ED8020型容性设备绝缘在线监测及分析系统

产品简介

变电站高压电气设备绝缘状况通常有两种监测方式:在线监测和带电(便携)在线检测。

ED8020型容性设备绝缘在线监测及分析系统能够随时获得反映设备绝缘异常的特征参量,便于实现自动化管理,但投资相对较大,安装施工比较麻烦,且需要定期维护;而便携式带电检测方式具有投资少、针对性强,便于安装维护和更新等优点,只要预先在电气设备上安装取样单元或钳形取样传感器,即可通过便携式带电检测仪器,对运行中的电气设备进行定期检测,同样也可达到及时发现绝缘缺陷,延长停电预试周期的目的,可完全替代投资较大的在线监测方式。ED8020型容性设备绝缘在线监测及分析系统无论取样单元还是检测仪器,从技术上和使用方便性上都远优于以往的检测系统(以往取样单元存在安全隐患,检测仪器操作不方便并且不能方便升级到在线监测系统)。

ED8020型容性设备绝缘在线监测及分析系统,采用全新的设计结构,能够克服现有带电检测系统的上述缺陷,具备多种测试功能,既可对电容型设备的介质损耗和电容量进行在线或停电测量,又能用于氧化锌避雷器阻性电流参数的测试。主要用于对运行中的变压器套管、CT、CVT、耦合电容器的电容、介损值和末屏电流及避雷器的全电流、阻性电流、容性电流等参数进行实时在线监测,以便确定该设备的绝缘状态 。

ED8020型容性设备绝缘在线监测及分析系统主要由检测仪和取样单元组成,可用于带电检测容性电气设备(套管、CT、CVT、耦合电容器)的介质损耗、电容量,现已在近万台高压电气设备上安装使用,有效检测出多起绝缘缺陷,深得用户的信赖,南方电网和华北电网还针对该产品制定了现场应用导则。

ED8020型容性设备绝缘在线监测及分析系统无论取样单元还是检测仪器,从技术上和使用方便性上都远优于以往的检测系统。

产品别称:

容性设备在线监测系统、直流系统绝缘监测、直流系统绝缘监测装置、绝缘在线监测装置、绝缘子污秽在线监测、电缆绝缘在线监测装置、绝缘在线监测方法、绝缘在线监测、绝缘子在线监测


产品特点

ED8020型容性设备绝缘在线监测及分析系统的研制成功,得益于高性能的电流传感器和先进的嵌入式系统的采用。与同类型检测系统相比,具有如下特点:

1、采用高精度外置式穿芯电流传感器替代以往通常采用的“取样保护单元”(包含多个开关回路,测试时用于将末屏电流切换至测试仪器,存在末屏开路危险,测试时需要操作多个短接片以将末屏电流引入测试仪器),ED8020型容性设备绝缘在线监测及分析系统的取样单元采用传感器为穿芯式结构,就近安装于设备附近,末屏引线无断口且引线距离很短,从根本上避免末屏开路等安全隐患。该传感器可准确检测100μA~1000mA范围内的输入信号。传感器输入阻抗低,可耐受10A工频电流的作用以及10kA雷电流的冲击,满足在线检测的使用条件。

2、ED8020型容性设备绝缘在线监测及分析系统取样单元采用压铸铝壳密封防水设计,二次输出采用防水电缆接头,测试连接方便;传感器安装完毕后,正常情况下不带电,若要进行测试,仅联接上取样单元二次电缆即可,能够做到“即插即用”对末屏信号引线无需进行任何操作。

3、ED8020型容性设备绝缘在线监测及分析系统的核心处理器采用美国TI公司32位浮点高性能数字信号处理器(DSP),该DSP上运行一种实时操作系统,并采用外扩16位、高速、多路同步采样模拟数字转换器(A/D),实现对监测量的实时测量与高精度计算。具备同时监测多个设备的能力。

4、ED8020型容性设备绝缘在线监测及分析系统提供两种介质损耗在线检测方式,既可测量两个同相电容型设备的介质损耗差值和电容量比值,又可用PT二次侧电压作基准信号,对设备的电容量及介质损耗值进行测量。采用自补偿式高精度电流传感器和先进的数字滤波技术,较好地解决了介损测试精度及其稳定性问题,结合完善的电磁屏蔽措施和先进的数字滤波处理技术,可确保介质损耗测试结果不受谐波干扰及脉冲干扰的影响,具有高达±0.05%的绝对检测精度。

5、ED8020型容性设备绝缘在线监测及分析系统增加了同相电容型设备介损差值及电容量比值的检测功能,不但可避免因使用PT二次侧电压作为基准信号所导致的介损测试结果失真,还有助于减弱相间电场干扰的影响程度。

6、ED8020型容性设备绝缘在线监测及分析系统配备大屏幕中文液晶屏,用于显示监测的电压、电流、介损、阻性电流、容性电流等数据。

7、ED8020型容性设备绝缘在线监测及分析系统不但具有在线实时检测的功能,还可以对设备进行长时间连续在线监测,并自动记录所监测数据。

8、ED8020型容性设备绝缘在线监测及分析系统采用外置式传感器取代 “取样保护单元”,可以在设备正常运行的状态下方便地由“带电检测”方式升级为“在线监测”方式。升级时无需拆除已安装的传感器,无需设备停电,只需加装监测单元(IED)即可。

9、ED8020型容性设备绝缘在线监测及分析系统采用便携式设计结构,操作使用简单,机内铅蓄电池可维持8小时的连续工作时间,完全满足现场使用的要求。


技术参数

(1)电流方式 / /
电流测量范围   1mA~1000mA有效值,50Hz / 60H
电流比准确度   ±读数×0.5%+10uA
相位角测量范围   0.000~359.999°
相位角测量精度   ±0.023°或介损±0.04%(不计磁场干扰)
电容比值测量范围   1:10000~10000:1 (4位有效值显示)
电容比值测量精度   ±(0.5%读数+5个字)
介质损耗测量范围   Tanδ=-200%~200%,最小分辨率0.001%
介质损耗测量精度   ±(0.5%读数+0.0004)
(2)电压方式 / /
电压测量范围   1~300V
电压测量精度   ±(0.5%读数+10mV)
测量范围   3V~300V有效值,50Hz / 60Hz
输入电阻   200kΩ
相位角测量范围   0.000~359.999°
相位角测量精度   ±0.023°或介损±0.04%
电容测量范围   10pF~0.5uF
电容测量精度   ±(0.5%读数+1pF)
介质损耗测量范围   Tanδ=-200%~200%,最小分辨率0.001%
介质损耗测量精度   ±(0.5%读数+0.0004)
(3)氧化锌避雷器测量方式 / /
全电流测量范围   0~100mA有效值
全电流测量精度   ±(读数×5%+5uA)
阻性电流测量范围   Irp=10μA~100mA
阻性电流测量精度   测量精度 ±(5%读数+5uA)
容性电流测量范围   Icp=100uA~1000mA
容性电流测量精度   测量精度:±(5%读数+5uA)
相位测量范围   0.000~359.999°
相位测量精度   ±0.1°
频率测量范围   45Hz-65Hz
频率测量精度   ±0.5Hz
(4)铁心接地电流测量
电流测量范围   范围:0~1A;  最小分辨率:0.01mA;
铁心电流测量精度   铁心接地电流测量精度: ±(0.5%读数+0.1mA)
(5)其他参数   /
容性设备取样方式   1、电压参考侧支持两种模式:)
A、PT二次侧取样B、容性设备末屏取样
避雷器取样方式   被试侧氧化锌避雷器基座短路,上端直接取样,要求取样装置具备现场抗干扰性能
数据稳定时间   10s
电池工作时间   6小时 (锂离子电池)
充电电源   交流220V,50Hz / 60Hz
其他功能   内附微型打印机,可打印输出测量结果;
具有RS232接口.





设备成套性

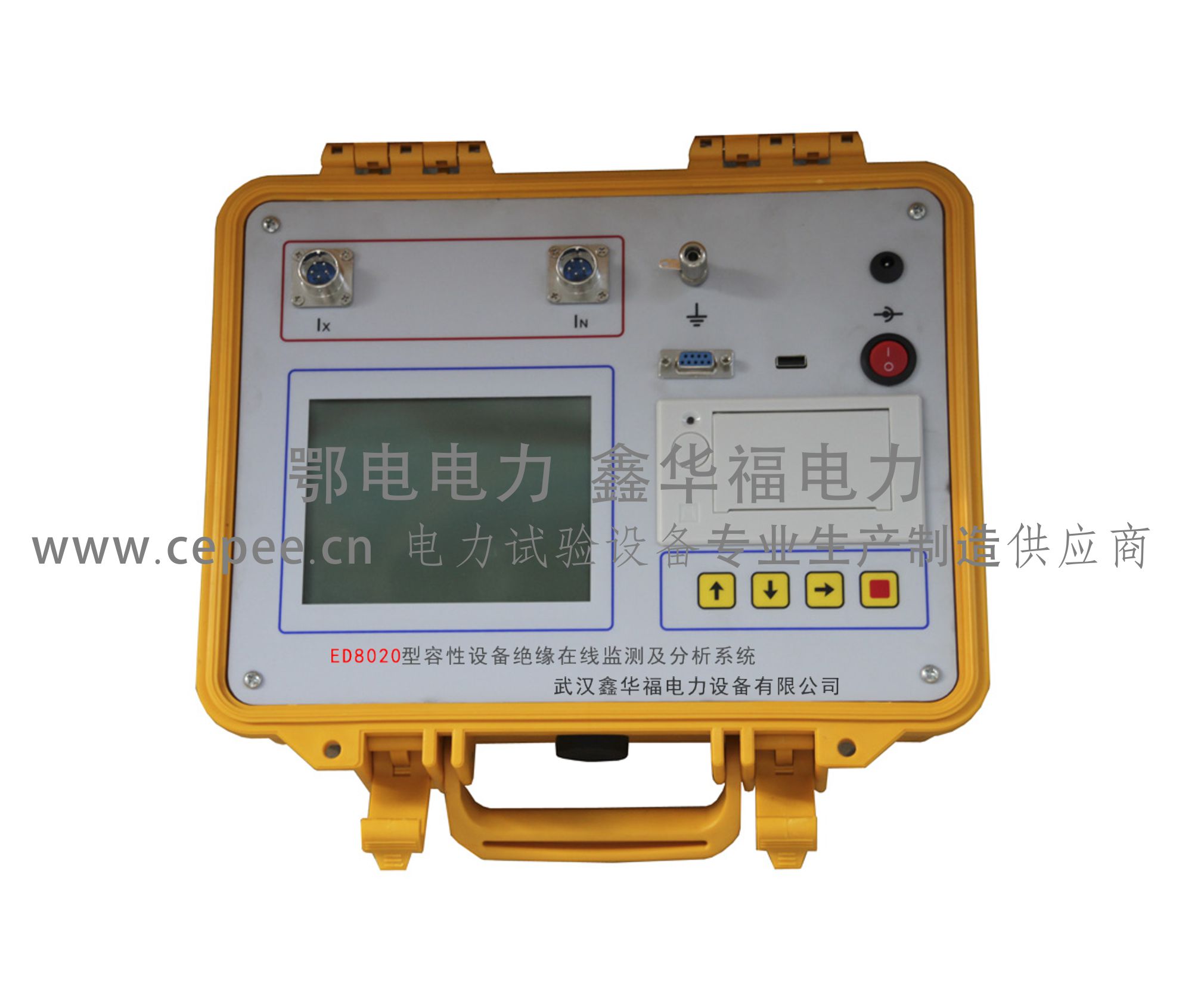

ED8020型容性设备绝缘在线监测及分析系统

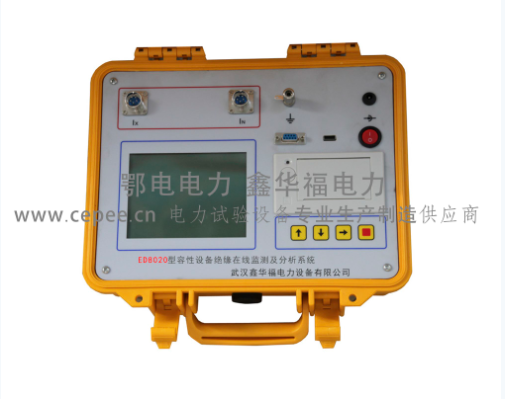

ED8020型容性设备绝缘在线监测及分析系统

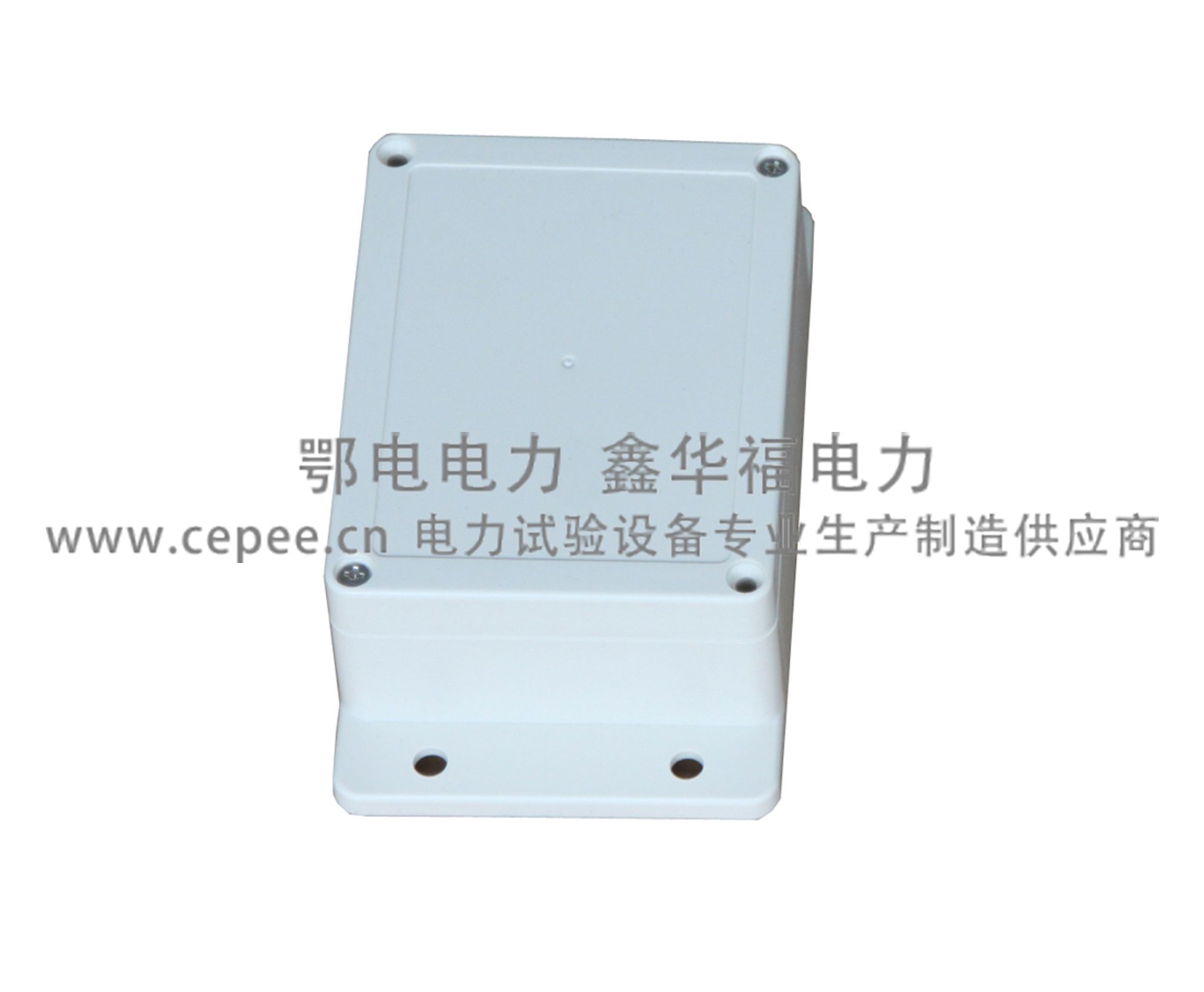

ED8020型容性设备绝缘在线监测及分析系统PT采样保护盒

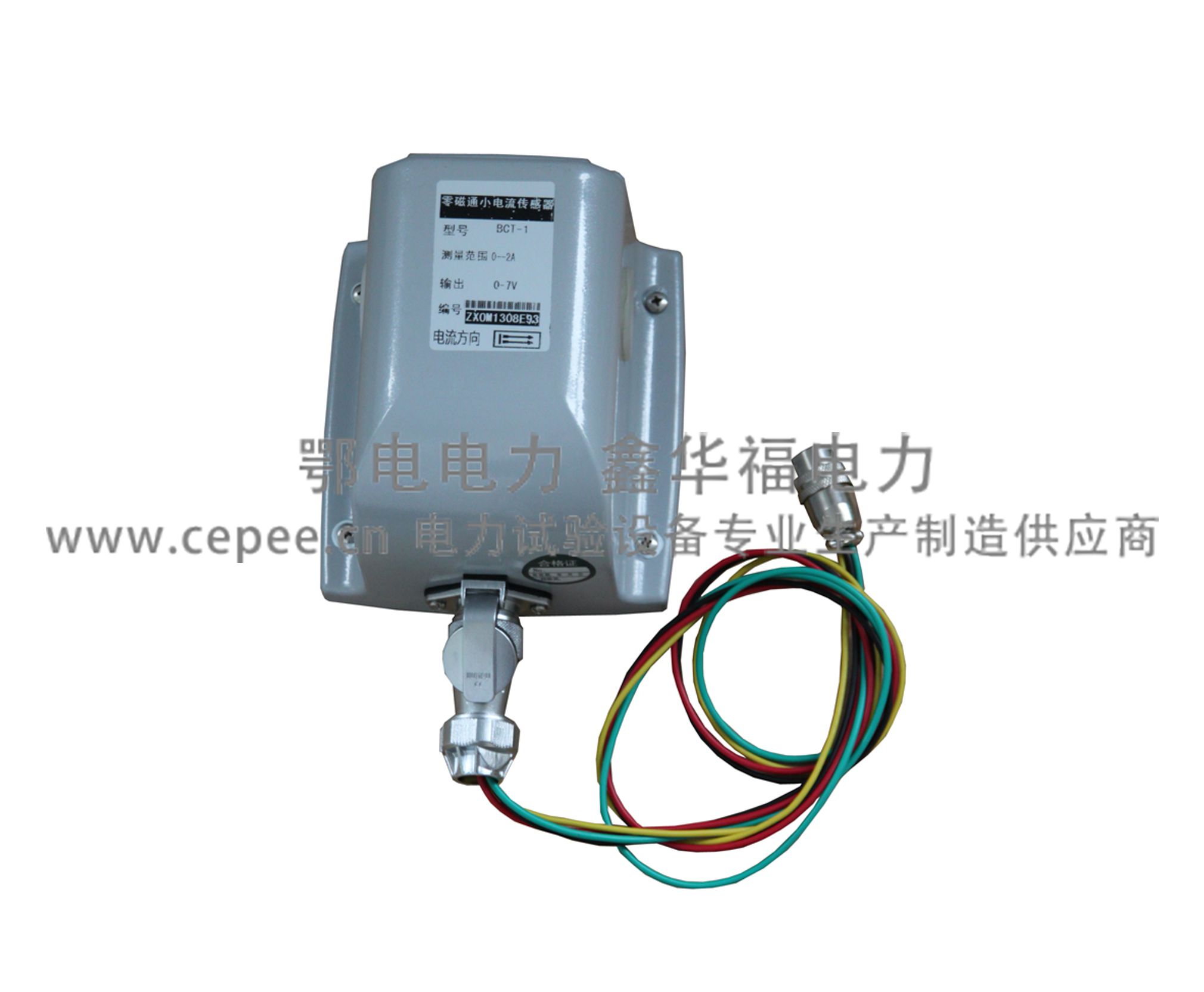

ED8020型容性设备绝缘在线监测及分析系统电流互感器

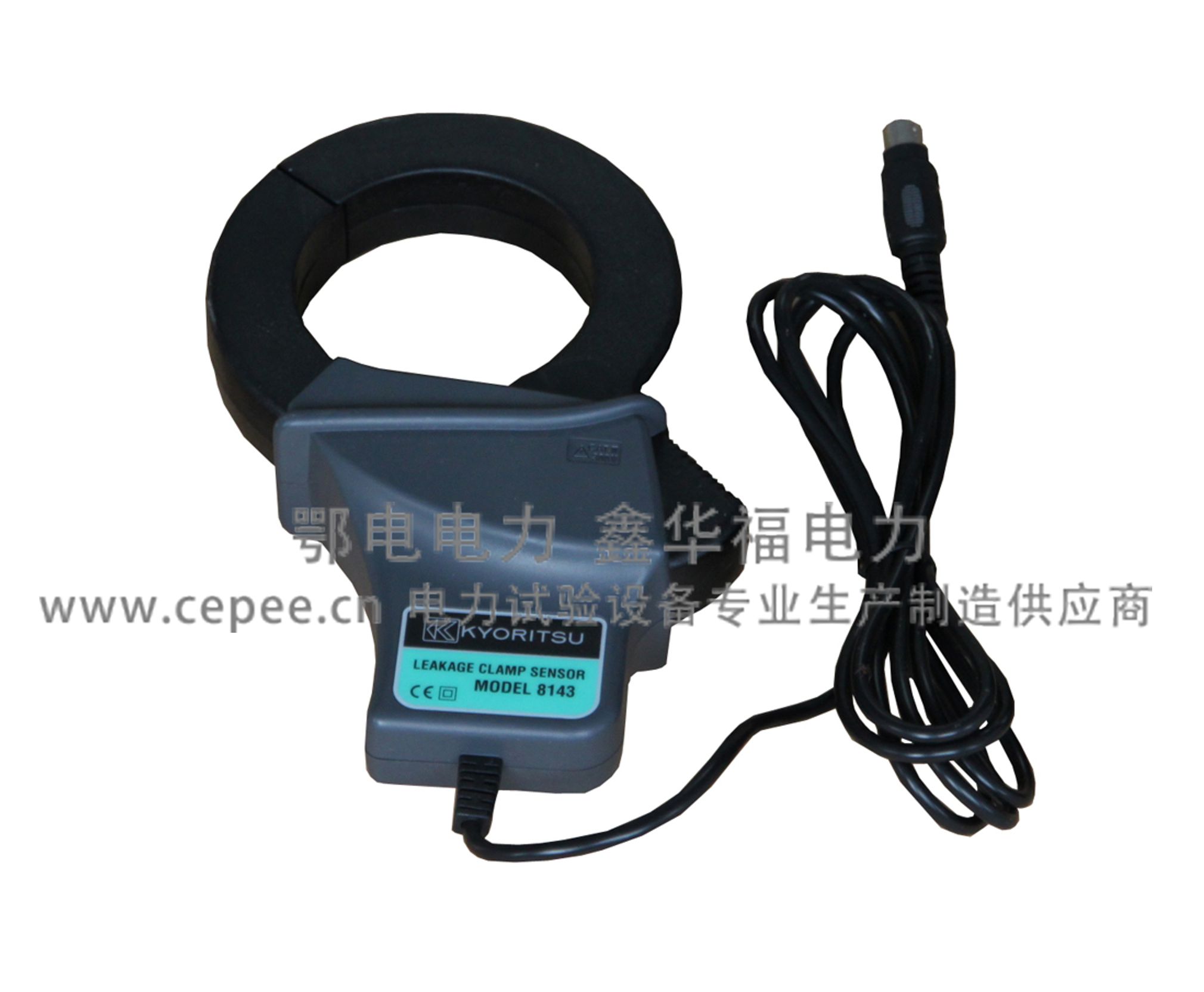

ED8020型容性设备绝缘在线监测及分析系统互感器
