HGQH-C极速多台位互感器检定装置


产品简介

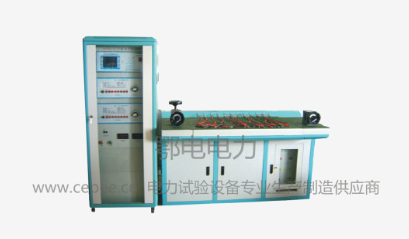

GQH-C极速多台位互感器检定装置是我公司为了适应现代互感器校验的快速、准确的特点而开发的新一代互感器检定装置。该装置由HGQA-C互感器校验仪、电流电压负载箱、控制柜、电流互感器专用测试台等几个部分组成。在保持原技术特点的前提下,在电流互感器的快速测量、测试点的快速定位、以及负荷箱、各种变比的互感器覆盖等方面有了很大的提高。


产品特点

1、该装置细调节采用了程控源技术,使测试点的定位更加快速、准确。
2、该装置在多只电流互感器测量速度方面有了质的提高,在3-5分钟的时间里可可测量十二只任何变比的电流互感器。
3、该装置配置了5A的标准电流互感器,电流负荷箱配置了5A负载值2.5VA-60VA,电压负载箱配置了100V负载值从1.25VA-158.75VA基本上可满足用户的要求。负载箱在测量时可进行自动切换。
4、该装置可进行互感器的规程和非规程的测量,测量时用户可指定对任何百分点的测量。



技术参数

1、装置使用的环境条件
温    度:5C~40C   相对湿度:<80%(25C)
海拨高度:<2500m          电源频率:50Hz 0.5Hz
电源电压:220V5V
2、HGQA-C互感器校验仪相关参数
⑴.测量范围:
同相分量(%):0.0001~200.0 分辨率:0.0001
正交分量(分):0.001~999.9 分辨率:0.001
阻抗():0.0001~60.0 分辨率:0.0001
导纳(ms):0.0001~60.0 分辨率:0.0001
⑵.基本误差:
同相分量: X=(X×2%+Y×2%2个字)
正交分量: Y=(Y×2%+X×2%5个字)
“X”、“Y”——仪器的显示值
“5个字”——仪器的量化误差
百 分 表: 1级
⑶.工作范围:
电流:  (1%-149%)In  (In=5A)(5%-149%)In  (In=1A)
⑷.工作负荷:
电流: To对Tx<0.12 cos=1
⑸.极性错误指示
额定工作电流的5%以上,误差超过180%时,应有极性指示。
注意:如果大于额定工作电流的10%以上仍未出现应有的极性指示说明软件有故障请不要再增加电流以免烧坏仪器.
⑹.变比错误指示
额定工作电流的5%以上,误差超过30%而小于180%时,应有变比错误指示。
⑺.绝缘和耐压试验及说明:
端子Tx和( )端子相通
K和D端子均与( )端子不通
电源插座对外壳能承受1.5KV,1min耐压
⑻.外型尺寸:(L 445×W 330×H 140)mm3
⑼.重量:10kg



设备成套性

序号 名称 数量与单位
1 HGQA-C 互感器校验仪 1台
2 FY98 电流电压互感器负荷箱 1台
3 HGQH-C 极速多台位互感器检定装置 1套
4 互感器校验管理软件 1份
5 电源线 1根
6 保险管 2只
7 联机线 1根
8 说明书 1份
9 测试报告 1份
10 合格证 1份
11 光盘 1张
9 线包 1个
10 打印纸 2个
