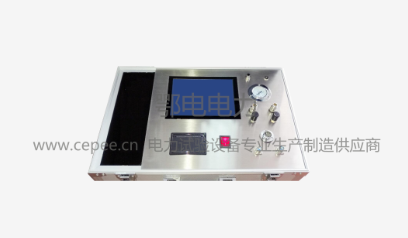

ED0505D型SF6密度继电器校验仪


产品简介

 SF6气体密度继电器校验装置,是一种智能化全自动的SF6气体密度继电器校验装置器。该仪器采用单周期指令微机技术,运行速度是普通单片机的20倍,能对指针式接点输出及智能式电流输出的ED0505D型SF6密度继电器校验仪进行现场校验,采用中断方式对密度继电器的动作进行实时捕获,因此该仪器测量更准确及时。本仪器是一种可在任意环境温度下对SF6气体的压力进行标准换算的便携式校验仪器,它也可以对SF6密度表、压力表进行校验。
在封闭容器中,一定温度下的SF6气体压力可代表SF6气体的密度。习惯上把20℃时SF6气体压力作为标准值。在现场校验时,在不同的环境温度下,测量的压力值都要换算成其对应20℃时的压力值,用以判断ED0505D型SF6密度继电器校验仪的性能。
SF6气体密度继电器校验装置可全自动完成校验过程,尽量减少对环境的污染,使用方便测量准确,中文菜单操作简单明了。


产品特点

1. 继电器校验仪采用模数混合型单周期高速单片机为核心,其资源丰富功能强大,数据处理能力强,因其将A/D、D/A、基准电压、模拟放大集成在单片机内部,所以外围电路简单、稳定性好、准确性高。
2. 仪器能对指针式和电子式密度继电器进行全自动校验。
3. 密度继电器1 ~ 3 组接点的初始状态为任意形式(常开或常闭),可同时测量 1 ~ 3 组接点的响应值和恢复值,因而本仪器能适应所有的新、老式的密度继电器的全自动校验。
4. 仪器采用8.4寸超大彩色液晶显示,电容触摸操作,汉字操作界面,使用简单方便;
5. 测量时仪器同时显示当前压力、对应20℃时的压力、环境温度,解决了ED0505D型SF6密度继电器校验仪现场校验的难题。
6. 测试过程为自动测量,避免了由于人为因素而产生的误差。
7. 仪器可存储1000组测量数据并永久保存不丢失,使每一次测量都有追溯性。
8. 仪器可通过RS-232接口(可选配USB)将测试数据上传PC机,自动生成专用测试数据表格;也可以通过仪器自带的微型打印机打印现场测试数据和历史存储数据 。
9.  仪器可以在任意环境温度下对常温压力表和密度表进行校验。
10.  仪器管路全部采用进口快速接头,连接方便而且漏气率小。
11.  仪器内部具有时钟功能,可随时对时钟进行修正。
12.  仪器具有自校功能。仪器长时间使用后可对仪器进行校验修正,以确        保仪器的校验精度。
13.  仪器采用高精度压力传感器和世界先进的磁流体技术产品。
14.  仪器配有多种开关过渡接头,多数开关可以实现不用拆卸进行校验



技术参数

测量精度: 优于0.2
压力显示分辨率: 0.0001MPa
压力测量范围: 0~1.0000MPa
温度测量范围: -40~120℃
温度测量误差: ≤±1.0℃
工作原理: 采用内置钢瓶自动加压,无需外接气源
SF6气体排放量 全部校验过程中SF6气体排放量极少
显示方式 工业级8.4寸超大触控液晶屏,同屏显示实测值及标准温度下的压力值
操作方式 全中文、全触摸操作,简单直观方便
数据存储 最多可以保存1000组测量数据
数据打印 内置微型打印机,打印测试数据
PC机通讯方式 RS232串口通讯(USB可选)
工作电源: 充电适配器输入:AC 220V±10% 50Hz
充电适配器输出:DC:8.4V(带保护)
整机功耗 <10W
仪器重量: 主机 10.0Kg
主机外形尺寸 长460mm×宽380mm×高180mm
