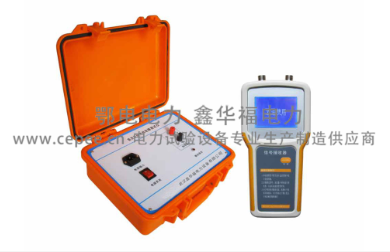

ED0608型直流系统接地故障测试仪
产品简介
ED0608型便携式直流接地检测仪是新一代直流接地故障测试仪。它能够适用于任何电压等级的直流系统，配备了高精度的检测钳表，通过对多种信号的高效处理大大提高了检测范围与抗干扰能力；采用了优秀的算法和先进的模糊控制计算理论，将被检测绝缘支路的优势程度以数值的形式表示出来，充分体现了人工智能的优越性；对于接地点位置的断定，它们更是拥有准确的判断力，每次检测都能够指出接地点位置及方向。
ED0608型便携式直流接地检测仪以系统安全为首要前提，按行业标准的最高要求，以可靠的低频信号方式进行检测，并在现场进行了大量的实际应用，对系统无任何影响。
发电厂、变电站的直流系统为控制、保护、信号和自动装置提供电源，直流系统的安全连续运行对保证发供电有着极大的重要性。由于直流系统为浮空制的不接地系统，如果发生两点接地，就可能引起上述装置误动、拒动，从而造成重大事故。因此当发生一点接地时，就应在保证直流系统正常供电的同时准确迅速地探测出接地点，排除接地故障，从而避免两点接地可能带来的危害。
ED0608型便携式直流接地检测仪用于在不断电情况下查找发电厂、变电站直流系统接地点的准确位置。各种类型的接地故障，均能迅速地查找出接地点，准确率达到100％。
产品别称：
直流系统接地故障测试仪、直流接地故障测试仪、直流系统故障测试仪、如何选购谐波测试仪、便携式故障录波仪、直流接地故障测试仪、直流接地故障检测仪、直流接地检测装置、直流系统接地测试仪、接地故障测试仪、电缆接地故障测试仪、直流系统接地故障
产品特点
1) 高精度采样钳表
该仪表采用了高分辨率（0. 1mA）信号采样直流钳表，能够实现对多点接地，高阻接地点的定位。
2) 接地点方向显示
该仪表具有接地点方向显示功能，包括：液晶屏显示、指示灯指示、语音提示三种方向显示方式，可以高效快速的处理复杂支路或环路中接地点的定位。
3) 具有绝缘指数显示功能
绝缘指数是为分析待测支路绝缘程度而引入说法，以0—100的数字形式来反映被测支路的绝缘程度，数字越大表示绝缘越差，该指数结合高精度钳表非常有利于多点接地与高阻接地的检测。
绝缘指数是为分析待测支路绝缘程度而引入说法，以0—100的数字形式来反映被测支路的绝缘程度，数字越大表示绝缘越差，该指数结合高精度钳表非常有利于多点接地与高阻接地的检测。
4) 具有波形显示功能
所谓波形显示，即在检测过程中检测器所搜索到的信号发生器的波形其在查找接地过程中有非常重要的作用，合理利用检测器中的波形显示，可以大幅度的提升设备的检测范围与检测精度以判断的准确度。
5) 多量程转换功能
仪表具有多量程转换功能，在测试过程可以转换不同量程，可以大幅度的提升设备的检测范围与检测精度以判断的准确度。
6) 操作简单，使用方便、快速
使用时只需将钳表钳住待测支路，按一下工作按键，3～6S即可完成一条支路的检测。
7) 信号发生器与检测器不受距离限制
在复杂的直流系统中，信号发生器接入点可能与接地查找点有着很长的一段距离，不过检测器并不受此距离的限制，可以在同一个系统中的任何一点进行查找。
8) 运行安全、可靠
信号发生器是需要接入直流系统之中的，这就对设备的安全性与根据直流系统现场的实际情况，信号发生器可智能式产生1.0～5.0mA的信号电流，且最大功率小于0.2W，适用于各类直流系统，对直流系统的安全运行、可靠运行提供了保障。
技术参数
1、信号发生器
输出信号频率：2.5Hz
信号空载输出电压：±20V±5%
信号电压幅值误差：<5%
信号短路输出电流：≤80mA
输出口抗冲击能力：400V直流冲击
电源电压：AC220V±10%
电压频率：50Hz±5%
输入保险：200mA
最大功率：3W
体积：300mm×270mm×200mm
2、信号接收器
信号电流检测灵敏度：0.5mA
信号发生器阻抗：40K
最大输出电流：2.5毫安
接收器显示：数字0-19
体积：210mm×100mm×32mm
A钳口尺寸：Φ50mm
B钳口尺寸：Φ7mm×9mm
3、整机
检测最大接地电阻：300KΩ
检测最大电容：20μF
接地电阻测量精度：0-4.5KΩ 误差≤0.5KΩ
接地电容检测范围：3-60uF
接地电容测量精度：3-10uF 误差≤1uF
设备成套性
| 序号 | 名称 | 数量 | 单 位 |
| 1 | ED0608型直流系统接地故障测试仪 | 1 | 台 |
| 2 | 信号接收器 | 1 | 台 |
| 3 | A接收钳 | 1 | 把 |
| 4 | B接收钳 | 1 | 把 |
| 5 | 信号输出引线 | 1 | 套 |
| 6 | 电源线 | 1 | 根 |
| 7 | 电池 | 5 | 节 |
| 8 | 2A保险管 | 2 | 个 |
| 9 | 铝合金箱 | 1 | 个 |
| 10 | 使用说明书 | 2 | 份 |
| 11 | 出厂合格证 | 1 | 份 |
| 12 | 检验报告 | 1 | 份 |
| 13 | 保修卡 | 1 | 份 |
| 14 | 质量反馈单 | 1 | 份 |
