EDHZC-4B移动式电缆故障测试系统


产品简介

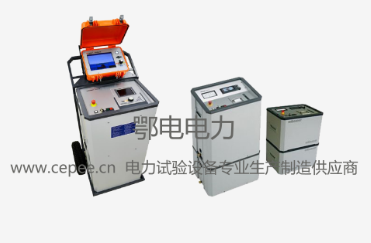

EDHZC-4B移动式电缆故障测试系统是集测距、寻迹、定位和冲击高压发生器于 一体,便于移动、运输及现场测试的综合电缆故障定位装置。能对电缆的高阻闪络故障,高低阻性的接地,短路和电缆的断线,接触不良等故障进行测试,若配备声测法定点仪,可准确测定故障点的精确位置。用于对各种埋地电缆、架空电 缆、电力电缆、市话电缆、通讯电缆及光缆进行测距、寻迹、埋深探测及故障定位。


产品特点

功能全面
低压脉冲故障测距
脉冲电流故障测距
声磁同步精确定点
电缆路径探测
故障测距功能:
低压脉冲法:适用于低阻、短路、断线故障的精确测距。
脉冲电流法:适用于高阻、闪络型故障的测距,使用电流耦合器从地线上采 集信号,与高压部分隔离,安全可靠。
精确定点功能:
声磁同步接收,抗干扰能力强。
声磁信号波形显示,信号和噪声易于区分。
光标测量声磁延时,精确判断故障点的远近。
可根据磁场波形的初始极性,在定点的同时进行路径探测。
路径探测功能:
信号发生器:
大容量锂离子电池供电,摆脱市电束缚。
全自动功率匹配和保护,无需人工调整。
较大功率输出。
音峰/音谷法路径探测。
信号幅值显示。
可进行80%法或45°法测深。
大屏幕液晶显示,界面友好、简单易用。
SD卡存储测试波形,存储容量大,可导入计算机进行存档、分析和打印。
内置大容量锂离子电池供电,配快速充电器。
电源管理:根据不同功能开启不同的电源通路,尽量减小功耗;若15分钟没 有任何操作,仪器将自动关机;电池欠压时也将自动关机,以保护电池。
集成化设备,小巧便携。



技术参数

技术指标(M为主机,T为信号发生 器,M&T为共同特性)
测距功能(M):
测距模式:低压脉冲、脉冲电流。
采样频率:100MHz。
分辨率:低压脉冲模式1m;脉冲电流模式4m。
低压脉冲模式发射电压:30V。
测距范围:30km。
盲区:2m。
声磁同步定点功能(M):
声音信号通频带:中心频率400Hz,带宽200Hz。
信号增益:80dB。
定点精度:0.1m。
路径探测功能(M):
接收频率:1kHz。
增益:80dB。
路径探测信号发生器(T):
发射频率:1kHz。
发射功率:≥3.5W。
输出特性:开路电压≥100Vp-p;短路电流≥300mA;根据实际负载全自动匹 配;自动短路保护。 电源:
电池(M&T):内置锂离子电池组,标称电压7.4V,容量3000mAH。
功耗:主机(M)400mA,可连续使用时间>6小时;信号发生器(T) 500mA。可连续使用时间>5小时;
充电器(M&T):输入AC220V±10%,50Hz;标称输出8.4V,DC1A。
充电时间(M&T):<4小时。
显示方式:主机(M)320×240点阵大屏幕液晶;信号发生器(T):表头。
体积(M&T):270mm×220mm×80mm。
质量:主机(M)1.5kg;信号发生器(T)1.5kg。
使用条件(M&T):温度:-10℃-40℃,湿度5-90%RH,海拔<4500m 。


设备成套性

电力电缆故障综合测试仪 一台
电缆路径探测信号发生器 一台
一体化直流高压电源装置 一套
使用说明书 一份
出厂检测报告 一份
合格证 一张
