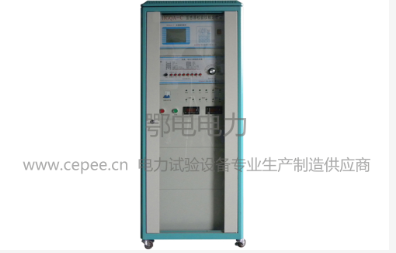

EDHGQA-C互感器全自动校验装置
产品简介
EDHGQA-C互感器全自动校验仪主要由EDHGQA-C型互感器校验仪、FY98电流电压负载箱、调压控制部分、专用测试线、大电流导线、自升流电流标准、自升压电压标准、专用联机线、互感器校验软件等主要部分组成。
产品特点
⑴.采用320×240点阵液晶，可视范围大，带长寿命背光照明，方便使用；
⑵.全中文操作界面，界面美观；
⑶.百分表、比差、角差采用特大字体显示，方便用户观测；
⑷.完全满足JJG313-2010和JJG314-2010要求，自动定点，自动采样，自动化整；
⑸.用户可以选择全自动电脑控制，自动校验仪控制，手动控制三种测量方法；
⑹.自动切换负载箱，减少人工操作，降低操作失误；
⑺.自动判断极性错误，变比错误；
⑻.上位机软件可以显示误差曲线；
⑼.上位机软件具有虚拟仪器开放功能；
⑽.彻底解决S级测量问题；
⑾.自动切换量程；
⑿.采用先进独特电路和DSP技术完美结合，彻底解除阻容移相电路不稳定的问题。
技术参数
⑴.测量范围:
同相分量(%): 0.0001～200.0 分辨率:0.0001
正交分量(分):0.001～700.0 分辨率:0.001
阻抗(Ω):0.0001～20.0 分辨率:0.0001
导纳(ms)：0.0001～20.0 分辨率:0.0001
⑵.基本误差:
同相分量:ΔX=±（X×2%＋Y×2%）±Dx
正交分量:ΔY=±（Y×2%＋X×2%×34.38）±Dy
“X”、“Y”——仪器的显示值
“DxDy”——仪器的量化误差
百分表: 1.5级
输出电流、输出电压： 2级
⑶.工作范围：
电流：（1%－149%）In （In =5A）
（5%－149%）In （In =1A）
电压：（5%－149%）Un （Un =100V，150V，100V/ ）
（5%－149%）Un （Un =100V/3）
⑷.工作负荷：
电流：TO对TX＜0.12Ω cosΦ=1
电压：a对x＜0.25VA （100V）
⑸.极性错误指示
额定工作电流（电压）的5%以上，误差超过180%时，应对如极性指示。
注意：如果大于额定工作电流（电压）的10%以上，仍未出现应有的极性指示，说明软件有故障，请不要再增加电流（电压），以免烧坏仪器。
⑹.变比错误指示：
额定工作电流（电压）的5%以上，误差超过30%而小于180%时，应有变比错误指示。
⑺.绝缘和耐压试验及说明：
端子TX和（ ）相通
电源插座对外壳能承受1.5kV1min耐压
⑻.外形尺寸：（L 375×W 330×H 140）㎜3
⑼.重量：10㎏
设备成套性
| 序号 | 名称 | 数量与单位 |
| 1 | 主机 | 1台 |
| 2 | 保险管 | 2只 |
| 3 | 联机线 | 1根 |
| 4 | 说明书 | 1份 |
| 5 | 测试报告 | 1份 |
| 6 | 合格证 |
1份 |
