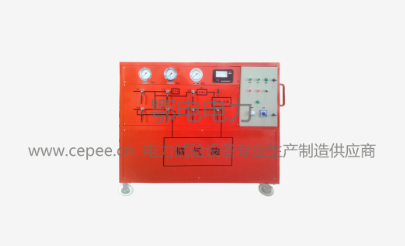

EDHC型六氟化硫气体回收充放装置


产品简介

SF6气体作为一种绝缘气体,具有无毒、不可燃,以及良好的绝缘特性,其绝缘强度大大高于传统的绝缘气体,并具有良好的灭弧性,因此广泛应用于SF6电器。由于SF6气体价格昂贵,且在电弧、电火花和电晕放电的作用下,会分解产生有毒成份。因此SF6电器设备应用时需要将SF6气体回收。本装置就是为了制造和维修SF6电器设备时,回收和充加SF6气体的一种专用设备。


产品特点

EDHC型六氟化硫气体回收充放装置具有回收、充放、净化、抽真空、贮存、灌瓶等综合性功能,系统比较完全,。各功能的串联或切换主要通过操作集中于面板一侧的电控箱和球阀来完成。
回收装置的基本工作原理是采用冷冻液化法。在回收时,利用压缩机的抽吸性和压缩性把SF6电器设备内一定压力的SF6气体吸入压缩机,并压缩至某一较高的压力。同时利用R22制冷剂的低蒸发温度特性,将较高温度的SF6气体冷却至冷凝温度进行液化、贮存。这样连续抽吸至SF6压缩机串联运行,直至达到回收终压力。
在充放时,首先利用本装置的真空泵对SF6电器设备(或钢瓶)和连接管路进行抽真空,然后直接利用压差或利用压缩机的抽吸性并造成一定的压差将装置贮存容器内的SF6充入SF6电器设备,直至达到所需的工作压力。在需灌瓶时则同时利用如前所述的R22制冷剂的特性,将液化的SF6直接灌入钢瓶。



技术参数

1、回收
回收初压力≤0.8MPa
回收终压力≤50KPa
回收时间:对初压力0.8MPa的1 m3 SF6气体容积,回收至终压力50KPa,回收时间小于2.5小时。
2、充气
对初压力为133Pa的1 m3 SF6气体容积充至0.8MPa,充气时间小于0.8小时。
3、抽真空
装置极限真空度小于等于10 Pa
对初压力为0.1MPa的1 m3 SF6气体容积抽真空至133Pa所需时间小于1.0小时。
4、贮存
贮存容器容积0.015m3
名义液态贮存量20kg
最高贮存压力3.8 MPa
5、净化
对含水量1000PPM(体积比)以下的SF6气体,经本装置一次回收净化后,水份小于60PPM(重量比),油份小于10PPM(重量比)
6、年泄漏率≤1%名义储存量
7、噪声≤75dB(A)声压级
8、工作环境温度  -10°—40℃
9、功率≤5KW
10、电源:交流三相五线制  50HZ 380V±10%
11、重量约400 kg
12、外形尺寸(长×宽×高):1450×810×1200
