产品引用标准
Ø DL-T 1416-2015 超声波局部放电测试仪通用技术条件
Ø Q/GDW 11059.1-2013 气体绝缘金属封闭开关设备局部放电带电测试技术现场应用导则
Ø Q/GDW 11060-2013 交流金属封闭开关设备暂态地电压局部放电带电测试技术现场应用导则
Ø Q/GDW 11063-2013 暂态地电压局部放电检测仪技术规范
Ø IEC60270《局部放电测量》
Ø GB1094《电力变压器》
Ø IEC6067.11《干式变压器》
Ø IEC60885-3《整根挤包电缆局放试验》
Ø GB1094《电力变压器》
Ø GB1207《电压互感器》
Ø GB12706.4《电力电缆附件试验要求》
Ø GB/T3048.12《电线电缆电性能试验方法局放试验》
Ø GB/T16927《高电压试验技术》
Ø GB/T7354《局部放电测量》
Ø GB1208《电流互感器》
Ø DL417《电力设备局部放电现场测量导则》


1、适用范围：采用非侵入式检测方式，对高压电气设备的局部放电缺陷进行检测及定位。
2、传感器配置
标配：超声波传感器(UA)、地电波传感器(TEV)
选配：变压器专用传感网、GIS专用特高频传感器、高压电缆专用传感器，也可根据用户要求定制。
3、检测原理：超声波法(UA)、地电波法(TEV)及特高频法(UHF)。
4、检测频带：
超声波：40～200KHz
地电波：3~100MHz
特高频：300～2000MHz。
5、测量范围：
超声波：-90～80dB
地电波：-80～10dBm
特高频：-80～10dBm
6、灵敏度：最小10pC(具体取决于传感器与放电源之间的距离)。
7、传感器：
① 超声波传感器：20～200(kHz);
② 地电波(TEV)：5 ~ 100MHz。
③ 特高频传感器：300～2000(MHz)，具备定向接收特性；
8、具有内置超声传感器，地电波、超声波二合一传感器，可选变压器专用传感器、GIS专用传感器、电缆专用传感器等部件；
9、软件功能：
① 连续检测特高频、地电波及超声波信号，判断是否存在局部放电；
② 实时显示被测信号的变化趋势、可对局部放电信号的发展作出较为直观的判断；
③ 具备数据的现场存储功能。

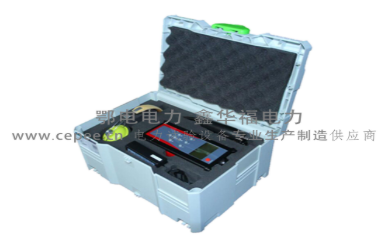

10、仪器特征：
① 屏幕显示：高对比度 3.5 英寸TFT彩屏。
② 数据存储：可保存 1000 组测试数据。
③ 工作电源：内置 8.4V 锂电池，可连续工作 8 小时。
④ 电源：输入100-240VAC，输出8.4V/3A，充电时间3～4小时。
⑤ 外形尺寸：220 * 100 * 40。
⑥ 仪器重量：1.5kg。
⑦ 使用温度：-25℃～45℃。
⑧ 存储温度：-35℃～60℃。

传感器名称	外观	用途
超声波、TEV二合一传感器（标配）		用于开关柜的超声波、地电波测试

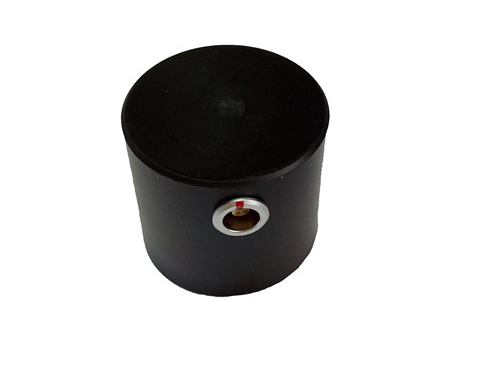

变压器专用超声波传感器（选配）		用于变压器内部的局放测试

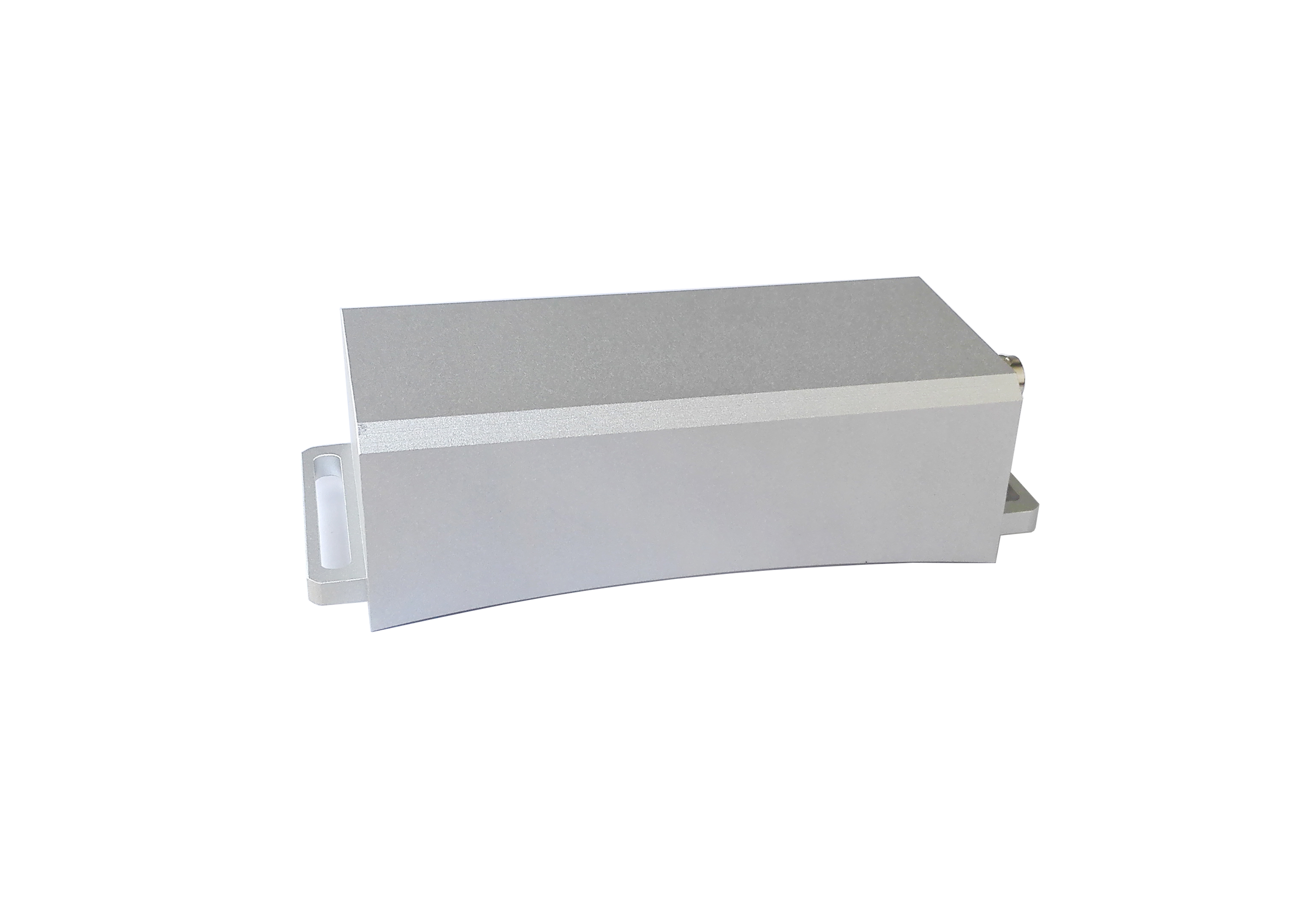

特高频传感器 （选配）		用来测量GIS的内部局部放电

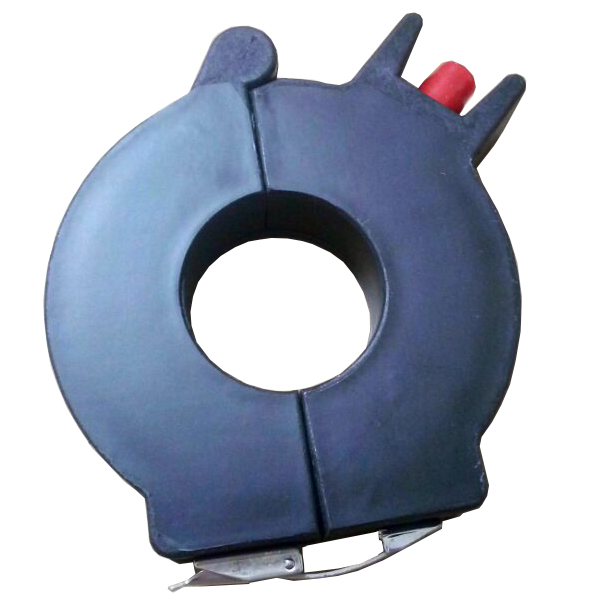

高频互感器 （选配）		用于高压电缆的局放测试

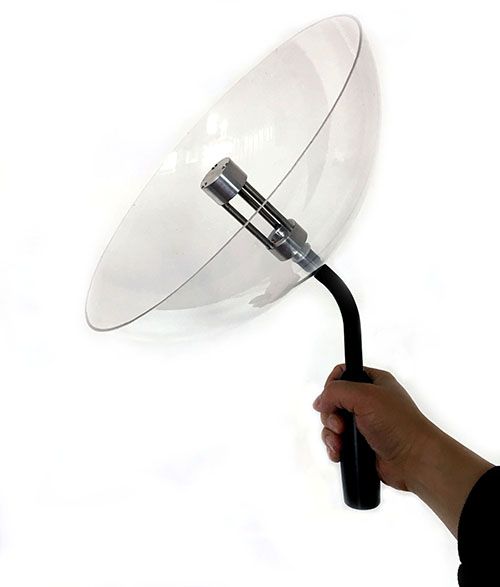

聚波器 （选配）		用于测试架空线、避雷器、绝缘子、互感器
