产品特性

Ø  本装置拥有独立的双回路跳闸线圈；拥有失灵、复位功能。
Ø  本装置采用面板嵌入式触控键盘作为人机交互设备，并配有高端的液晶屏显示，能对实验参数进行直观直接的操作选择，外观简洁大方，使用方便；
Ø  本装置具备人性化的声音提示功能，每执行一步正常操作，系统均能发出“嘀”一声，如有操作不当，系统则发出“嘀-嘀-嘀”三声给予提示；
Ø  本装置采用单片微型计算机作为控制核心。在弱电控制回路由集成电路、光电耦合和固态元件构成，性能稳定，控时精确；
Ø  单片机输入回路与强电部分有可靠的隔离措施，并能承受1.5KV的交直流电压。仪器在不开机状态下完全与外部输入回路断开，排除了操作者长时间不做试验而烧坏仪器的隐患，安全可靠；

主要功能模块

Ø  自动切断输入回路
一旦模拟断路器执行了跳闸（合闸）动作，系统则自动将跳闸（合闸）回路切断，并将合闸（跳闸）回路接通。此时只有按下“手动合闸”（手动跳闸）或在合闸（跳闸）信号输入端输入有效的信号（即DC220V/DC110V），仪器才会将跳闸（合闸）回路接通；这样能够很好的避免外部信号长时间不切断而可能引起的仪器损坏；

Ø  模拟断路器的手动操作
通过设有手动跳闸，手动合闸按钮，模拟实际断路器的“手动跳闸”和“手动合闸”操作；
本装置设有分相/三相操作选择，选择为三相操作时，跳/合闸脉冲或手动跳/合闸均使三相模拟断路器动作。在分相操作时，跳合闸脉冲仅使相应相动作，另两相状态不变。


Ø  模拟断路器的状态指示
在断路器模拟装置的面板设有断路器的状态指示灯，断路器模拟装置在合闸状态时，合闸指示灯亮，此时断路器的常开接点闭合（相应的指示灯亮），常闭接点断开。模拟断路器在跳闸状态时，跳闸指示灯亮，此时断路器的常开节点断开，常闭节点闭合（相应的指示灯亮）。

Ø  本装置操作控制电压可以是DC110V或DC220V

Ø  电压检测
   电压检测功能针对跳闸回路1、跳闸回路2和合闸回路的端口上的电压做出判断，经过判断处理后能得出端口上是否外加了电压和有外加电压时此电压是否达到正常操作电压。外电肯定不正常区域为：35%以下，25%以上，出现外电不正常时断路器液晶屏状态显示区域会出现‘X’，同时跳合闸回路断开，告知用户此为外电不正常，需断开外电，按下复位键来复位程序或重新开机。

Ø  电阻切换
电阻切换针对跳合闸电流的设置来接入不同的电阻值。

Ø  独立的双回路跳闸线圈和合闸线圈
跳闸回路I和跳闸回路II是两路完全独立的跳闸电流回路，但是跳闸回路I和合闸回路实现互斥的接通和断开，即跳闸回路I有跳闸电流时，模拟装置从合闸状态切换为跳闸状态，即跳闸回路断开，合闸回路接通，可以接收到合闸信号。跳闸回路II和合闸回路关系不同跳闸回路I，跳闸回路II有跳闸电流时 跳闸回路II相应的相别变为跳闸状态，同时此相的指示灯亮，对应此相的输出节点变为闭状态和指示灯亮，并不影响合闸回路的状态。当合闸回路有电流时，模拟装置从跳闸状态变为合闸状态，即合闸回路断开和指示灯亮，跳闸回路I和跳闸回路II的相应相别的回路接通，同时对应合闸回路的输出接点变为闭状态和指示灯亮。

Ø  输出接点
输出接点部分向用户提供相互隔离的状态互斥开和闭接点，并有指示灯亮表示输出接点为闭状态。 断路器输出接点18对，相互独立。分为两组，与断路器跳闸线圈相对应。
跳闸线圈I每相对应状态互斥的开和闭接点四对，其中开状态两对，闭状态两对，；跳闸线圈II每相对应状态互斥的开和闭接点两对；合闸线圈对应的输出接点与跳闸线圈I、II的输出接点相同，但是合闸时输出接点的开闭状态与跳闸时相反，亮指示灯的位置也不同。

Ø  跳合指示灯电路
跳合指示灯电路用于跳合回路的具体动作相（如A）的指示，需要指示的内容是跳闸1的A、B、C相，跳闸2的A、B、C相，合闸的A、B、C相。有两个回路的指示灯可放到控制跳合闸回路接通的电路中，做法指示灯串接在继电器的线圈上；另外一个回路的指示灯用单片机控制。

Ø  液晶屏
 液晶屏显示内容布局
跳/合闸电压、电流以及跳合方式、跳合电压的选择通过对液晶屏的参数选择再配合键盘操作进行相应的实验要求。

Ø  断路器失灵
当按下断路器失灵按钮时，跳合闸回路有跳合信号时，断路器不动作，至延时1S后自动断开跳合闸回路。如果外加跳合闸信号超过1S，则在液晶屏状态显示部分相应的相别上显示字母‘O’，按任意键后，清除状态显示内容，接通跳合回路，模拟装置可继续使用。

Ø  断路器复位
   当按下断路器复位按钮时，设备中的单片机自动重启，将状态恢复到最初开机时的设置。

主要技术指标

Ø  输入电压：AC220±10％  50HZ  工作电流小于0.5A。
Ø  跳合方式：分相、三相
Ø  跳合闸操作电压：DC110V或DC220V。
Ø  跳合闸电流选择：0A、0.25A、0.5A、1A、2A、4A、5A；
Ø  跳闸时间选择：20ms、40ms、60ms、80ms、100ms、110ms、200ms
Ø  误差不超过+/-5ms。
Ø  合闸时间选择：50ms、100ms、150ms、200ms、300ms、400ms、500ms
Ø  误差不超过+/-5ms。
Ø  模拟断路常开/常闭触点： AC220V/5A
Ø  外包装箱尺寸：380mm×360mm×220mm
Ø  仪器尺寸：364mm×340mm×201mm
Ø  仪器净重： 11Kg

序号	名称	规格	数量	单位

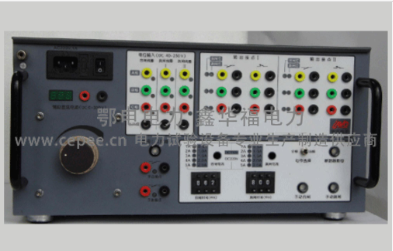

1	ED0107A型断路器模拟试验装置	ED0107A	1	台
2	电源线	1.5mm²×3	1	根
3	保险管	2A/250V	4	个
4	测试线		1	套
5	使用说明书		2	份
6	出厂合格证		1	份
7	检验报告		1	份
8	保修卡		1	份
9	质量反馈单		1	份
