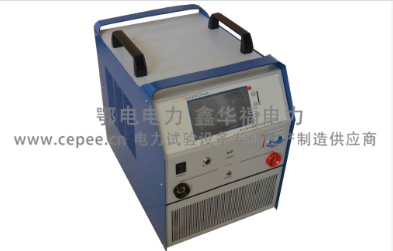

ED0613型智能便携式充电机
产品简介
减少企业成本，降低维护人员劳动强度，为电池和UPS电源维护提供全面科学的检测手段。
ED0613型智能型蓄电池充电测试仪功率大，体积小，重量轻，友好、人性化的人机交互界面，大大减少了蓄电池日常测试维护的工作量，是蓄电池维护工作的最佳助手。
产品特点
主要功能特点
仪器采用触摸屏操作，直接使用触摸笔或者手指即可操作界面。存储数据方式有内部存储和外部SD卡存储方式，自行选择。
具有过压、过流、过热等保护功能。
在线监测功能：在电池组处于在线放电、均充、浮充等状态下，对电池组及单节电池进行实时的监测；包括整组电压、单节电池电压、整组充放电电流、整组充放容量、监测时间等；
放电功能：在电池组脱离系统后利用智能假负载进行恒流或恒功率放电，或者利用智能假负载与用户设备并接进行恒流放电。设定好“放电电流”、“放电时间”、“放电容量”、“整组终止保护电压”、“单体终止保护电压”等参数，测试仪便自动执行放电功能，并实时显示放电电流、电池已放容量、整组电压、单节电池电压、放电时间等数据；放电测试过程中可对放电参数进行修改。当电池组达到终止放电电压设定值、终止放电容量设定值、终止放电时间设定值、任一单体电池电压低于终止单体电压设定值或人为进行终止操作均可停止放电测试。单体电压终止条件也可设置为只报警不终止。
充电功能：严格按照蓄电池充电特性曲线进行自动充电，设计的充电模式是“恒流→（均充稳压值）定压减流→（自动判别转为）涓流浮充”，具有充电速度快、充电还原效率高、无需人工值守、超长时间充电无过充电危险、确保蓄电池使用寿命等优点;用户设定好均充电压、浮充电压、单节电压上限、充电电流、充电时间、充入容量等参数，测试仪便自动执行充电过程，并实时显示充电电流、充入容量、整组电压、单节电池电压、充电时间等信息;在充电过程中可重新修改充电参数；当充电时间到达设定时间、充入容量到达设定容量、充电模块异常或人为终止操作均可停止充电操作;
放充电及活化功能：在电池组脱离系统后，放电充电参数设置后，仪表开始工作，在电池组放电结束后，自动转为充电功能，无需人操作。
容量快测功能：(选配)在电池组脱离系统后利用智能假负载进行放电，只需3～20分钟便可测出电池组中每一节电池的实际容量、内阻、性能状况（正常、落后、劣化）等；
在测试过程中当检测到整组或者单体电池异常、测试仪工作异常时，测试仪自动终止测试，以便对电池进行保护。测试仪采用监控部分与功率部分一体化设计，功率部分采用新型高功效器件。人性化的操作界面，操作简单，流程清晰，每一步操作均有简体中文提示。
高亮度彩色屏幕液晶显示器，显示效果清晰优美。
上位机数据管理软件功能强大，界面友好，提供数据管理、打印、分析、报表统计、自动生成测试报告等功能。
技术参数
公共参数：
|
显示方式 |
7寸彩色触摸液晶显示器 |
|
放电负载 |
高效能合金电阻（安全性佳） |
|
充电单元 |
高效智能高频开关电源 |
|
冷却方式 |
强制风冷式 |
|
蓄电池类型 |
铅酸电池，碱性电池 |
|
充放电检测方式 |
蓄电池组脱离原系统 |
|
充放电电流精度 |
（分辨率 0.1A 精度 1A） |
|
充放电压精度 |
（分辨率 10mV 精度 0.1V） |
|
放电终止条件 |
整组电压下限、单体电压下限（可设置多节）、放电时间、放出容量、手动终止 |
|
充电终止条件 |
整组电压上限、单体电压上限（可设置多节）、充电时间、充入容量、手动终止 |
|
单体电压监测范围（选配） |
0.500V～16.00V（分辨率1mV 精度 10mV） |
|
充放电时间 |
0～99小时59分可设置 |
|
充放循环次数 |
1～9次可设置 |
|
充放间隔时间 |
1分钟～99小时可设置 |
|
数据存储空间 |
内置256M+外置4G(标配)SD卡，存储位置可选 |
|
警报产生及安全措施 |
测试电缆正负极性接反；充放电电流超过设定值；电压高于或低于设定值；温度异常；风扇故障等，设备能自动报警并停止放电。 |
|
数据分析软件 |
可联机启动测试并进行实时监测 |
|
数据分析及打印项目 |
充放电电压、充放电电流、充放电时间、充放电容量，单体容量等设定及实测项目的动态资料显示及打印。 |
|
工作温度 |
-20～55℃ |
|
相对湿度 |
90%(40±2℃) |
|
大气压力 |
(70～106)kPa |
选型参数
|
产品类别 |
48V |
24V |
48V/24V兼容 |
宽电压型 |
宽电压范围、大电流定制型 |
|
电池组电压类型 |
48V |
24V |
48V、24V |
10～120V |
0～150V |
|
最大充放电电流 |
100A/150A/ 200A/300A |
40A/80A/ 120A/160A |
50A/100A /150A |
50A/100A /150A/200A |
100A/200A/ 300A/400A |
|
充放电电压范围 |
40～60V
|
18～30V |
48V:40～60V 24V:18～40V |
10～300V |
0～150V |
|
单体电池数 |
根据实际节数配置 （可关闭单体电压监测功能） |
||||
|
工作电源 |
AC:220V |
AC:220V |
AC:220V |
AC:220V |
AC:380V |
|
充电电源 |
AC:380V |
AC:380V |
AC:380V |
AC:380V |
AC:380V |
|
搬运方式 |
滚轮移动便携式 |
滚轮移动便携式 |
滚轮移动便携式 |
滚轮移动便携式 |
机柜固定安装式 |
|
主机尺寸 |
520㎜×350㎜×515㎜ |
590㎜×340㎜×600㎜ |
400㎜×500㎜×800㎜ |
770㎜×435㎜×820㎜ |
600㎜×600㎜×1850㎜ |
|
主机重量 |
45 Kg |
45Kg |
50 Kg |
60 Kg |
230Kg |
|
包装方式 |
木箱 |
||||
|
包装重量 |
60Kg |
60Kg |
65Kg |
75Kg |
230Kg |
|
运输方式 |
铁路、汽运、海运 |
||||
设备成套性
| 序号 | 名称 | 数量 | 单 位 |
| 1 | ED0613型智能便携式充电机主机 | 1 | 台 |
| 2 | 测试线 | 1 | 套 |
| 3 | 测试线包 | 1 | 只 |
| 4 | 国标电源线 | 1 | 只 |
| 5 | 使用说明书 | 2 | 份 |
| 6 | 出厂合格证 | 1 | 份 |
| 7 | 检验报告 | 1 | 份 |
| 8 | 保修卡 | 1 | 份 |
| 9 | 质量反馈单 | 1 |
份 |
