智能蓄电池内阻测试仪使用手册

一、综述

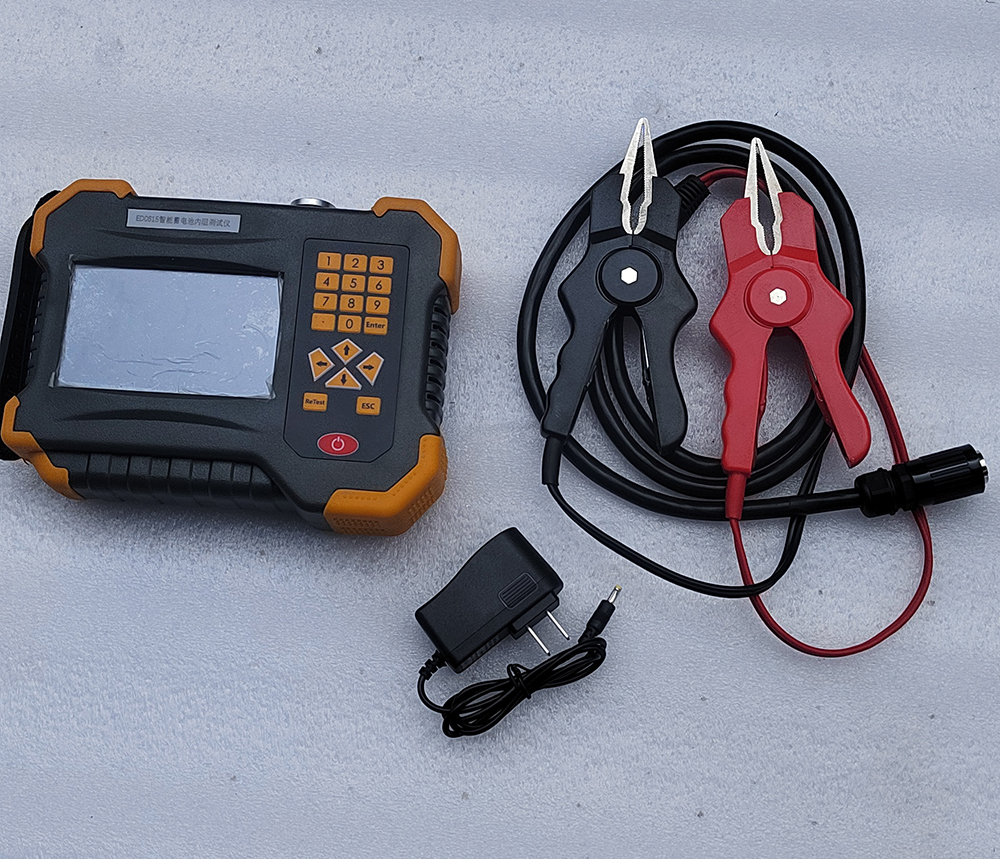

智能蓄电池内阻测试仪作为一款数字存储式多功能便携式测试仪，具备快速准确测量电池运行状态参数的能力。它采用彩色电阻触摸屏，通过手指或触摸笔即可灵活方便地操作仪表。该测试仪可在线检测单体电池的电压和内阻，对检测数据进行存储、处理，实现电池故障报警，精准判别单体电池的优良状况。同时，它支持对测试数据进行保存、查询、删除和导出，上位机软件还能通过各类图表对数据进行分析显示，并自动生成电池检测报告。

二、主要功能特点

操作便捷：采用彩色触摸液晶屏，可直接操作界面，操作流程简单清晰。

存储多样：具备内部存储和外部存储两种数据存储方式。

功能实用

具有接续、重测功能。

可保存 999 组测试数据，每组能存储 500 节电池数据，并支持查询、分析等操作。

仪表拥有电压、内阻、容量柱状图分析比较功能，可直接对电池进行优、良、差等级分析。

选配示波器功能，能实时图形显示电池的最高、最低电压、平均电压以及电压纹波。

软件强大：上位机数据管理软件功能丰富，界面友好，提供数据管理、打印、分析、报表统计以及自动生成测试报告等功能。

安全可靠：具备增强的过压保护功能和自恢复过流保护功能，确保仪器工作安全稳定。

供电持久：采用大容量锂电池供电，满足长时间测试需求。

模式智能：自动测试模式方便用户进行测量操作。

三、维护及注意事项

（一）无法开机工作

检查接触与电量

查看仪表与锂电池的接触情况，若锂电池电压过低可能导致无法开机，此时需对智能蓄电池内阻测试仪的电池进行充电或更换。

仪表显示屏上方中央会显示当前电池块的容量情况，当电池处于（！）状态时，需及时给仪表充电。

充电操作

将适配器插入电池充电器接口，再把适配器电源连接到交流电源插座上。充电时，适配器红色指示灯亮起；当绿灯亮起时，表示充电完成。

充电最长时间为 6 到 8 个小时，切勿过度充电。

特殊情况处理

若智能蓄电池内阻测试仪出现无任何反应且无法关机的情况，请打开电池后盖，拔掉电池后重新插入，然后开机。

如果触摸屏灵敏度降低，可在“系统管理”中重新校准触摸屏。

当提示“重新插入存储卡”时，可弹出存储卡重新插入；若 SD 卡损坏，则需更换 SD 卡。

使用中若长时间不操作，仪表会自动关闭液晶或关机，点击触摸屏或任何按键可唤醒，用户还可自行设置关机时间和关背光时间。

（二）测试时提示“请检查电池夹连接”

确保连接正常：保证电池夹与电池极柱连接良好。

检查电池电压：被测电池电压不能低于 1.5V。

（三）测试探针针头弯曲或者不能回缩

若出现此类情况，需更换探针针头，具体步骤如下：

用钳子夹住套筒顶上的探针针头，注意不要夹住装着探针针头的套筒，以免损坏探针。

将探针针头垂直拔出。

用钳子夹住新的探针针头，将其放入套筒。

将探针针头推向柔软表面，如纸板，直至探针针头顶到套筒的底端。
