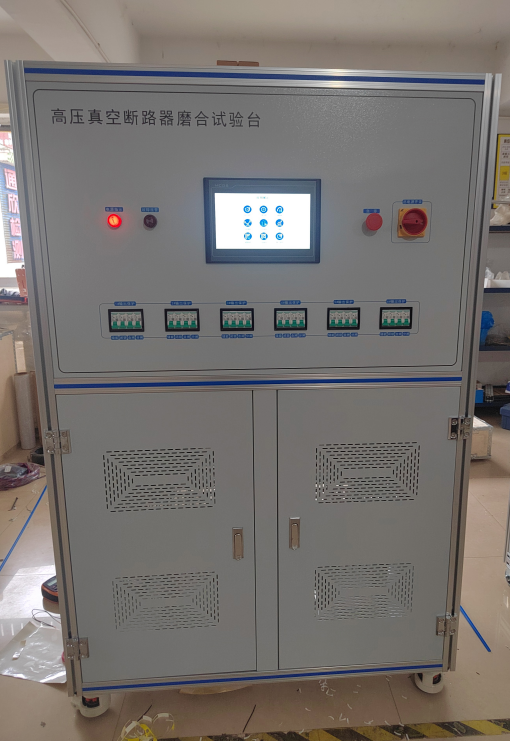

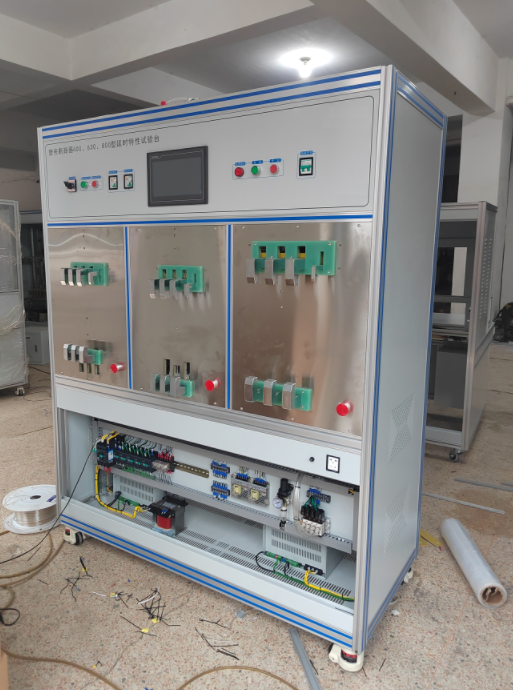

高压断路器磨合试验台详细介绍

一、设备基础参数

输入电压：AC220V±10%，满足常规电源波动范围需求。

总功率：6KW，为多路输出提供稳定能源支持。

输出结构：

储能电压输出：

输出1组储能电压，支持交直流切换，交直流电压分档为24V、48V、110V、220V。

储能额定电压输出范围0～300V，采用3KW电动调压器加隔离变压器，确保输出电压稳定性。

分合闸电压输出：

输出1组分合闸电压，分合闸电源共用，同样支持交直流切换，电压分档与储能电压一致。

分合闸额定电压输出范围0～300V，采用3KW电动调压器加隔离变压器，电压显示分辨率0.1V。

备注：储能及分合闸DC24V电压档使用时存在电压压降问题，设备内部预留DC24V稳压直流电源后续加入接口。

二、操作与控制功能

独立电源控制：

输出共2路独立电源，可独立手动控制升降电压。

通过设置测试次数，测试产品是否能够正常进行磨合试验。

测试对象兼容性：

可测试成品及操作机构测试。操作机构需配置断路器，且需带有储能、未储能、合闸、分闸触点信号。

试验模式选择：

试验模式分为分合分模式和重合闸模式，用户可根据测试需求二选一进行测试。

触摸屏操作：

采用15寸触摸屏操作，所有操作显示均在触摸屏上完成，操作便捷直观。

手动控制功能：

设备带有手动控制各电压输出功能。

按钮合闸、分闸为点动型，松开按钮停止输出；按钮储能闭锁为自锁型。

三、多工位测试与时间测量

多工位独立测试：

同时可测试额定电压一致的4只产品，每个工位配备独立启停按钮，测试其中一工位不影响其他测试工位。

分合闸时间测量：

独立显示分合闸时间，显示分辨率1mS。

分闸时间测量通过产品其中一相主触点状态记录，合闸时间通过产品主触点测量。

时间可判断或不判断选择，额定合闸、额定分闸、过压合闸、过压分闸、欠压合闸、欠压分闸时间上限可设置。

当测试时出现1次超时间上限，设备提示不合格，并发出声光报警。

四、触点状态采样与报警功能

触点状态采样：

通过常开常闭辅助触点状态采样（也可加到主触点采样），实时监测触点状态。

自动停止与报警：

当触点采样合分闸不合格时，自动停止测试，并提示报警。

可关闭判断信号，满足不同测试需求。

五、测试次数记录与输出端设计

测试次数记录：

记录磨合测试次数，并在设定磨合次数到达后停止测试，方便用户掌握测试进度。

输出端设计：

设备输出端放在设备左侧下方，采用航空插座输出，外接4米长电线连接产品。

配置VS1抽屉式对接航空插和固定式储能、合闸、分闸、欠压电压输出接线端子。

备注：固定式VS1接线需通过外加对接插头与设备输出对接，外加对接插头输出12条线分别是储能、合闸、分闸、欠压电压各2条，时间采样及触点判断4条。固定式VS1连接产品端采用对插冷压鼻插到分合闸线圈及辅助接点。
