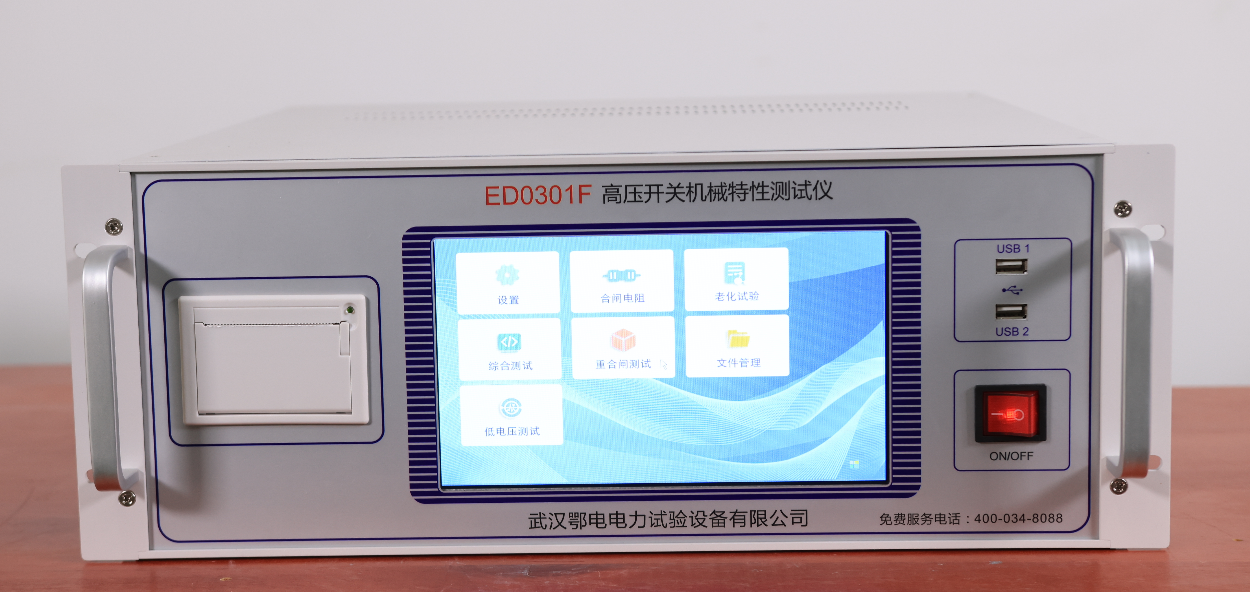

高压开关综合特性测试仪的主要功能

高压开关综合特性测试仪是用于检测高压开关设备性能的重要工具，能够全面、精准地评估高压开关的各项特性，保障电力系统的安全稳定运行。以下从机械特性测量、电气性能测试、数据处理与存储、数据分析与辅助功能、操作便捷性及抗干扰能力等方面详细介绍其主要功能：

机械特性测量

动作时间测量：精确测量高压开关的分闸时间、合闸时间、弹跳时间等关键时间参数。分闸时间和合闸时间反映了开关动作的快速性，对于电力系统的故障切除和恢复供电至关重要；弹跳时间则体现了开关触头在闭合过程中的接触稳定性，过长的弹跳时间可能导致触头烧蚀，影响开关的使用寿命和可靠性。

速度特性测量：可测量开关触头的分闸速度、合闸速度以及平均速度等。速度特性直接影响开关的灭弧能力和电寿命，合适的速度能够确保开关在分断故障电流时迅速有效地熄灭电弧，减少电弧对触头的损伤。

行程特性测量：测量开关触头的开距、超程等行程参数。开距是指开关在分闸位置时，动静触头之间的距离，它决定了开关的绝缘水平和分断能力；超程则是开关在合闸位置时，动触头超出静触头的距离，适当的超程可以保证触头之间的良好接触压力，提高接触可靠性。

电气性能测试

低电压动作试验：能够任意整定分、合闸线圈的动作电压值，对断路器进行低电压动作试验。通过逐步降低操作电源电压，观察开关在不同电压下的动作情况，确定其最低动作电压，确保开关在电压波动或故障情况下仍能可靠动作。

合闸电阻测量：对于配备合闸电阻的高压开关，可准确测量合闸电阻的阻值。合闸电阻在开关合闸瞬间投入，能够限制合闸过电压，保护电气设备绝缘。定期测量合闸电阻阻值，可及时发现电阻老化、断路等故障，保证其正常工作。

触头电阻测量：测量开关触头的接触电阻，接触电阻过大会导致触头发热，影响开关的载流能力和使用寿命。通过测量触头电阻，可以及时发现触头接触不良的问题，进行相应的维护和处理。

数据处理与存储

数据采集与处理：在测试过程中，能够实时采集各种测试数据，并进行高速处理和分析。通过对采集到的数据进行滤波、计算等处理，提高数据的准确性和可靠性。

大容量数据存储：主机通常配备大容量的存储设备，可存储大量的测试数据，一般可存储数千组甚至更多组的试验数据。同时，部分仪器还支持扩展存储卡，进一步增加存储容量，方便用户长期保存测试数据。

实时时钟功能：机内设有实时时钟，能够为每次测试数据记录准确的时间信息，便于用户对测试数据进行存档和管理，方便后续的查询和分析。

数据分析与辅助功能

图形显示与分析：配备大屏幕彩色显示屏，能够以直观的图形方式显示测试数据和曲线，如时间 - 行程曲线、速度 - 时间曲线等。用户可以通过观察图形，更清晰地了解开关的动作过程和特性变化，便于进行故障诊断和性能评估。

包络线分析：通过多台（2 - 10台）开关测试的数值，生成标准包络线。将实际测试数据与标准包络线进行对比分析，可以快速判断开关的性能是否符合要求，发现潜在的故障隐患。

震动频率分析：对开关动作过程中的震动信号进行分析，计算开关的震动频率。通过分析震动频率的变化，可以了解开关的机械结构状态，判断是否存在松动、磨损等问题。

全自动电机储能与功率测量：具备全自动电机储能功能，能够自动控制电机对开关进行储能操作，并测量电机的功率。通过测量电机功率，可以评估电机的运行状态和储能效率，及时发现电机故障。

操作便捷性

人性化操作界面：采用Windows操作系统，操作界面直观、友好，支持触摸屏操作和中英文输入，方便现场操作人员使用。操作人员可以通过简单的触摸操作，快速完成测试参数的设置、测试过程的控制和测试结果的查看。

便携式设计：仪器通常采用一体化设计，体积小巧、重量轻，便于携带和现场使用。同时，配备高速热敏打印机，可现场快速打印测试数据和报告，方便用户及时获取测试结果。

多种传感器配置：配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头等多种配件，能够适应不同类型和规格的高压开关测试需求，安装极为方便、简捷。

抗干扰能力

内部抗干扰电路：内部设有专门的抗干扰电路，能够有效抑制外界电磁干扰对测试仪器的影响，确保在复杂的电磁环境下（如800KV变电站内）仍能可靠工作，保证测试数据的准确性和稳定性。
