数字综合移相器电路相关解析

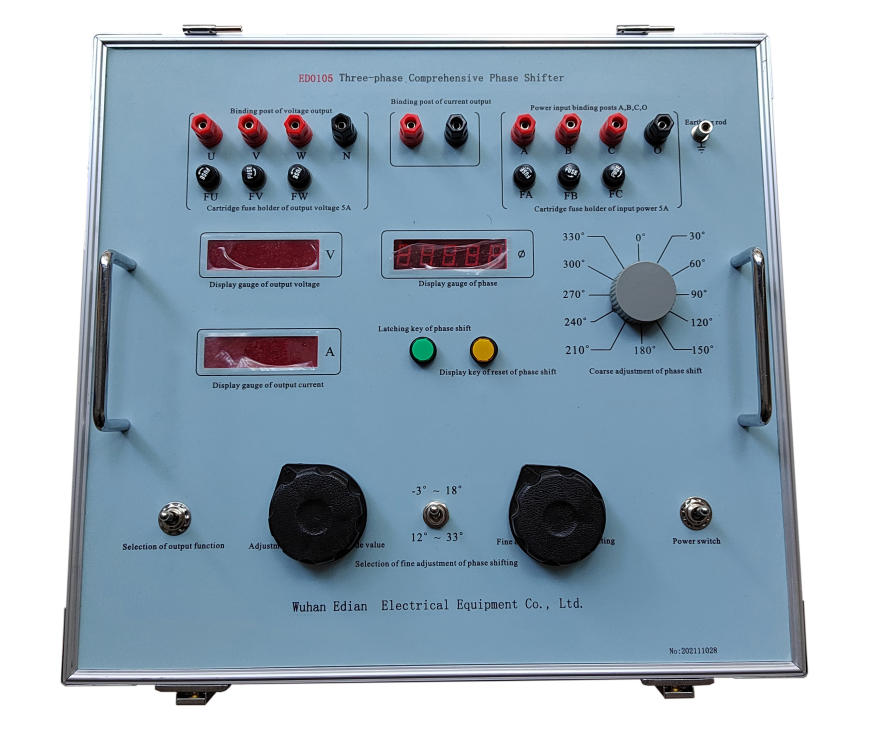

一、核心电路结构与原理

变压器移相网络

三相三芯柱变压器：采用Y0接线方式，每相设计四个等边绕组，通过交叉连线形成六边形结构，产生12个抽头（每档30°）。

粗调机制：通过切换抽头实现三相同步的0°~360°移相，每步30°进移相。例如，当抽头切换至第4档时，三相输出相位同步滞后120°。

细调补偿：由三只同轴自耦变压器与电容组成，在粗调基础上进行微调，范围覆盖-30°~330°（分两段显示），确保输出波形平衡且失真度低。

数字测量与显示模块

相位显示：采用数字式相位表头，实时显示当前移相角度，精度达1.0级。

电压电流监测：三位半数字显示输出电压/电流，直接读取有效值，避免传统指针表的读数误差。

电源与保护电路

输入保护：5A熔丝作为短路和过载保护，防止设备损坏。

接地设计：机壳接地柱强制接地，确保强电状态下的操作安全。

耐压与绝缘：通过1.0kV/min耐压试验及≥22MΩ绝缘电阻测试，适应野外恶劣环境。

二、关键技术指标解析

电压与容量

输入电压：三相四线3×380(220)V，50Hz，覆盖标准工业电源。

输出电压：三相四线3×(0~380)/(0~220)V，可调范围宽，满足不同测试需求。

最大输出容量：3×300VA，支持同时驱动多台仪表或负载。

调节精度与稳定性

粗调精度：每档30°，三相同步调节，避免相位差。

细调精度：1.0级，四位数字显示，确保微小相位调整的准确性。

电压波动：粗调≤1.5%，细调≤2.0%，输出稳定性高。

环境适应性

温升：＜60℃，长时间运行无过热风险。

使用环境：温度-10℃~40℃，湿度＜80%，适应野外温差变化。

便携性：尺寸480×360×230mm，重量约35kg，便于携带至现场。

三、操作注意事项与故障处理

接线规范

N点隔离：输出N点严禁与输入零线连接，避免形成短路回路。

相序调整：若顺时针调节粗调旋钮时相位表头递减，需调换输入相序以修正方向。

安全操作

接地强制：机壳接地柱必须可靠接地，防止触电风险。

保险更换：仅允许使用5A熔丝，禁止使用其他规格替代。

环境干扰处理

零点校准：当环境干扰导致无输出时表头非零，需记录偏差值并在测试结果中扣除。

无显示故障：检查输入保险是否熔断，若正常则联系厂家维修。

维护与保修

保修期：一年内免费修理质量/技术问题，用户操作损坏提供优惠服务。

日常维护：定期清洁设备，避免灰尘进入影响散热。

四、应用场景与优势

仪表测试校验

适用于单相及三相交流功率表、相位表的精度校验，确保仪表读数准确。

例如：校验电度表时，通过移相模拟不同功率因数下的电能计量误差。

电度表检定装置

提供稳定的三相平衡输出，模拟实际用电场景，验证电度表在动态负载下的性能。

野外与现场使用

全密封设计防尘防水，适应恶劣环境；便携尺寸满足移动测试需求。

五、总结

数字综合移相器通过变压器移相与数字测量技术的结合，实现了高精度、宽范围的相位调节，同时具备完善的保护机制和便携特性。其核心价值在于为电力仪表的测试校验提供可靠的标准信号源，确保电力系统计量的准确性。操作时需严格遵循接线规范与安全要求，以充分发挥设备性能。
