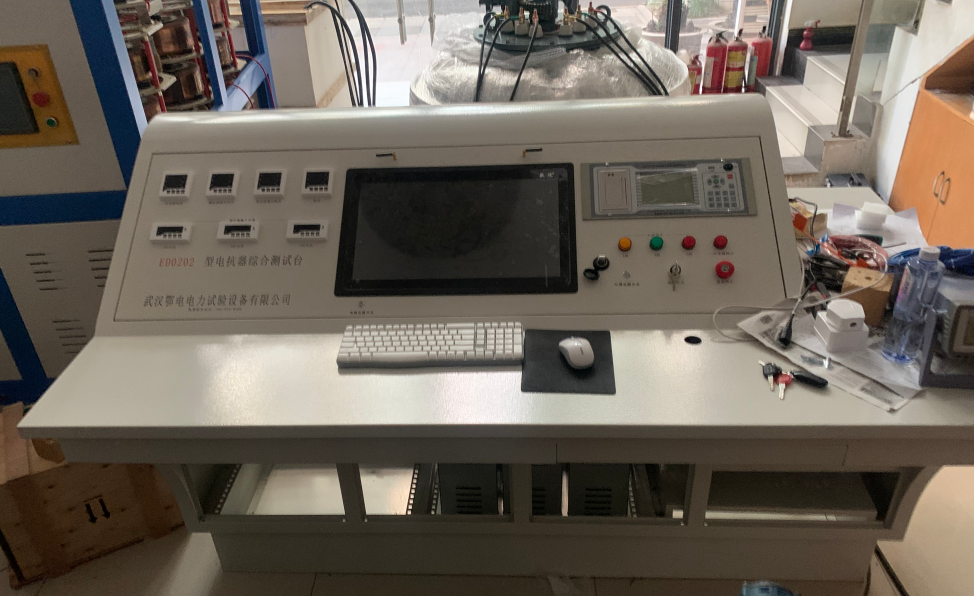

高低压开关柜终检台试验项目操作指南

一、直流电阻测试

操作步骤

进入界面：点击“直流电阻测试”菜单或工具栏，进入试验界面。

选择分接档位和相别：

在试验操作栏选择对应分接档位和相别。

或在试验结果显示区点击对应分接档位和相别，使其框变为深绿色，如选择第二分接的BC相。

选择电流试验档位：在下拉列表框中选择合适档位。

输入温度：输入测试电阻时的温度。

开始试验：点击“开始试验”按钮。

设备充电：系统弹出试验进程对话框，设备充电，进度条到100%后显示当前测量电阻值。

锁定结果：点击“锁定”按钮，保存电阻值到数据库，设备开始放电消弧处理。

显示结果：显示试验结果，完成该次试验，可选择其他档位和相别重复上述步骤继续试验。

二、负载损耗测试

界面组成

试验结果区域、控制面板区域、试验参数输入区域，控制面板区域在界面下部。

试验参数说明

测试方法：根据试验台体安装的电流互感器个数选择，两个选双瓦特表法，三个选三瓦特表法。

电压互感器变比：有接入电压互感器时，设置为高压侧除以低压侧的比值；无接入时设置为1.0000。

电流互感器变比：

内特性试验：跳过此设置，选电流档位自动设置。

外特性试验：设置为高压侧除以低压侧的比值，如60A输入、5A输出，变比值为12.000。

电流档位：

内特性试验：选择大于且接近测试变压器电流值的档位，如测试电流5.77A，有5A、10A、25A档，选10A档。

外特性试验：不设置。

试验电流：输入高压侧额定电流值。

保护电流：输入试验时启动保护措施的电流值。

保护电压：输入试验时启动保护措施的电压值。

环境温度：负载温度换算所需参数。

测电阻时的温度：负载温度换算所需参数。

校正温度：负载温度换算所需参数，将测试负载损耗换算到该额定温度下的损耗值。

高压线电阻：输入高压绕组线电阻值（单位：欧姆），负载温度换算所需参数。

低压线电阻：输入低压绕组线电阻值（单位：毫欧姆），负载温度换算所需参数。

试验性质：分为内特性试验（使用试验台体内电流互感器）和外特性试验（外接电压和电流互感器）。

试验类型

半自动试验

参数输入：按说明输入试验参数，点击操作模式“单步”按钮选中。

接通三相电源：点击控制面板三相电源按钮，指示灯亮，控制信号状态区域显示三相电源合。

开始内特性试验：点击内特性试验按钮，指示灯亮，控制信号状态区域显示内特性试验合。

选择电流档位：点击要试验的电流档位，指示灯亮。

开始试验：点击试验参数区域下面开始试验按钮，弹出负载试验界面。

显示数据：试验设备通信正常，界面显示电流、电压、有功功率和频率。

调整电压：根据三相电流平均值调整变压器输出电压，点击升压按钮锁定，接近试验电流时停止，根据情况点动升压或降压。

锁定数据：达到试验电流值，点击锁定按钮保存数据。

退出降压：点击退出按钮，调压器降压，测试界面退出。

停止降压：调压器触动零位开关，系统停止降压，点击电流档位按钮熄灭指示灯。

结束内特性试验：点击内特性试验按钮弹起，指示灯熄灭。

断开三相电源：点击三相电源按钮弹起，指示灯熄灭。

查看结果：试验结果填写在结果区域，点击控制面板右上红色叉按钮关闭，查看完整数据。

外特性试验步骤

设置外特性试验参数、三相电源合、外特性试验合、开始试验、升压到接近试验电压值、点动升压到试验电压、锁定试验数据、退出并降压、调压器到零位后外特性分、三相电源分。

全自动试验

参数输入：输入试验参数，点击操作模式“自动”按钮选中。

开始试验：点击试验参数区域下面开始试验按钮，弹出空载试验界面。

自动流程：系统自动按步骤操作，三相电源合、内特性使用合、电流档位合，通信正常显示数据，适当升压，判断三相电压和电流值，正常则继续升压到试验电流，自动锁定数据，降压到零位后停止，电流档位分、内特性试验分、三相电压分，试验结束。

自动试验保护说明

电压超过保护电压时自动保护。

电流超过保护电流时自动保护。

与试验设备通信失败时自动保护。

与控制系统通信失败时自动保护。

计算机死机时控制系统自动保护。

三、温升测试

温升测试分为功率分析仪数据测量和温升直阻测量两部分。

3.1 功率分析仪数据测量

界面组成

试验结果区域、控制面板区域、试验参数输入区域，控制面板区域在界面下部。

控制面板按钮说明

三相电源按钮：合、分试验台体三相输入电源。

内特性试验按钮：合、分内特性试验功能，需先合三相电源按钮。

外特性试验按钮：合、分外特性试验功能，需先合三相电源按钮。

工频试验按钮：合、分工频试验功能，需先合三相电源按钮。

感应试验按钮：合、分感应试验功能，需先合三相电源按钮。

发电机按钮：启动、停止发电机功能，启动需先合感应试验按钮。

电流换挡按钮：内特性试验时选择电流档位，一次选一个，需先合内特性试验按钮。

调压器控制按钮：控制调压器升压、降压。

励磁控制按钮：控制发电机励磁部分升压、降压。

紧急控制按钮：包括急停按钮（切断试验台所有供电电源）和清除报警按钮（解除控制系统报警状态）。

试验参数说明

与负载损耗测试试验参数说明相同。

试验类型

半自动试验

参数输入：按说明输入试验参数，点击操作模式“单步”按钮选中。

接通三相电源：点击控制面板三相电源按钮，指示灯亮，控制信号状态区域显示三相电源合。

开始内特性试验：点击内特性试验按钮，指示灯亮，控制信号状态区域显示内特性试验合。

选择电流档位：点击要试验的电流档位，指示灯亮。

开始试验：点击试验参数区域下面开始试验按钮，弹出空载试验界面。

显示数据：试验设备通信正常，界面显示电流、电压、有功功率和频率。

调整电压：根据三相平均值电压的平均值调整变压器输出电压，点击升压按钮锁定，接近试验电压时停止，根据情况点动升压或降压。

锁定数据：达到试验电压值，点击锁定按钮保存数据。

退出降压：点击退出按钮，调压器降压，测试界面退出。

停止降压：调压器触动零位开关，系统停止降压，点击电流档位按钮熄灭指示灯。

结束内特性试验：点击内特性试验按钮弹起，指示灯熄灭。

断开三相电源：点击三相电源按钮弹起，指示灯熄灭。

查看结果：试验结果填写在结果区域，点击控制面板右上红色叉按钮关闭，查看完整数据。

外特性试验步骤

设置外特性试验参数、三相电源合、外特性试验合、开始试验、升压到接近试验电压值、点动升压到试验电压、锁定试验数据、退出并降压、调压器到零位后外特性分、三相电源分。

全自动试验

参数输入：输入试验参数，点击全自动试验选择按钮选中。

开始试验：点击试验参数区域下面开始试验按钮，弹出空载试验界面。

自动流程：系统自动按步骤操作，三相电源合、内特性使用合、电流档位合，通信正常显示数据，适当升压，判断三相电压和电流值，正常则继续升压到试验电压，自动锁定数据，降压到零位后停止，电流档位分、内特性试验分、三相电压分，试验结束。

自动试验保护说明

与负载损耗测试自动试验保护说明相同。

3.2 温升直阻测量

界面包含试验结果区域、控制面板区域和试验参数输入区域，控制面板区域在界面下部。

四、工频耐压试验

进入界面：点击“工频耐压试验”菜单或工具栏，进入试验界面。

界面组成：试验结果区域和控制面板区域，控制面板区域参照空载试验说明。

退出试验：试验结束，点击右上角“退出”按钮，回到初始界面。
