继电保护测试仪使用说明

一、产品概述

继电保护测试仪是公司研发的新一代校验装置。采用最新电源技术，在电路设计、器件选型、面板及内部结构设计上达国内先进水平。具有功能完善、选材优良、测试数据清晰、操作简单等优点，是电力继保部门首选设备。

二、技术指标与性能

工作条件

工作电源：AC220V±10% ，50Hz

工作环境：温度 -10℃～40℃，湿度 ≤85%

大气压：86～106Kpa

输出电源

交流电压：0～250V/3A

交流电流：0～100A/7.5V；0～20A/25V；0～5A/5V

直流电压：0～250V/3A

直流电流：0～20A/25V

恒定电压输出：DC24V、DC48V、DC110V、DC220V

性能指标

电流、电压表：41/2位

数字毫秒表：0～99.9999s

功能

量度继电器：测电流、电压继电器启动值、返回值及返回系数。

时间继电器：测启动值、返回值及动作时间。

中间继电器：测带启动和保持线圈的中间继电器启动值、返回值、保持值及动作时间。

重合闸继电器：进行电容充电试验、充电时间、重合闸时间和中间元件测试。

差动继电器：进行直流励磁试验、制动特性试验、伏安特性试验。

其他非常见继电器：可测试多种其他类型继电器。

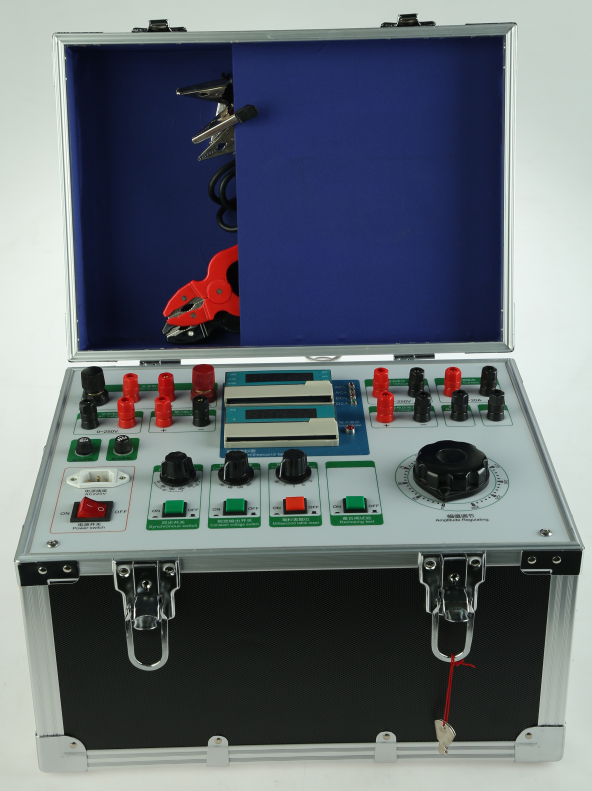

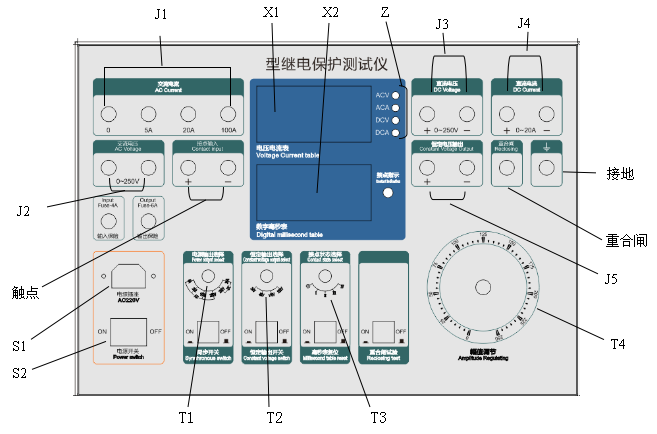

三、面板布局图及其功能说明

功能说明

J1 - J5：交流、直流电源及恒定电压输出端子，按面板标识使用。

X1：显示电流电压值（启动值、返回值、额定值）；X2：数字毫秒表。

S1：电源插座；S2：电源开关。

T1：电源输出选择旋钮；T2：恒定输出选择旋钮；T3：触点状态选择旋钮（ ：用灯判断动作值及返回值；Ⅰ：常开触点通电延时合；Ⅱ：常闭触点通电延时开；Ⅲ：常闭触点通电延时开；Ⅳ：常开触点通电延时合）；T4：电源输出大小调节旋钮。

触点：被校验继电器触点接线端子。测量动作时间时，继电器触点无外来电源且不与J1 - J5短路。

Z：电源输出类型标识。

动作指示：触点动作时指示。接常开触点，动作后指示灯由灭变亮；接常闭触点，动作后指示灯由亮变灭。

同步开关：控制输出电压或电流通断，用于继电器额定值冲击试验。

恒定输出：恒定输出开关。

毫秒表复位：清零毫秒表。

重合闸试验：重合闸继电器合闸信号发出端。

四、输出电源的操作

交流电压（0～250V）输出

将T1调至AC250V，合上同步开关，调节T4，J2端输出0～250V交流电压，X1显示当前电压值，电源输出类型ACV指示灯亮。

交流电流（0～5A、0～20A、0～100A）输出

将T1调至AC5A（AC20A、AC100A），合上同步开关，调节T4，J1端输出0～5A（0～20A、0～100A）交流电流，X1显示当前电流值，电源输出类型ACA指示灯亮。

直流电压（0～250V）输出

将T1调至DC250V，合上同步开关，调节T4，J3端输出0～250V直流电压，X1显示当前电压值，电源输出类型DCV指示灯亮。

直流电流（0～20A）输出

将T1调至DC20A，合上同步开关，调节T4，J4端输出0～20A直流电流，X1显示当前电流值，电源输出类型DCA指示灯亮。注意：调节电流时严禁超过额定电流，以免损坏仪器。

恒定电压输出

将T2调至24V，合上恒定输出开关，J5端输出直流电压24V。

将T2调至48V，合上恒定输出开关，J5端输出直流电压48V。

将T2调至110V，合上恒定输出开关，J5端输出直流电压110V。

将T2调至220V，合上恒定输出开关，J5端输出直流电压220V。
