非金属零件温水老化试验标准内容

非金属零件温水老化试验标准内容。以下是对该标准的清晰解读和说明。

 总体概述

该试验用于评估非金属零件（如橡胶、塑料等）在高温水环境下的耐久性。其核心是通过提高水温来加速材料的老化过程，以预测其长期使用性能。

 试验流程与关键参数

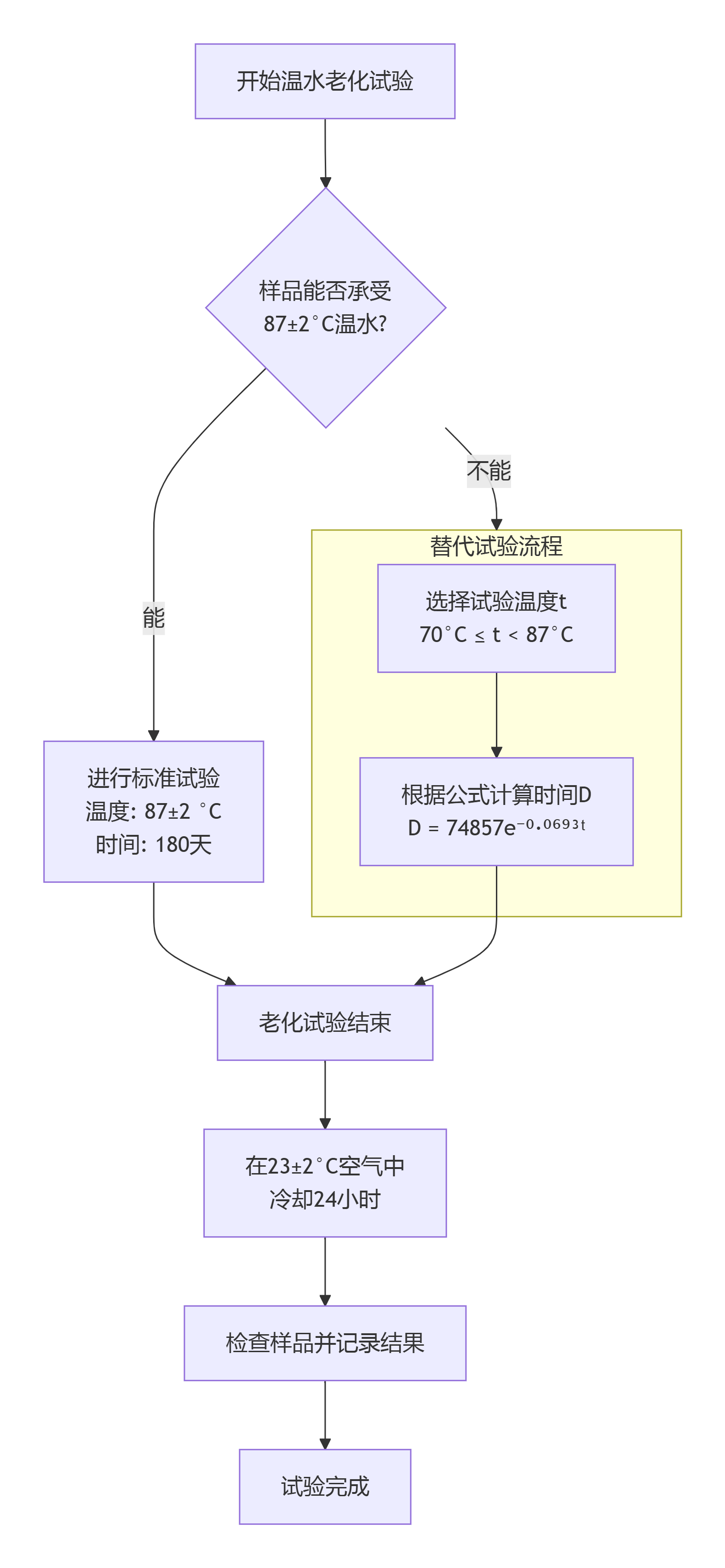

该试验的标准流程与替代方案的选择逻辑，可以通过下面的流程图清晰地展示：

 1. 标准试验条件

- 环境： 放置在 (87 ± 2)°C 的温水中。

- 时间： 持续 180天（约6个月）。

- 适用： 适用于能耐受87°C高温水而不产生软化、变形等失效的材料。

 2. 替代试验条件

- 触发条件： 当样品在87°C的温水中会发生软化或变形时启用。

- 温度要求： 试验温度可以降低，但不得低于70°C。

- 时间计算： 试验持续时间 D 需按以下公式计算：

  `D = 74857 × e^(-0.0693 × t)`

    - `D`： 试验持续时间，单位为天 (d)

    - `e`： 自然常数，取值 2.7183

    - `t`： 实际选用的试验温度，单位为摄氏度 (°C)

公式解读与应用举例

该公式体现了老化速率与温度之间的指数关系（阿伦尼乌斯方程）。温度每降低一点，所需的老化时间会呈指数增长。

例如，若一个样品只能在 80°C 下测试，则所需时间为：

```

D = 74857 × (2.7183)^(-0.0693 × 80)

  = 74857 × (2.7183)^(-5.544)

  ≈ 74857 × 0.00392

  ≈ 293 天 (约9.8个月)

```

从计算可知，温度从87°C降至80°C，时间就从180天延长至了近300天。

 3. 试验后处理

- 冷却： 试验结束后，样品应在 (23 ± 2)°C 的空气中冷却 24小时。这一步至关重要，目的是让样品温度均匀稳定，消除热应力，确保后续检测的准确性。

- 检查与记录： 冷却后，需对样品进行检查并记录结果。检查项目通常包括：

    - 外观变化： 如溶胀、变形、表面发粘、开裂、变色、出现析出物等。

    - 物理性能变化： 如硬度、弹性、拉伸强度、压缩永久变形等。

 核心要点总结

1.  试验目的： 模拟和加速材料在高温水环境下的老化，评估其寿命和可靠性。

2.  核心差异： 与空气老化主要考察“热氧老化”不同，温水老化更侧重于“湿热老化”，材料可能面临水解、溶胀等更严酷的挑战。因此，其标准试验温度（87°C）远低于空气老化的温度（120°C）。

3.  灵活性： 标准考虑到了不同材料的耐温差异，提供了基于科学公式的替代方案，确保了测试的可行性和等效性。

4.  严谨性： 对试验后的冷却流程和检查有明确规范，保证了结果的一致性和可比性。
