三相大电流发生器产品介绍

一、产品概述

三相大电流发生器是专为电力部门和工矿企业电气设备试验量身打造的专用设备。它广泛应用于各类开关、电流互感器以及其他电器设备的电流负载试验和升温试验，是工矿企业进行升流或温升试验的理想电流源设备。

本产品依据体积和重量的差异，采用分体式或整体式结构。具备输出电流无极调整、电流上升平稳、负荷变化范围大、工作可靠、操作简便安全等诸多优势，能满足不同场景下的试验需求。

二、主要技术参数

三相总容量：15KVA，强大的容量保障了设备在多种试验场景下的稳定运行。

输入电源：三相四线 380V，符合常见的工业用电标准，方便接入使用。

输入电流：18.5A，为设备提供稳定的输入动力。

输出开口电压：0～6V（相电压可调），可根据试验需求灵活调整电压。

输出电流：0～1000A（可调），宽广的输出电流范围，满足不同电器设备的试验要求。

主回路电源连接方式：星形连接，确保电流传输的稳定性和安全性。

输出电流精度：0.5 级，高精度的输出保证了试验数据的准确性。

电流分辨率：1A，能够精确控制和读取电流数值。

三、工作原理

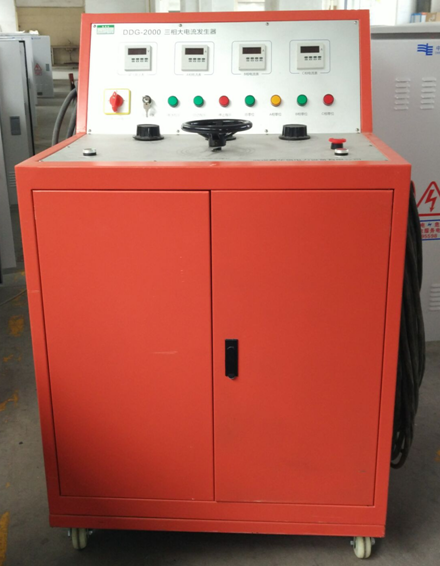

本产品接入工作电源后，通过调节调压器输出电压来获取试验所需的大电流。升流控制台由 1 个三相 12KVA 接触式调压器、三个 0.5KVA 微调调压器、三个微调变压器以及主令电器元件组成。其采用铝合金面板，配备 3 块 1000A 数显表头，方便直观地读取电流数值。当大电流发生器为一体式时，操作台和升流变压器合二为一，结构更加紧凑。

四、使用方法

线路连接：按照背板接线图接好线路，确保操作台等设备接地良好，良好的接地是保障设备安全运行和人员安全的关键。

设备启动：接通电源，闭合断路器，各仪表点亮。打开钥匙开关，操作台上的电源指示灯和停止指示灯亮起。将所有调压器调至零位，此时零位指示灯亮起。再按下起动按钮，启动指示灯亮起，停止指示灯熄灭，升流器进入等待升流状态。

电流调节：顺时针均匀旋转三相调压器，将输出电流的任意一相调至所需电流，观察指示直至达到所需的大电流。若其他相电流小于所需电流，则调整相应相别的微调电流调压器，使输出电流达到所需值。

异常处理：试验过程中，一旦出现异常情况，应立即切断电源，仔细查明原因，待问题解决后再继续进行试验，确保试验过程的安全性和可靠性。

试验结束：试验完毕后，必须将所有调压器调回零位，按下停止按钮切断电源。切断工作电源后，方可拆除试验接线，以保障操作人员的安全。
