自动控制箱产品说明

一、产品概述

自动控制箱依据DL/T848.2-2004行业标准设计制造，是轻型高压试验系统的核心控制装置。该装置由调压器、测量模块、控制模块及保护模块等高度集成，与高压试验变压器配套使用，形成一体化试验平台。适用于电力系统、工矿企业及科研机构对高压电气设备（如电缆、开关、绝缘子等）、电器元件及绝缘材料进行工频高压下的绝缘强度测试，确保设备在额定电压及过电压工况下的安全可靠性。

二、产品分类

一体式装置：调压、测量、控制及保护模块集成于单一箱体，结构紧凑，便于移动与现场部署。

分体式装置：各功能模块独立设计，通过线缆连接，适用于空间受限或需灵活配置的试验场景。

三、产品结构与特点

高压试验变压器结构：

铁芯设计：采用单框芯式铁芯，初级绕组直接绕制于铁芯，高压绕组与测量绕组同轴套于初级外侧，减少漏磁通，提升耦合效率。

外壳设计：八角形外壳与内部结构紧密配合，兼顾机械强度与美观性，同时优化散热性能。

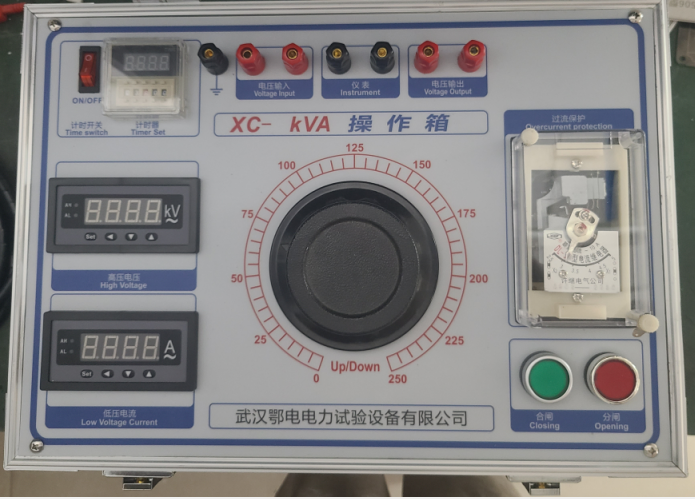

控制箱（台）功能集成：

调压模块：精密调节输出电压，支持多档位升压速度控制。

测量模块：实时监测电压、电流及试验时间，数据精度达±0.5%。

保护模块：具备过压、过流、短路及零位启动保护功能，确保试验安全。

信号模块：提供试验状态指示及报警信号输出，便于远程监控。

四、工作原理

系统组成：由高压试验变压器与控制箱（台）构成闭环试验系统。

电压生成：控制箱内调压器输出可调电压接入变压器初级绕组，通过电磁感应原理，在次级绕组产生高压输出。

控制逻辑：

用户设定试验电压、升压速度及耐压时间等参数。

系统自动按预设程序升压至目标值，并维持恒压状态。

试验结束后，自动降压至零位并切断电源。

五、使用注意事项

接地要求：

试验变压器外壳、操作系统外壳必须可靠接地。

高压绕组X端（高压尾）及测量绕组F端需直接接地。

串级试验时，各级变压器外壳需通过绝缘支架接地，避免地电位干扰。

操作规范：

接通电源前，调压器必须归零，避免冲击电压损坏设备。

升压过程需均匀缓慢，推荐采用分级升压法（如20s/级或60s/级），并在电压升至75%额定值后，以每秒2%额定电压的速度升至目标值。

试验中密切观察仪表指示及被试品状态，异常时立即降压断电。

安全防护：

严禁超额定参数使用，禁止全电压直接通电或断电。

试验人员需穿戴绝缘手套、绝缘鞋，保持安全距离。

试验区域需设置警示标识，禁止无关人员进入。

维护与检定：

定期检查接地电阻（应≤4Ω）及绝缘性能（耐压≥2kV/min）。

使用满一年后，需送计量部门或返厂检定，合格后方可继续使用。

标准遵循：

除本说明书外，需严格执行GB311-83《高压输变设备的绝缘配合及高压试验技术》、DL/T596-2021《电气设备预防性试验规程》等国家标准。

自动控制箱——以精准控制保障高压试验安全，为电气绝缘性能验证提供可靠解决方案！
