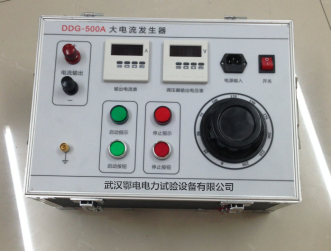

全自动温升大电流发生器系统说明

一、系统概述

全自动温升大电流发生器系统是专为母线槽、50Hz开关、电流互感器及其他电器设备设计的电流负载试验与温升试验设备。系统采用全自动化控制技术，集成高精度测量与保护功能，适用于电力设备研发、生产及质检环节的电流承载能力验证及温升特性分析。

二、系统特点

智能化操作界面：

配备10.4英寸真彩大液晶触摸屏，无需外接辅助设备，实现“傻瓜式”操作，简化测试流程。

多功能扩展接口：

内置自动稳流系统，配备USB接口，支持U盘数据存储、打印机输出等扩展功能。

高精度电力电子技术：

采用最新电力电子技术，抗干扰能力强，输出精度高（直流纹波系数＜1%，准确度0.5%），满足严苛测试需求。

全自动化测试流程：

仅需设定目标电流、测试电压、电流步长等参数，系统自动完成调压、数据记录及曲线绘制，大幅降低人工干预，提升效率。

测试数据可存储于设备或导出至电脑，便于后续分析。

多重安全保护机制：

设定电流、温度上下限值，超限自动报警；

具备过热、过流、过压及短路自我保护功能，确保设备与人员安全。

高绝缘耐压性能：

绝缘耐压：1800V AC/1min，绝缘等级：B级，适应高压环境。

多通道数据监测与输出：

支持三相全程电流曲线显示，最多120路温度曲线监测（根据客户选配）；

可选配微型打印机，现场实时打印曲线图及测试数据（备选功能）。

三、测试软件功能

兼容性：

上位机测试软件支持Windows 2000/XP操作系统，适配性强。

操作体验：

功能丰富，界面友好，操作便捷，满足各类保护测试需求。

四、技术指标

输入参数：

交流输入：50Hz，380V±10%；

额定总容量：20-200KVA（根据型号可选）。

输出性能：

交流大电流输出：0-50000A连续可调，精度优于0.5级；

输出波形：标准正弦波，毛刺微小，各相相位差120°，符合电力系统标准；

输出方式：真有效值连续可调，温升上限临界值下24小时稳定运行。

电流特性：

稳定度：≤0.2%；

显示方式：真有效值三相平衡显示；

纹波系数：≤1%（直流输出）。

波形质量：

电流波形失真度（THD）：1%，设计标准远高于国标《GB14048.2-14》。

温度监测：

范围：0-200℃，精度：0.1℃；

通道数：16路（最多可根据客户选配）。

五、应用场景

电力设备研发：验证母线槽、开关设备、电流互感器等产品的电流承载能力与温升特性。

生产质检：对电器设备进行出厂前的负载试验与温升测试，确保产品符合安全标准。

科研实验：为电力电子、电气工程等领域提供高精度电流源及温升分析工具。

全自动温升大电流发生器系统——以精准、高效、安全，助力电力设备品质升级！
