变频串联谐振试验装置产品全面解析

一、产品概述

变频串联谐振试验装置是专为10kV、35kV、110kV、220kV变电站及线路等电气主设备的交流耐压试验而设计制造的高端设备。其电抗器采用多只分开设计，灵活适应高电压、小电流及低电压的交流耐压试验需求，凭借广泛的适用范围，成为地、市、县级高压试验部门及电力安装、修试工程单位的理想选择。

核心组成：

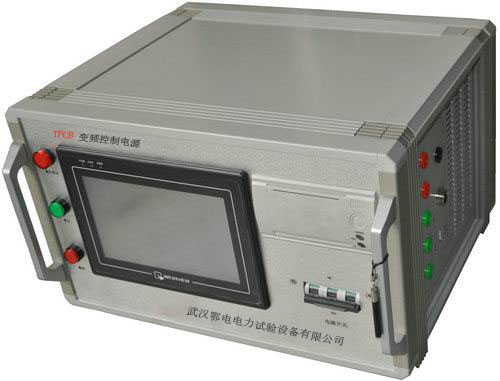

变频控制电源：精准控制试验频率，实现高效谐振。

励磁变压器：提供试验所需的励磁电流，确保系统稳定运行。

电抗器：多只分开设计，灵活组合，满足不同电压等级试验需求。

电容分压器：精确测量试验电压，保障试验安全。

二、串联谐振在电力系统中的显著优势

电源容量大幅减小：

串联谐振电源通过谐振电抗器与被试品电容的谐振作用，产生高电压和大电流。电源仅需提供系统中有功消耗的部分，试验所需电源功率仅为试验容量的1/Q，显著降低电源容量需求。

设备重量与体积显著缩减：

省去了笨重的大功率调压装置和普通大功率工频试验变压器，谐振激磁电源容量也仅为试验容量的1/Q，使得系统整体重量和体积大幅减少，一般为普通试验装置的1/10-1/30，便于现场搬运与安装。

输出电压波形优化：

谐振电源作为谐振式滤波电路，有效改善输出电压波形畸变，获得纯净的正弦波形，有效防止谐波峰值对试品的误击穿，提升试验准确性。

短路电流有效抑制：

串联谐振状态下，试品绝缘弱点击穿时，电路立即脱谐，回路电流迅速下降至正常试验电流的1/Q。相比并联谐振或试验变压器方式，短路电流与击穿电流相差数百倍，有效定位绝缘弱点，避免大短路电流烧伤故障点。

恢复过电压消除：

试品击穿时，高电压因失去谐振条件而立即消失，电弧迅速熄灭。恢复电压再建立过程漫长，易于在再次达到闪络电压前断开电源，避免恢复过电压的产生，保障试验安全。

三、变频谐振装置的主要功能与技术亮点

全面保护功能：

装置配备过压、过流、零位启动、系统失谐（闪络）等保护功能，保护值可根据用户需求灵活整定。试品闪络时，闪络保护迅速动作，并记录闪络电压值，为试验分析提供有力支持。

轻便易携设计：

整个装置单件重量极轻，最大不超过65kg，便于现场搬运与使用，提升试验效率。

多元工作模式：

提供全自动模式、手动模式、自动调谐手动升压模式三种工作模式，用户可根据现场情况灵活选择，满足不同试验需求，提高试验速度与灵活性。

数据存储与异地打印：

装置具备数据存储功能，存入的数据以数字编号，便于用户识别与查找。同时支持异地打印数据，方便试验报告的编制与提交。

灵活扫频设置：

自动扫频时，频率起点可在规定范围内任意设定，扫频方向可向上、向下选择。液晶大屏幕显示扫描曲线，直观展示是否找到谐振点，提升试验便捷性与准确性。

DSP平台技术支撑：

采用先进的DSP平台技术，便于根据用户需求增减功能与升级软件。同时，人机交换界面更加人性化，提升用户体验与操作便捷性。

如果您对武汉鄂电电力试验设备有限公司的产品有进一步的咨询或购买意向，您可以拨打厂家直销热线：400-034-8088，或者访问他们的官方网址：www.cepee.cn。他们的专业团队将会为您提供更详细的信息和服务。
