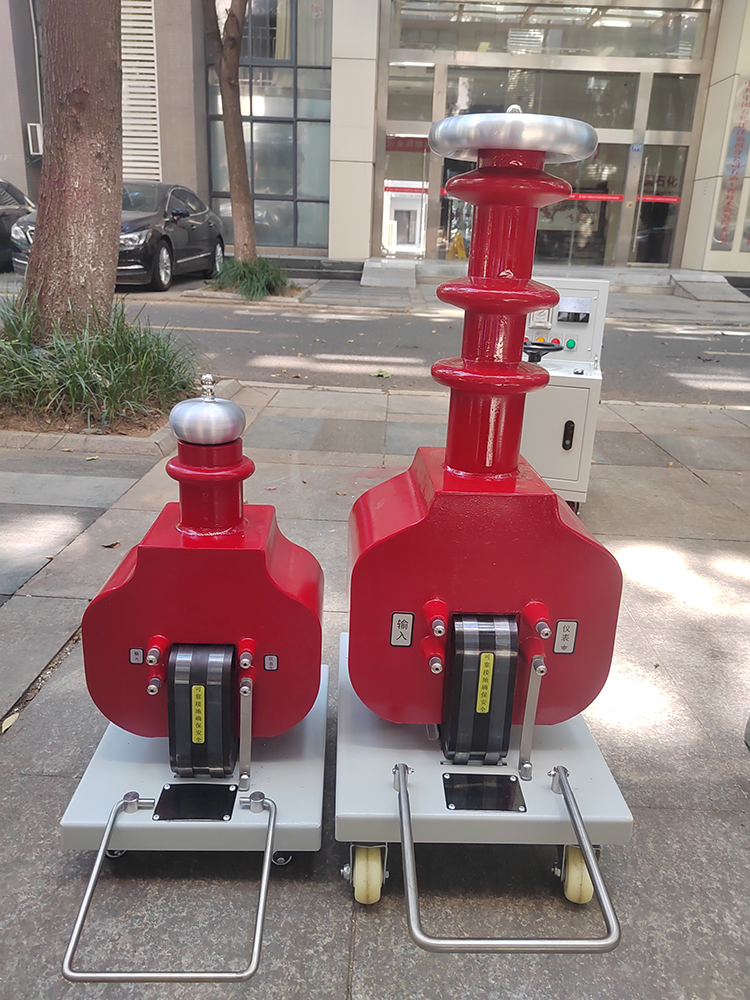

GTB系列干式试验变压器概述

我公司生产的 GTB系列干式试验变压器 是一款融合国外先进技术、采用创新工艺与材料的高性能电力测试设备。其核心优势在于通过 线圈环氧真空浇注成型 和 CD型铁芯 设计，实现了与同容量油浸式变压器相比 重量更轻、体积更小、造型美观 的突破，同时具备 性能稳定、携带便捷、无渗漏油 等特点。此外，该设备通过优化结构有效削弱漏磁，显著提升了绝缘强度和抗湿能力，成为电力系统及电力用户现场检测电器设备绝缘性能、进行直流耐压及泄漏电流试验的理想替代方案，尤其适用于对设备便携性和安全性要求严苛的场景。

核心性能指标

阻抗电压：12%
确保设备在负载变化时电压稳定性，降低损耗。

输出波形：工频正弦波
符合标准测试波形要求，避免谐波干扰，保证试验数据准确性。

表面升温：＜55°C
长时间运行下温升控制严格，延长设备寿命，降低安全隐患。

空载损耗：0.2%～0.35%
极低空载损耗，节能高效，降低运行成本。

连续运行时间：1小时（间续运行连续）
满足常规试验需求，间续模式下可长时间持续工作，适应高强度测试场景。

使用方法与关键注意事项

1. 基础操作规范

前期准备：

仔细阅读变压器及配套控制箱（台）说明书，按图正确连接线路，确保接地线可靠接地。

控制箱电源支持 交流220V/380V 两种规格，通过调压器向变压器低压侧输入，输出电压连续可调至额定值。

安全防护：

为保障设备及试品安全，建议配套使用厂家提供的成套设备，包括：

高压试验变压器（核心设备）

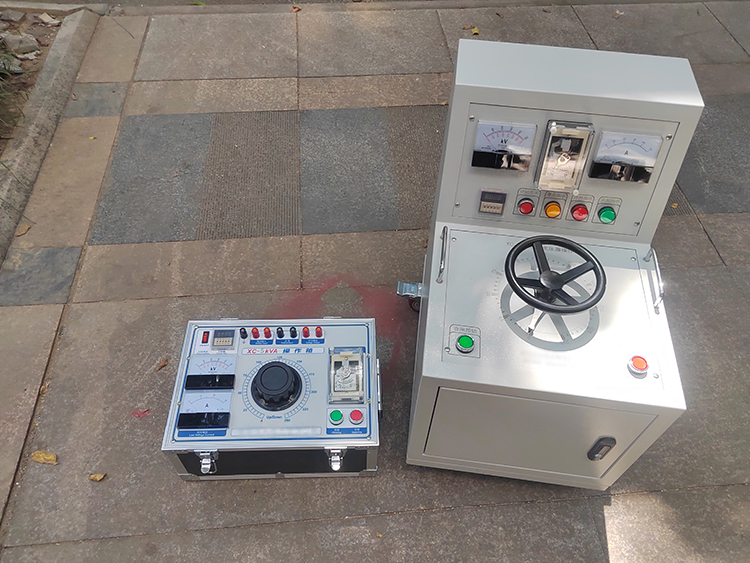

控制箱（台）（电压调节与控制）

分压器（电压监测）

球隙保护器（过压保护）

放电棒（高压释放）

高压油杯/硅堆（直流试验专用）

数显微安表（泄漏电流测量）

2. 直流耐压/泄漏电流试验流程

接线步骤：

将 高压硅堆、微安表 依次连接至变压器高压输出端。

缓慢升压至目标值，实时观察微安表数据，完成试验。

3. 串级连接操作指南

适用场景：需更高输出电压时，可将两台变压器串联使用。

关键要求：

容量匹配：第Ⅰ台与第Ⅱ台额定输出电压相同，容量比为 2:1。

绝缘隔离：第Ⅱ台必须放置于绝缘支架上，确保对地绝缘。

极性校准：

严格按标记连接（参见示意图），若 A、B接反 会导致输出电压为零，需调换接线。

第Ⅱ台变压器底盘需与绝缘支架托盘可靠连接。

独立使用模式：非串级场景下，两台变压器可单独作为独立设备运行。

设备优势总结

技术革新：环氧真空浇注工艺与CD型铁芯设计，突破传统油浸式变压器局限。

高效安全：低损耗、低升温、强绝缘，适配严苛测试环境。

灵活扩展：支持串级连接提升电压，满足多样化试验需求。

集成配套：提供完整测试解决方案，简化操作流程，保障试验可靠性。

GTB系列干式试验变压器以 轻量化、高精度、强安全 为核心，为电力设备检测提供了现代化工具，是提升测试效率与数据准确性的首选产品。

如果您对武汉鄂电电力试验设备有限公司的产品有进一步的咨询或购买意向，您可以拨打厂家直销热线：400-034-8088，或者访问他们的官方网址：www.cepee.cn。他们的专业团队将会为您提供更详细的信息和服务。
