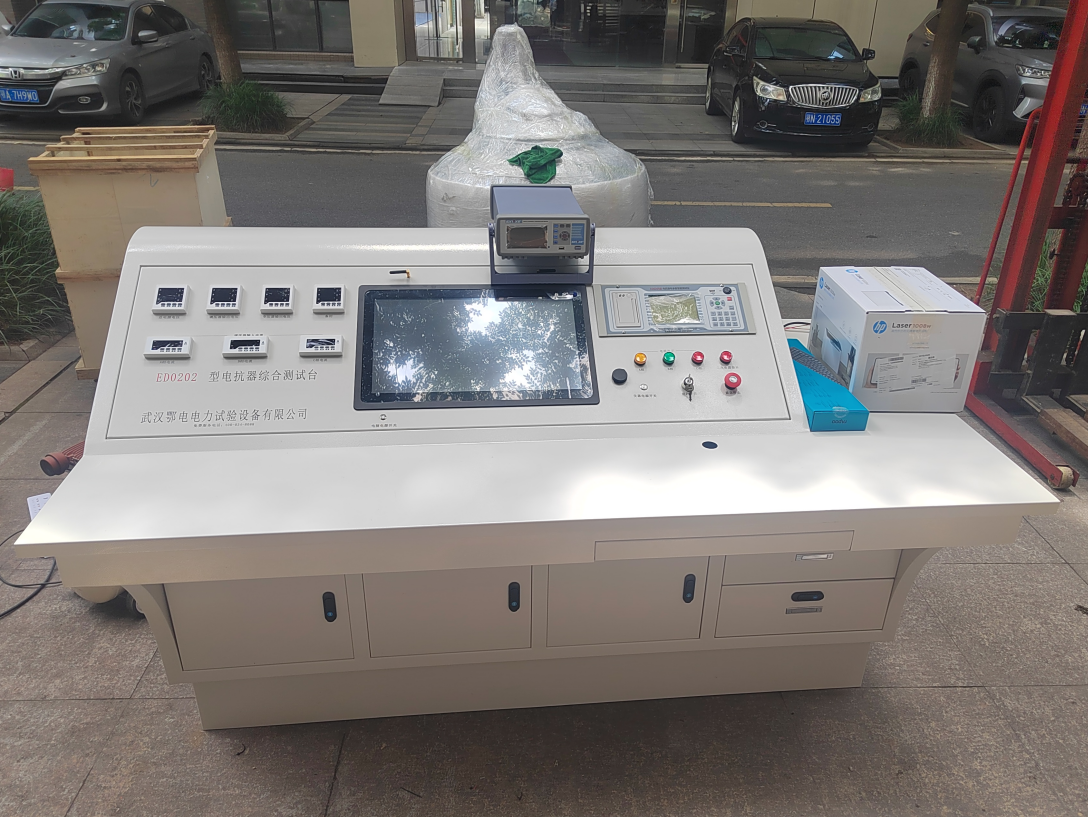

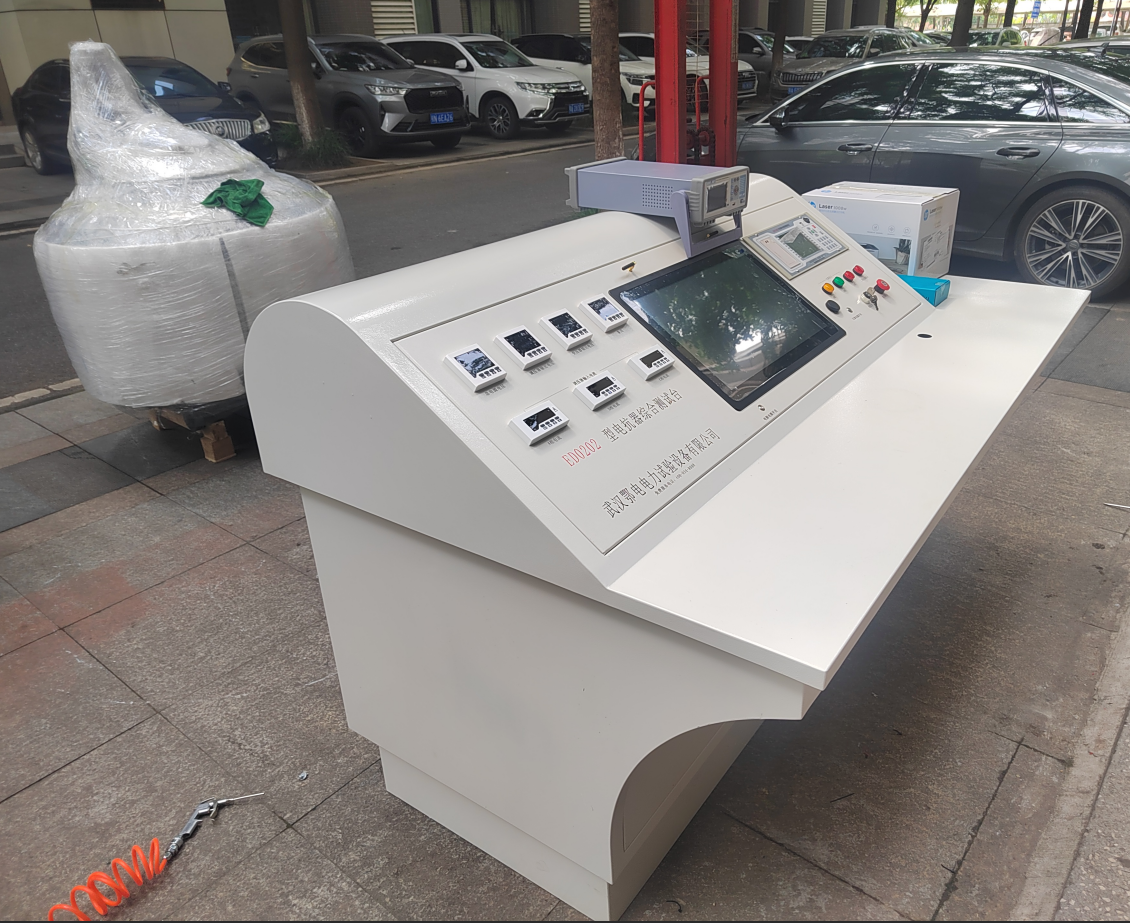

电抗器综合测试台使用说明

一、产品概述

电抗器综合测试台是我公司专为电抗器生产制造厂家精心打造的综合试验系统，融合手动控制与计算机控制模式。该系统具备性能稳定、测试精度高、操作便捷、自动化程度高等显著优势，是开展电抗器例行试验与型式试验的理想设备。

二、产品特点

计算机控制优势：采用 Windows 操作系统，试验软件提供全中文语言环境，试验数据可在屏幕上实时动态显示，方便试验人员及时获取关键信息。

外观与操作设计：试验台外观简约大方，布局合理，操作流程直观易懂。试验人员仅需经过简单培训，即可轻松掌握操作方法，快速上手开展试验工作。

功率分析仪性能：功率分析仪运用高性能 DSP 技术，采用纯电阻取样方式，其工作原理与进口功率分析仪一致，尤其适用于低功率因数试验场合的精确测量，确保测试数据的准确性。

试验报告定制：可根据用户提供的样稿，灵活设计出厂试验报告和打印格式。试验结束后，试验报告可直接打印输出，也可根据测试项目进行编辑后再打印，满足不同用户的多样化需求。

安全防护设计：试验台上配备机械式紧急停止按钮，在试验过程中遇到紧急情况时，试验人员可迅速按下该按钮，有效保障人员、设备以及被试品的安全。

三、适用试验电抗器类型

CKSG 及 CKSC 系列三相串联电抗器

QKSG 及 QKSC 系列三相启动电抗器

HKSG 系列三相进线电抗器等系列产品

磁控电抗器(MCR)型 - SVC

四、产品技术参数

端电压测试范围：0 - 10Kv

电流测试范围：0 - 3000A

试品最大容量：2880Kvar

试品电压等级：0.4、0.6、10、20、35Kv

五、产品测试项目

绕组电阻测试：精确测量电抗器绕组的电阻值，为评估电抗器的电气性能提供基础数据。

端电压、电流测试：实时监测电抗器在运行过程中的端电压和电流大小，确保其工作在正常范围内。

电抗、电感测试：准确测定电抗器的电抗和电感参数，反映电抗器对电流的阻碍作用和储能能力。

损耗测试：测量电抗器在运行过程中的能量损耗，评估其能源利用效率和运行经济性。

工频外施耐压试验：检验电抗器在工频电压作用下，绝缘部分承受过电压的能力，确保其绝缘性能符合安全标准。

匝间耐压试验：检测电抗器绕组匝间的绝缘强度，防止因匝间绝缘损坏而引发的故障，保障电抗器的可靠运行。

六、产品功能扩展

变压器温升试验：可自动绘制温升曲线，直观展示变压器在运行过程中的温度变化情况，为评估变压器的散热性能和热稳定性提供重要依据。

绝缘电阻测试：能够测量绝缘电阻，并计算吸收比及极化指数，全面评估电抗器的绝缘性能，及时发现绝缘隐患。

雷电冲击试验：模拟雷电过电压对电抗器的影响，检验电抗器在雷电冲击下的绝缘耐受能力，确保其在恶劣环境下的安全运行。

七、产品使用注意事项

设备检查：试验前，仔细检查设备外观是否完好无损，附件是否齐全，确保设备处于正常可用状态。

电源确认：确认设备供电电源稳定可靠，电压波动范围符合设备要求，避免因电源问题影响试验结果或损坏设备。

设备自检：设备通电后，让其自动进行自检程序，观察设备运行状态是否正常，如有异常提示或故障现象，应及时排查处理。

规范操作：严格按照说明书中的连线方式与操作说明进行试验，确保试验步骤正确无误，避免因操作不当导致试验失败或设备损坏。

数据记录与设备整理：试验过程中，认真记录各项实验数据，确保数据准确完整。试验结束后，及时断电并拆除连线，将设备装箱妥善保管。

设备清洁与维护：定期对设备进行清洁保养，清除设备表面的灰尘和污垢，检查设备的各个部件是否正常，做好定期维护工作，延长设备使用寿命。
