继电保护校验仪产品资料

一、产品概述

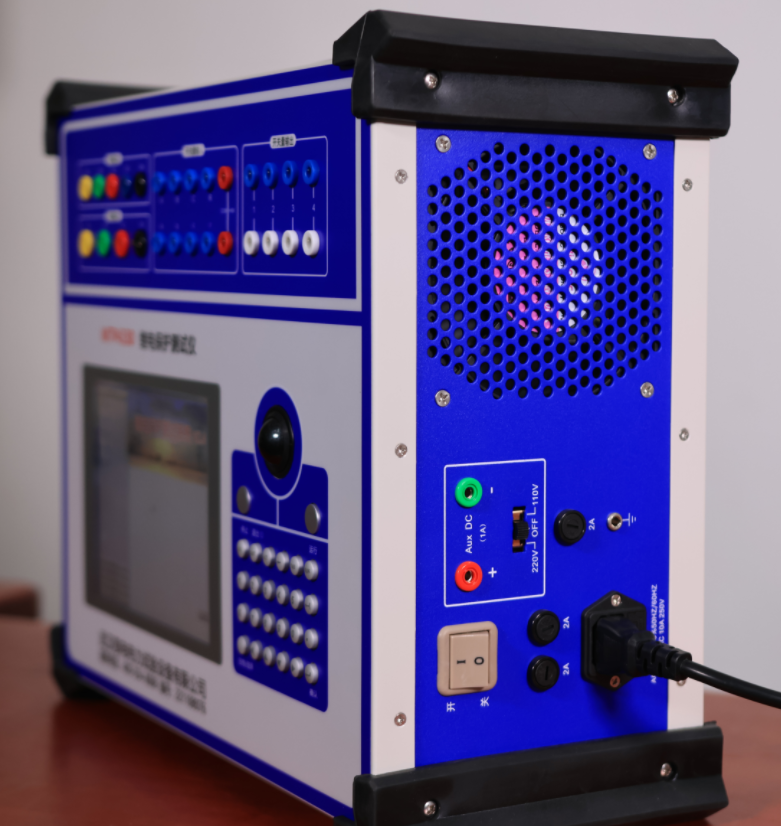

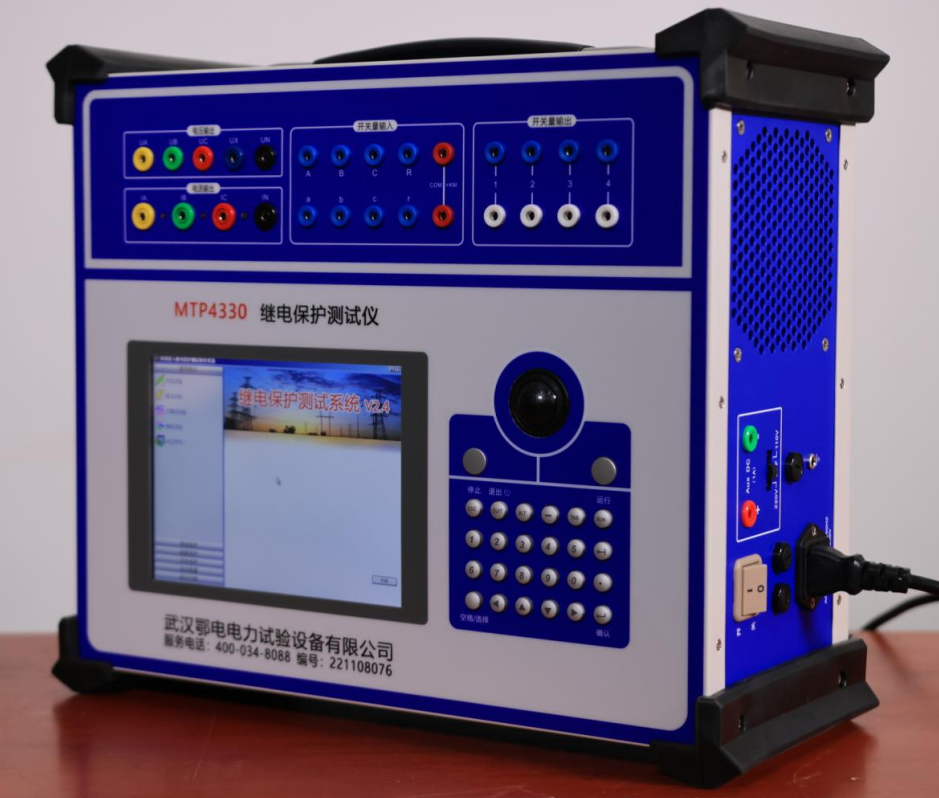

继电保护校验仪是本公司自主研发的新一代校验装置，采用最新电源技术，集成先进电路设计、优质器件选型及人性化面板布局，达到国内领先水平。该仪器具备功能完善、测试数据清晰、操作简便等优势，是电力继保部门进行设备校验与性能测试的首选工具。

二、技术指标与性能

（一）工作条件

工作电源：AC220V±10% ，50Hz

工作环境

温度：-10℃～40℃

湿度：≤85%

大气压：86～106Kpa

（二）输出电源

交流电压：0～250V/3A

交流电流

0～100A/12V

0～50A/25V

0～25A/50V

直流电压：0～320V/3A

直流电流：0～20A/25V

定值输出：DC24V、DC48V、DC110V、DC220V

（三）性能指标

电流、电压表：41/2位

数字毫秒表：0～99.9999s

（四）功能

量度继电器：可测电流、电压继电器启动值、返回值及返回系数。

时间继电器：可测启动值、返回值及动作时间。

中间继电器：可测各类带启动和保持线圈的中间继电器启动值、返回值、保持值及动作时间。

重合闸继电器：可进行电容充电试验、充电时间、重合闸时间和中间元件测试。

差动继电器：可进行直流励磁试验、制动特性试验、伏安特性试验。

其他非常见继电器：可进行相关测试。

三、输出电源操作指南

1. 交流电压输出（0～250V）

步骤：

调节T1至AC250V档位，闭合同步开关。

调节T4，J2端输出0～250V交流电压。

观察X1显示当前电压值，确认ACV指示灯亮起。

2. 交流电流输出（0～25A/50A/100A）

步骤：

调节T1至对应档位（AC25A/AC50A/AC100A），闭合同步开关。

调节T4，J1端输出指定范围交流电流。

X1显示当前电流值，ACA指示灯亮起。

注意：严禁超载使用，避免损坏仪器。

3. 直流电压输出（0～320V）

步骤：

调节T1至DC320V档位，闭合同步开关。

调节T4，J3端输出0～320V直流电压。

X1显示当前电压值，DCV指示灯亮起。

4. 直流电流输出（0～20A）

步骤：

调节T1至DC20A档位，闭合同步开关。

调节T4，J4端输出0～20A直流电流。

X1显示当前电流值，DCA指示灯亮起。

警告：调节电流时不得超过额定值，否则可能导致仪器损坏。

5. 定值输出（DC24V/48V/110V/220V）

步骤：

调节T2至目标电压（24V/48V/110V/220V）。

闭合定值输出开关，J5端输出固定直流电压。

重复项修正：原文档中DC220V输出重复两次，已合并为单次操作说明。

四、使用注意事项

安全接线：接线时关闭电源开关，检查无误后再通电。

预热要求：试验前预热5～10分钟以确保精度。

毫秒表清零：测量触点动作时间前，需将毫秒表归零。

故障处理：

检查保险座，更换同型号保险。

非保险故障请联系售后，勿自行拆修。

短路防护：

禁止输出电源间短路或触点端子与电源短路。

操作顺序：试验完毕先关闭电源，再拆除接线。

说明书参考：使用前详细阅读说明书，确保规范操作。

五、产品优势总结

技术领先：最新电源技术+优化设计，性能稳定可靠。

功能全面：覆盖多种继电器类型及测试需求，适用场景广泛。

操作便捷：面板布局合理，指示灯与显示屏直观反馈状态。

安全保障：多重保护机制（过载、短路防护）降低使用风险。

（注：本资料适用于电力继保部门、设备制造商及科研机构，助力高效完成继电器校验与性能验证。）
