鄂电专家浅谈280℃排烟防火风阀

280℃排烟防火风阀安装在单独排烟或排风、EDQT-608型便携式瓦斯继电器校验仪排烟合用的系统与通风空调系统兼用的风机入口处,平时处于“常开”状态,可通风,当管道内气流温度达280℃时,阀门靠易熔金属的温度熔断器动作而自动关闭,切断气流,防止火灾蔓延。

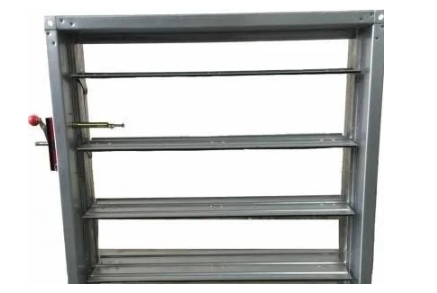

鄂电专家浅谈280℃排烟防火风阀(图1)
280℃排烟防火风阀类型

通常分为常开电动式、ED0203 手持型变压器变比组别测试仪常开手动式、常闭电动式三种,均可输出关闭电信号及启动连锁,熔断关闭温度均为280℃,风阀均可调节开度;不同点是动作方式和复位方式。

1、常开电动式是火灾发生时输入DC24V电信号,执行机构内的电磁铁通电动作,ED0212 变压器铁芯电流检测仪阀门自动关闭;常开型用于排风排烟合用系统或有多个防烟分区的排烟系统,常开电动式仅适用于需要由自控系统远程控制的情况;

2、常开手动式是手动关闭或烟温度达到280℃阀门熔断关闭ED0611型蓄电池组巡检测试仪

3、常闭型用于单独排烟系统,常闭电动式一般应用于需要由自控系统远程控制或需与风机连锁的情况。具体应用中排烟防火阀的常开、常闭设置要求,还得依据排烟口的形式而定。如果排烟口是常闭的,那么就应该设常开的排烟防火阀,ED0615C 智能蓄电池内阻测试仪如果排烟口是常开的,那么就应该设常闭的排烟防火阀,如果排烟口设置的是带防火阀的专用排烟口,那么排烟支管上就不再设排烟防火阀。

280℃排烟防火风阀优点:

1、良好的自锁性能,抗风压能力强。ED0608型直流系统接地故障测试仪2、执行机构驱动灵活,阀片关闭力矩大。3、调节灵活,动作可靠,使用寿命长。

280℃排烟防火风阀功能、特点及技术参数:

1、70℃温感器动作,阀门自动关闭。ED0614-100型单体蓄电池活化仪(防火用)

2、280℃温感器动作,阀门自动关闭。(排烟用)

3、手动关闭,ED0402 氧化锌避雷器测试仪手动复位开启。

4、手动调节叶片角度。

5、输出阀门关闭信号或联锁控制信号。

6、漏风量290m3/h·m2(标准状态)ED0403 氧化锌避雷器综合测试仪

7、绝缘电阻>20MΩ,耐火时间>90min。

8、耐腐蚀性能和动作可靠性符合国家标准。

9、矩形:A*B*L(宽度*高度*厚度)DMC2010 绝缘电阻测试仪100*100*210~630*250*210

10、圆形:φD*L(直径*厚度)φ120*160~φ400*320

非标规格或有特殊要求可以定制ED2300 大功率调节直流阻性负载箱

280℃排烟防火风阀实例安装

在有些建筑消防工程项目中有重复使用这些设备情况ED1311 交流充电桩综合测试仪

某大厦主要是办公和商务,走道长,设置了机械排烟系统,每层楼只有一个防烟分区。每层的排烟主管上设计了一个电动的常闭的防火阀,每层的每个排烟口又设计一个电动的常闭的排烟阀,消防排烟风机的吸入口处也设计了一个电动的常闭的排烟防火阀。显然,ED1320 直流充电桩现场校验仪这种设计存在功能浪费,也是模块、阀门、 建筑成本的浪费。

建议:

方法之一是把排烟口的排烟阀和模块取消,ED0305A型高低压开关柜通电试验台风口改成单层百叶;

方法二是把每层的排烟主管上电动的常闭的防火阀改成常开的280度关闭的防火阀,控制模块改为一般的监视模块。这两种方法同样能达到消防规范要求,并且实际控制起来也十分可靠。
