ED0505D型SF6密度继电器校验仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0505D

【设备名称】：SF6密度继电器校验仪（SF6气体密度继电器校验装置）

【数据来源】：原厂说明书doc

【标签】：SF6密度继电器校验，内置钢瓶自动加压，20℃等效压力换算，指针式/4-20mA智能式，1-3组接点，报警/闭锁/超压值及回复值，8.4寸触控屏，内置打印，1000组存储，全自动校验

ED0505D型SF6密度继电器校验仪为智能化全自动校验设备，采用单周期指令微机技术（运行速度是普通单片机的20倍），可对指针式接点输出及智能式（4-20mA电流输出）SF6密度继电器进行现场校验，也可对SF6密度表、压力表进行校验。仪器采用内置钢瓶自动加压，无需外接气源；核心原理为将任意环境温度下实测压力自动换算为20℃等效标准压力再做比对。仪器以中断方式对继电器动作实时捕获，测量更准确及时；1-3组接点初始状态可为任意常开/常闭，可同时测量响应值与恢复值；配备工业级8.4寸超大触控液晶屏，全中文全触摸操作，同时显示当前压力、20℃压力、环境温度；测试全程自动，规避人为误差；本机最多保存1000组测量数据，内置微型打印机，支持RS232串口（可选USB）上传PC自动生成测试表格；采用进口快速接头与多种开关过渡接头，多数开关无需拆卸即可校验，适合GIS、SF6开关现场检测。

技术指标：

1、测量精度优于0.2；压力显示分辨率0.0001MPa；压力测量范围0至1.0000MPa。

2、温度测量范围-40至120摄氏度；温度测量误差不超过正负1.0摄氏度。

3、工作原理：采用内置钢瓶自动加压，无需外接气源；SF6气体排放量极少。

4、显示方式：工业级8.4寸超大触控液晶屏，同屏显示实测值及标准温度下压力值；操作方式为全中文、全触摸。

5、数据存储：最多保存1000组测量数据；数据打印：内置微型打印机。

6、PC机通讯方式：RS232串口通讯（USB可选）。

7、工作电源：充电适配器输入AC220V正负10%，50Hz；输出DC8.4V（带保护）；整机功耗小于10W。

8、仪器重量主机10.0千克；主机外形尺寸长460毫米乘宽380毫米乘高180毫米。

硬件及成套配件：

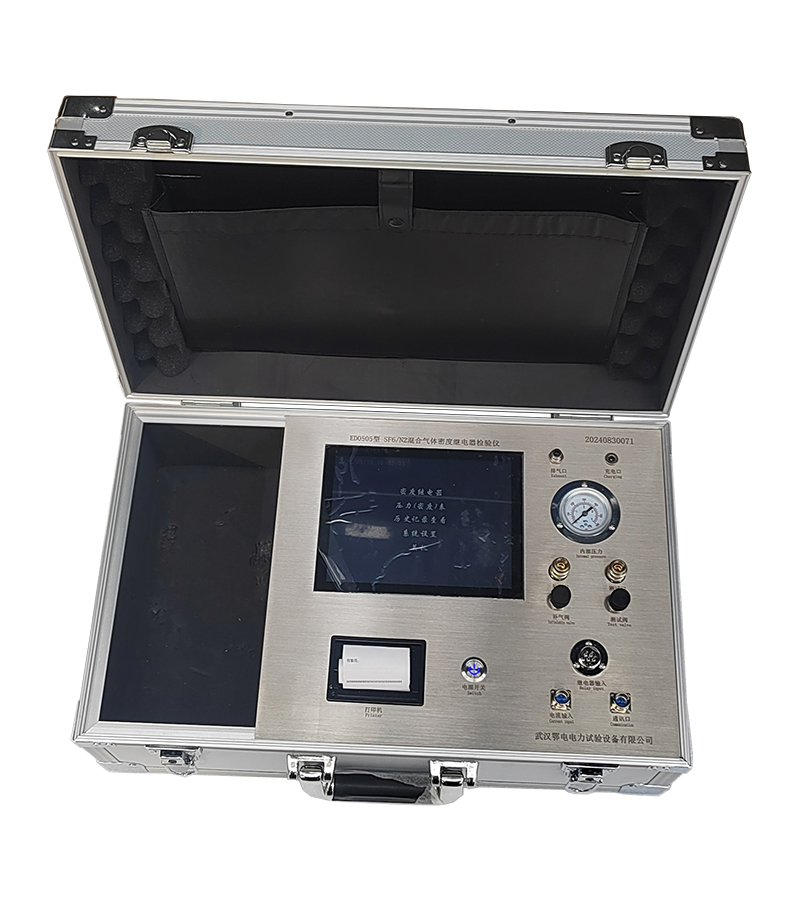

1、主机单元：8.4寸超大彩色触控液晶屏；机械信号输入接口；电流输入插头（4-20mA选配）；测试口（测试阀）、内置气瓶补气阀、内置气瓶充气口、气室测试阀；内置微型打印机；面板压力表；RS232串口（USB可选）；充电接口。

2、内置气瓶：出厂前已充满，内置钢瓶自动加压，无需外接气源。

3、配套物料：充气管道、测试管道、信号线、充电适配器、开关过渡接头；说明书、合格证。

面板关键部件释义：

1、机械信号输入接口：绿/红/黄鳄鱼夹对应待校表接点一、接点二、接点三，黑色鳄鱼夹接各接点另一输出端，采集报警/闭锁/超压接点通断状态。

2、电流输入插头（4-20mA选配）：红夹接正端、黑夹接负端，采集智能式密度继电器电流输出。

3、测试口（测试阀）：连接被校密度继电器；内置气瓶补气阀、充气口用于内置气瓶充气；面板压力表显示气瓶内压力。

4、触控液晶屏：功能选择、参数设定、测试操作、数据查询全触摸完成。

校验项目及原理（20℃等效压力换算）：

1、闭锁回复值：指针零位缓慢充气，发出闭锁动作时记录压力并换算20℃等效值。

2、报警回复值：缓慢充气，发出报警动作时记录压力并换算20℃等效值。

3、超压回复值：缓慢充气至发出超压信号后开始缓慢放气，超压报警信号发出时记录压力并换算20℃等效值。

4、报警值：压力高于报警回复值时匀速放气，发出报警信号时记录压力并换算20℃等效值。

5、闭锁值：缓慢匀速放气，发出闭锁信号时记录压力并换算20℃等效值。

6、超压值：缓慢匀速充气，发出超压信号时记录压力并换算20℃等效值。

主要测试功能：

1、SF6密度继电器全自动校验：兼容指针式接点输出、智能式4-20mA电流输出（选配）；可同时测1-3组接点响应值（上升值）与恢复值（下降值）。

2、内置钢瓶自动加压：无需外接气源，全自动完成充放气校验过程，SF6气体排放量极少，减少环境污染。

3、压力（密度）表测量：按上升或下降按键升压或降压，测量压力表、密度表。

4、数据管理：存储1000组带时间戳数据永久保存；历史数据查询、打印；内置微型打印机打印现场测试数据和历史存储数据；RS232（可选USB）上传PC自动生成测试表格。

5、系统设置：密度继电器密度范围上下限设置、继电器类型选择、密度显示方法（表压法/绝压法）、时间修改、删除历史记录、仪器自校（专业密码操作）。

标准作业流程：

1、接线准备：确认被校密度继电器控制电源已断开；接好机械信号线（或4-20mA选配电流线）；用仪器自带测试管道将被校密度继电器连接到面板测试口。

2、开机与功能选择：接通电源开机，触摸功能选择界面进入相应操作。

3、密度继电器校验设定：设定密度继电器密度范围下限、上限（定义测试量程范围，压力升到上限停止，2秒后转下降模式）；选择密度继电器类型（常规机械动作式0、电流输出式1）；选择密度显示方法（表压法0、绝压法1）；修改系统时间；按确定保存设置。

4、密度继电器校验：输入继电器编号（最多16位，非必须）后进入复位模式，复位完成自动进入测试模式；按屏幕提示接好继电器，打开面板测试阀阀门，按开始进入测试，整个测试全自动进行，可按返回键立即终止；测试完成后可保存数据、打印当前测试记录，按继续键进行下一次测量；测量完毕关闭测试阀阀门。

5、压力（密度）表测量：打开面板测试阀阀门，按上升或下降按键升压或降压，再次按键动作停止；退出界面前关闭测试阀阀门并将压力降至0.01MPa以下。

6、历史数据查询：按上页或下页翻看记录，按打印输出当前记录。

7、关机：关机时不可直接关闭电源开关，先关闭补气阀和测试阀，断开所有外部连线，选择主菜单上的关机选项，等待主机显示关机提示后再关闭电源，完成本次使用。

内置气瓶使用方法：

1、内置气瓶压力检查：测试前检查内置气瓶内气体（出厂前已充满），面板压力表指示值即瓶内压力；瓶内气压低于所需测试密度继电器行程范围最高值时需充气，充气气压不得超过1.5MPa。

2、内置气瓶充气：充气管道一端接仪器面板内置气瓶充气口，另一端接气源钢瓶减压阀；确认面板测试口阀门关闭，先打开气源钢瓶阀门并调节减压阀，再打开仪器面板气瓶补气阀，观察面板压力表缓慢上升；充满后（瓶内气压约1.5MPa）依次关闭气瓶充气阀门、减压阀、气源钢瓶阀门，拆下充气管道。

重要使用注意事项：

1、使用内置大容量电池供电时，先查看屏幕右下角电池状态，电池显示为空时充满电后再使用；充电时适配器指示灯为红色，充满后变绿色，预计充电时间约12小时。

2、使用前查看内置气瓶压力值，瓶内气压低于密度继电器行程范围最高值时需先充气。

3、做密度继电器、压力表校验测量之前，若屏幕显示当前压力小于0.20MPa，应确认面板气室测试阀是否打开。

4、校验前必须先确认被校表不带电源再连接。

5、长期不使用，每隔两个月对内置电池充放电一次。

6、仪器属精密设备，使用、运输过程避免强烈震动。

7、仪器自校功能供中试人员或使用单位专业调校人员使用，非专业人员操作会影响仪器精度。

8、严禁使用带杂质的气源；测试管路严禁进入油污。

9、关机必须通过主菜单关机选项，不可直接关闭电源开关。

保修条款：公司对产品实行三包，用户遵守使用原则前提下确因制造质量问题引起不能正常工作，公司负责包修、包换、包退；保修期为壹年，自用户实际收到货物之日起计算。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；避免雨淋及潮湿环境使用，机旁不放液体容器；适配器电线插头磨损损坏、使用中无声音/异味/烟雾立即断电送修；清洁前拔掉电源插头，勿湿手插拔；外壳接地柱必须可靠接地；测试导线与带电端子连接时勿随意插拔；注意端子额定值，勿无盖板运行，勿触摸裸露接点；勿在易爆环境操作，保持产品表面清洁干燥。

设备类型：SF6密度继电器便携式全自动校验仪

设备型号：ED0505D

核心用途：SF6密度继电器现场校验；内置钢瓶自动加压，无需外接气源；20℃等效压力自动换算；测报警/闭锁/超压值及对应回复值；兼容指针式接点、4-20mA智能式输出（选配）；1-3组接点任意常开/常闭同时测；压力表密度表测量；1000组存储，内置打印，RS232/USB上传电脑；仪器自校准；不解体现场校验

显示交互：工业级8.4寸超大触控液晶屏；全中文全触摸操作；同屏显示实测压力、20℃压力、环境温度；功能选择、继电器设定、密度继电器校验、压力表测量、历史数据查询界面；屏幕右下角电池状态显示

工作模式：SF6密度继电器全自动校验；压力（密度）表测量；历史数据查询打印；RS232/USB上传；系统时间、量程、类型、显示方式设置；内置气瓶充气；密码保护仪器自校准

关键能力：优于0.2测量精度，0.0001MPa分辨率；内置钢瓶自动加压，SF6排放极少；单周期微机实时中断捕获，运行速度20倍；1-3组接点响应/恢复值同测；-40至120摄氏度测温；进口快速接头+多规格过渡接头；8.4寸触控屏；内置打印机，1000组存储

供电规格：充电适配器输入AC220V正负10%，50Hz；输出DC8.4V带保护；整机功耗小于10W

性能参数：压力0至1.0000MPa；温度-40至120摄氏度；存储1000组；主机10.0千克

危险禁忌：关机必须走主菜单关机选项，不可直接关电源开关；插拔充电前注意适配器状态；校验前断开被校表外接电源；测试前确认气室测试阀状态；内置气瓶充气不超过1.5MPa；自校准仅限专业人员；气源洁净无油污；长期存放每两个月充放电；避免强烈震动；禁止私自拆机维修
