ED5000-A型无线遥控电动验电器试验支架设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED5000-A

【设备名称】：无线遥控电动验电器试验支架

【数据来源】：原厂说明书doc

【标签】：DL740-2014，验电器预防性试验，10-500kV验电器检测，启动电压，同向干扰，反向干扰，均压环均压球，移动导轨平车

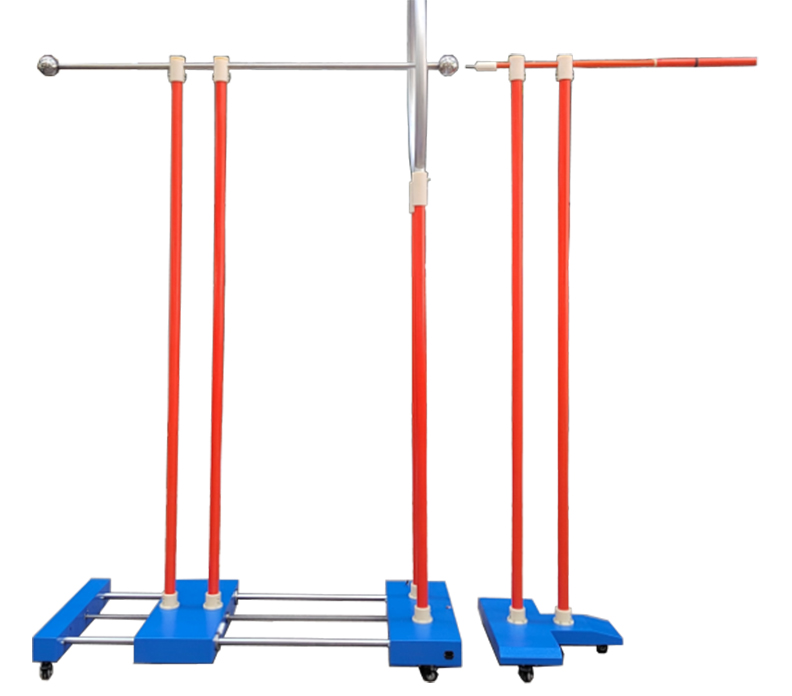

ED5000-A型无线遥控电动验电器试验支架依据国电发[2002]777号《电力安全工器具预防性试验规程》、DL740-2014标准研制，用于10kV～500kV电压等级验电器功能检测。可完成验电器启动电压检测、同向干扰电场检测、反向干扰电场检测；区分带接触电极延长段、不带接触电极延长段两类验电器，对应不同电极间距、均压环、均压球、对地高度配置；整套设备分为两套规格支架，分别适配10-35kV、66-500kV，带导轨移动平车，通过移动平车调整电极间距，试验需要外接升压变压器配合完成高压试验。

技术指标：

1、工作环境温度-25℃～55℃；湿度20%-75%RH，支持连续运行。

2、10kV-35kV支架规格：外形1.5m*0.6m*2m，重量23kg；配置Φ550mm均压环、Φ60mm均压球，均压环圆心对地高度≥1.5m。

3、66kV-500kV支架规格：外形2.4m*0.7m*4m，重量32kg；配置Φ1050mm均压环、Φ100mm均压球，均压环圆心对地高度≥2.5m。

硬件及成套配件：

1、主机支架部件：接线端子、均压球、均压环、验电器固定位、固定器、绝缘管、普通移动平车、带标尺导轨移动平车；平车可滑动调节电极间距。

2、标准配件：移动平车2台、固定杆3根、铝均压环1套、连接线4根、接触电极1套、螺丝若干。

面板关键部件释义：

1、均压环：产生标准试验电场，不同电压等级更换对应直径规格。

2、均压球：高压端电场均衡部件，区分大小两种规格。

3、带导轨标尺平车：移动调整电极间隔距离a1/a2，标尺标记不同电压档位位置。

4、绝缘管：支架绝缘支撑部件。

5、移动平车：用来夹持固定被测验电器。

主要测试功能：

1、验电器启动电压检测：验电器报警启动电压在标称电压15%-40%判定合格。

2、同向干扰电场检测：均压环、均压球同时接高压，升至验电器标称值0.4-0.45倍，验电器应报警为合格。

3、反向干扰电场检测：均压环接高压，均压球接地，升至验电器标称值0.6倍，验电器不应报警为合格。

4、支持两类验电器试验：带接触电极延长段、不带接触电极延长段，按照DL740-2014设置对应的电极间距与对地高度。

标准作业流程：

1、根据被测验电器电压等级选择对应规格支架，核对均压环、均压球规格，按照标尺移动导轨平车，设置标准电极间隔距离。

2、整套装置底座可靠接地，接好全部地线；被测验电器固定于移动平车，调整位置，带接触电极款金属头部与均压球接触。

3、外接升压变压器高压引线接至均压球延长杆，人员撤离至安全区域。

4、启动电压试验：均匀升压，记录验电器报警瞬间电压，判定是否处于标称电压15%-40%区间。

5、同向干扰试验：均压环与均压球同时接高压，升压至标称0.4-0.45倍，观察验电器是否报警。

6、反向干扰试验：均压环接高压，均压球接地，升压至标称0.6倍，观察验电器不应报警。

7、试验全部完成，降压归零，充分放电后再拆除接线与样品。

重要使用注意事项：

1、本支架仅为工装，必须外接升压变压器才能开展高压试验，不可单独使用。

2、设备底座务必可靠接地。

3、定期维护保养，导轨部位涂抹润滑油，保持整套支架洁净。

4、严格遵循DL740-2014，不同电压等级必须使用对应尺寸均压环、均压球、对地高度、电极间距。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为磕碰、进水、错接线、私自拆机造成损坏不在免费保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:验电器预防性试验工装支架

[设备型号]:ED5000-A

[核心用途]:依据DL740-2014做10-500kV验电器功能校验；启动电压、同向干扰、反向干扰三项试验；适配带/不带接触电极延长段验电器；导轨平车调节电极间距；需外接升压变压器

[显示交互]:无电子显示；依靠导轨标尺定位距离；配合升压设备读取高压数值

[工作模式]:验电器启动电压测试；同向干扰电场试验；反向干扰电场试验；分10-35kV、66-500kV两套工况

[关键能力]:两套支架规格；可更换均压环均压球；导轨标尺定位电极间距；满足DL740-2014全部工装尺寸要求；可连续运行

[供电规格]:无内置供电，依赖外接升压试验变压器

[性能参数]:-25~55℃工作温度；10-35kV重23kg；66-500kV重32kg

[危险禁忌]:必须外接升压变压器；底座可靠接地；定期给导轨上润滑油；高压试验人员撤离安全区；试验后充分放电再操作；禁止私自拆机维修
