EDDHGQ‑C 电子式互感器校验仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：EDDHGQ-C

【设备名称】：电子式互感器校验仪

【数据来源】：原厂说明书 doc

【标签】：数字化变电站，电子式互感器在线校验，模拟量 / 数字量输出，比差角差，虚拟仪器，IEC61850，空芯线圈在线校验，0.05 级精度，ECT/EVT

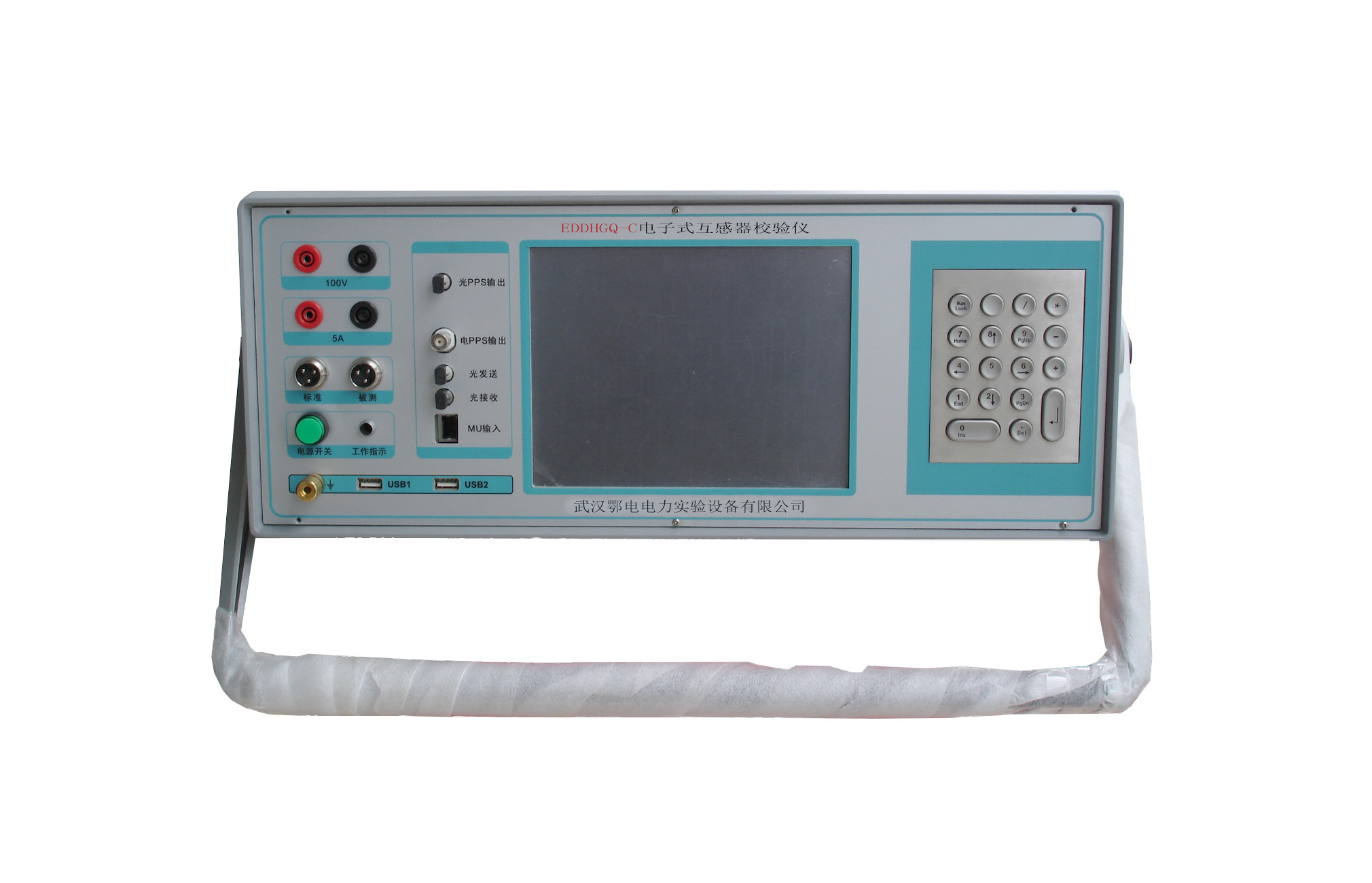

EDDHGQ-C 电子式互感器校验仪是数字化变电站最重要的底层关键设备，用于电子式互感器长期运行性能的在线监测，将互感器定期检修方式转变为状态检修，发现设备潜在故障、预防早期失效、提高运行效率。在数字化变电站中 A/D 变换前移（由二次设备转移到一次设备完成），本仪器通过在线校验提供不停电、实时监测电子式互感器的手段；同时可用于电子式互感器生产厂家出厂测试误差，以及电力计量部门的计量校准。产品按 GB/T 20847.7 电子式电压互感器、GB/T 20847.8 电子式电流互感器标准及 IEC61850 通讯标准，基于虚拟仪器实现电子式互感器模拟量、数字量输出的比差、角差校验与记录，也可用于传统电流、电压互感器校验及电子式互感器离线校验，为电力试验、计量、施工单位提供可移动的电子式互感器校验装置。

系统构成：

1、电流标准通道：传感部分（专利高准确度空芯线圈）、采集器、传输模块、电源管理模块。

2、电流被测通道：被校互感器、信号转换器、传输模块。

3、电压标准通道：传感部分、采集器、传输模块、电源管理模块。

4、电压被测通道：被校互感器、信号转换器、传输模块。

5、校验仪数据处理平台（计算机）。

工作原理：不停电情况下，传感部分将传输线电流转换成电压信号，校验仪通过采集器获取标准与被校互感器电参量，以标准格式上传计算机；数据处理平台对同一时刻两信号比对处理，计算出被校互感器误差，显示并记录测量结果；电压通道原理相同。

（系统构成：EDDHGQ-C 校验仪、操作控制台、标准电压互感器、升压器）

技术特点：

1、符合 GB/T 20847.7/8、IEC61850-9-1 标准。

2、适用电子式电流、电压互感器模拟量输出接口、数字量输出接口校验，也适用传统电流、电压互感器校验。

3、基于虚拟仪器设计，操作简单、配置灵活、系统稳定。

4、准确度等级 0.05 级，具备 S 级校验功能，可用于 0.2S 级电子式电流互感器、0.2 级电子式电压互感器比对校验。

5、专利高准确度空芯线圈实现电子互感器在线校验。

6、高精度插值法同步，保证被校与标准互感器数据严格时序同步。

主要测试功能：

1、灵活配置：传统电流互感器校验 / 传统电压互感器校验 / 电子式电流互感器校验 / 电子式电压互感器校验。

2、计算被校与标准互感器电流 / 电压有效值的比差、角差。

3、显示一次导线电流、电压、频率等相关信息，综合评估被校参数。

4、显示被校互感器输出实时波形及相关设置；自动保存校验数据、生成报表。

5、灵活配置试验参数、测试范围、测试次数、采样点数等信息。

性能指标：

1、一次额定电压：220V、380V、10kV、35kV、110kV、220kV、500kV。

2、一次额定电流：可根据用户要求定制。

3、测量范围：电压 80%～150% Un（Un 为一次额定电压）；电流 1%～120% In（In 为一次额定电流）。

4、工作电压：AC220V±10%，50±0.5Hz。

5、准确度等级：电流 0.05 级，电压 0.05 级。

6、整机功耗＜20W。

7、执行标准：IEC60044-7/8、IEC61850-9-1。

8、使用温度：户内部分 0℃～40℃；户外部分-25℃～+50℃；相对湿度≤85%（25℃）。

9、海拔高度＜2500m；大气压力 80kPa～110kPa。

10、使用寿命≥10 年。

11、电磁兼容满足 IEC60044-8、GB/T20847.8。

12、振动符合 GB/T11287-2000 Ⅰ 级；冲击和碰撞符合 GB/T14537.13-1993 Ⅰ 级。

校验接线方案（原理）：

1、电子式电压互感器模拟输出校验：PT 标准互感器与 EVT 电子式电压互感器比对。

2、电子式电流互感器模拟输出校验：CT 标准互感器与 ECT 电子式电流互感器比对。

3、电子式互感器数字输出校验。

重要使用注意事项：

1、本仪器为数字化变电站关键校验设备，接线严格按照电压 / 电流标准通道、被测通道对应连接，试验前核对一次额定电压、电流参数设置。

2、校验仪外壳必须可靠接地，确保人身安全。

3、属高压试验设备，试验过程遵守高压试验安全规范，禁止带电插拔测试线。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为磕碰、进水、错接线、私自拆机造成损坏不在免费保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。
