EDZL-3型界面张力测试仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：EDZL-3

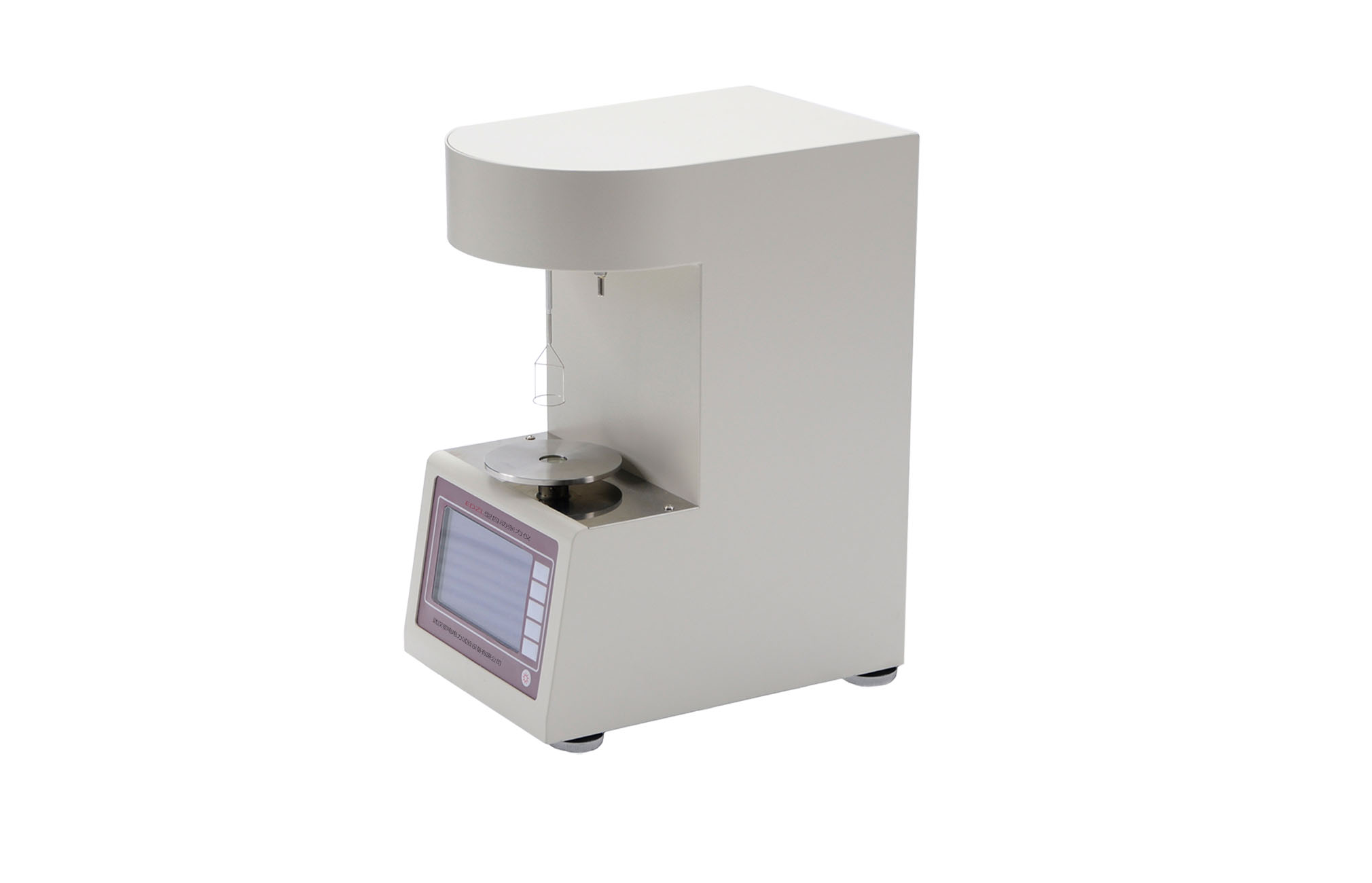

【设备名称】：界面张力测试仪（圆环法）

【数据来源】：原厂说明书doc

【标签】：GB6541-86，圆环法，表面张力，油-水界面张力，铂环法，液晶中文菜单，砝码标定，纯水标定，油品理化检测

EDZL-3型界面张力测试仪依据GB6541-86《石油产品油对水界面张力测定法（圆环法）》研制，用于测定各类液体液-气相表面张力、矿物油与水之间液-液相界面张力。仪器采用高频感应微小位移自动平衡扭力天平系统，大屏幕点阵背光液晶、中文菜单+无标识按键；自动化程度高，重复性好；支持砝码标定、纯水标定，输入样品密度、环境温度实现温度补偿，可对接打印机、计算机，适用于电力油品试验室绝缘油界面张力检测。

技术指标：

1、测量范围：2～100mN/m；灵敏度、准确度、分辨率：0.1mN/m；重复性0.3%

2、工作环境温度10～30℃（典型25℃）；湿度20-75%RH

3、供电AC220V±5% 50Hz，整机功率20VA

4、外形尺寸185×260×360mm；整机重量15kg

硬件及成套配件：

1、主机单元：大屏幕点阵液晶显示屏；无标识功能按键；样品盘、样品杯；铂环与环架杆；零点微调旋钮、满量程微调；三个可调机脚水准调节；电源开关、电源插座、1A熔丝盒；打印机/计算机通讯接口。

2、配套物料：铂金环1个、挂件1套、标定砝码1套、张力样品杯2个、电源线；合格证。

面板关键部件释义：

1、样品杯：盛放被测液体试样；

2、零点微调：仪表零点调节，砝码标定前读数调整至0001-0010，最佳0005；

3、环架杆：悬挂铂环，测试受力传递部件；

4、铂环：核心检测元件，需灼烧清洁，手禁止直接触碰；

5、机脚：调节整机水平，使水准泡居中；

6、满量程微调：量程校准；

7、通讯接口：外接打印机、计算机输出测试数据。

主要测试功能：

1、液体表面张力、油-水界面张力测量，执行GB6541-86圆环法标准。

2、仪器校准：砝码标定（冲击、移位后做精度校验）；纯水标定（71-72mN/m作为合格判定）。

3、参数设置：录入样品密度、环境工作温度，用于温度补偿与张力系数计算。

4、系统时间调整；测试结果按国标公式自动运算输出；支持外接打印、电脑通讯输出。

标准作业流程：

1、安装调平：放置于无风稳固台面；拆卸上顶板，装配环架杆与铂环，铂环酒精灯氧化焰灼烧洁净（拆装铂环务必关闭电源，禁止手触碰铂环）；调节机脚，使水准泡居中，复原上顶板。

2、开机进入主菜单，功能选项包含：砝码标定、参数设定、纯水标定、样品测试、时间调整。

3、参数设定：录入样品密度、环境工作温度，用于温度补偿计算。

4、标定校验

-砝码标定：一般情况无需操作；仪器受撞击、搬动后使用；零点微调把读数调到0001-0010；按菜单提示完成砝码标定；标定值与原厂值在±20个A/D数值内代表仪器状态正常。

-纯水标定：严格按标准清洗样品杯与铂环；装入纯水执行标定；合格结果71-72mN/m；不合格重新清洗灼烧铂环。

5、样品测试：清洗样品杯、铂环；装入待测样品，菜单进入样品测试，按提示完成试验，输出界面/表面张力结果。

6、测试完毕，取下铂环、样品杯清洗干净收纳。

计算公式：

界面张力 б = M × F

M：仪表初次显示读数(mN/m)；F为修正系数，由水密度、试样密度、铂环半径等参数运算得到。

重要使用注意事项：

1、试验环境避免空气对流吹风，会直接干扰测量结果。

2、铂环必须保持洁净，拆装铂环必须关闭仪器电源；灼烧后禁止手触碰，安装保证圆环平面水平、圆度完好。

3、样品杯严格除油污，按标准溶剂顺序清洗；优先使用高纯度蒸馏水做纯水标定。

4、仪器遭受撞击、搬运移位，需要执行砝码标定校验精度。

5、工作环境控制温度10-30℃，典型试验温度25℃。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为磕碰、进水、错接线、私自拆机造成损坏不在免费保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:圆环法界面/表面张力测试仪

[设备型号]:EDZL-3

[核心用途]:按照GB6541-86测试液体表面张力、油-水界面张力；砝码+纯水双重标定；温度补偿；中文液晶菜单；可外接打印电脑通讯；绝缘油等油品理化试验

[显示交互]:背光点阵大屏幕液晶；主菜单（砝码标定、参数设定、纯水标定、样品测试、时间调整）；无标识按键；显示仪表读数、张力测量结果

[工作模式]:砝码标定；参数录入（密度、温度）；纯水标定；样品张力测试；系统时间设置；外接数据输出

[关键能力]:2-100mN/m量程，0.1mN/m分辨率；扭力天平高频感应位移测量；GB6541-86标准自动计算；水准调平；铂环圆环法测试原理

[供电规格]:AC220V±5% 50Hz

[性能参数]:准确度0.1mN/m；重复性0.3%；整机15kg

[危险禁忌]:测试环境禁止吹风；拆装铂环必须关机；铂环灼烧后禁止手触碰；搬动撞击后必须砝码标定；样品杯、铂环严格除油污；禁止私自拆机维修
