ED0505C 型 SF6 密度继电器校验仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0505C

【设备名称】：SF6 密度继电器校验仪

【数据来源】：原厂说明书 doc

【标签】：SF6 密度继电器校验，20℃等效压力换算，指针式 / 4-20mA 智能式，1-3 组接点，报警 / 闭锁 / 超压值及回复值，全自动校验，RS232 数据上传，内置锂电池，不解体现场校验

ED0505C 型 SF6 密度继电器校验仪为智能化全自动便携式校验设备，采用单周期指令微机技术（运行速度是普通单片机的 10 倍），可对指针式接点输出及智能式（4-20mA 电流输出）SF6 密度继电器进行现场校验，也能对 SF6 密度表、压力表自动校验。核心原理：密闭气体压力随温度变化，将环境温度下实测压力自动换算为 20℃等效标准压力后再做比对。仪器以中断方式对继电器动作实时捕获，测量更准确及时；1-3 组接点初始状态可为任意常开 / 常闭形式，可同时测量各组响应值与恢复值；320×240 大屏汉字操作，同时显示当前压力、20℃压力、环境温度；测试全程自动，规避人为误差；本机永久保存 100 组数据，支持 RS232 上传 PC 自动生成测试表格，可选配台式微型针打；采用进口快速接头与多种开关转接接头，多数开关无需拆卸即可校验；高容量内置电池并显示电量，适合 GIS、SF6 开关现场检测。

技术指标：

1、测量精度 0.25 级；压力测量范围 0～1.6MPa，分辨率 0.001MPa。

2、测温范围-40℃～85℃，分辨率 0.1℃；仪器使用温度-30～85℃。

3、存储容量 100 组，断电永久保存；通讯接口 RS-232；选配台式微型针打。

4、工作电源 AC220V±10% 50Hz，内置 DC8.5V 锂电池。

5、主机重量 3.0kg；主机外形 360×240×110mm；附件箱 430×310×160mm。

硬件及成套配件：

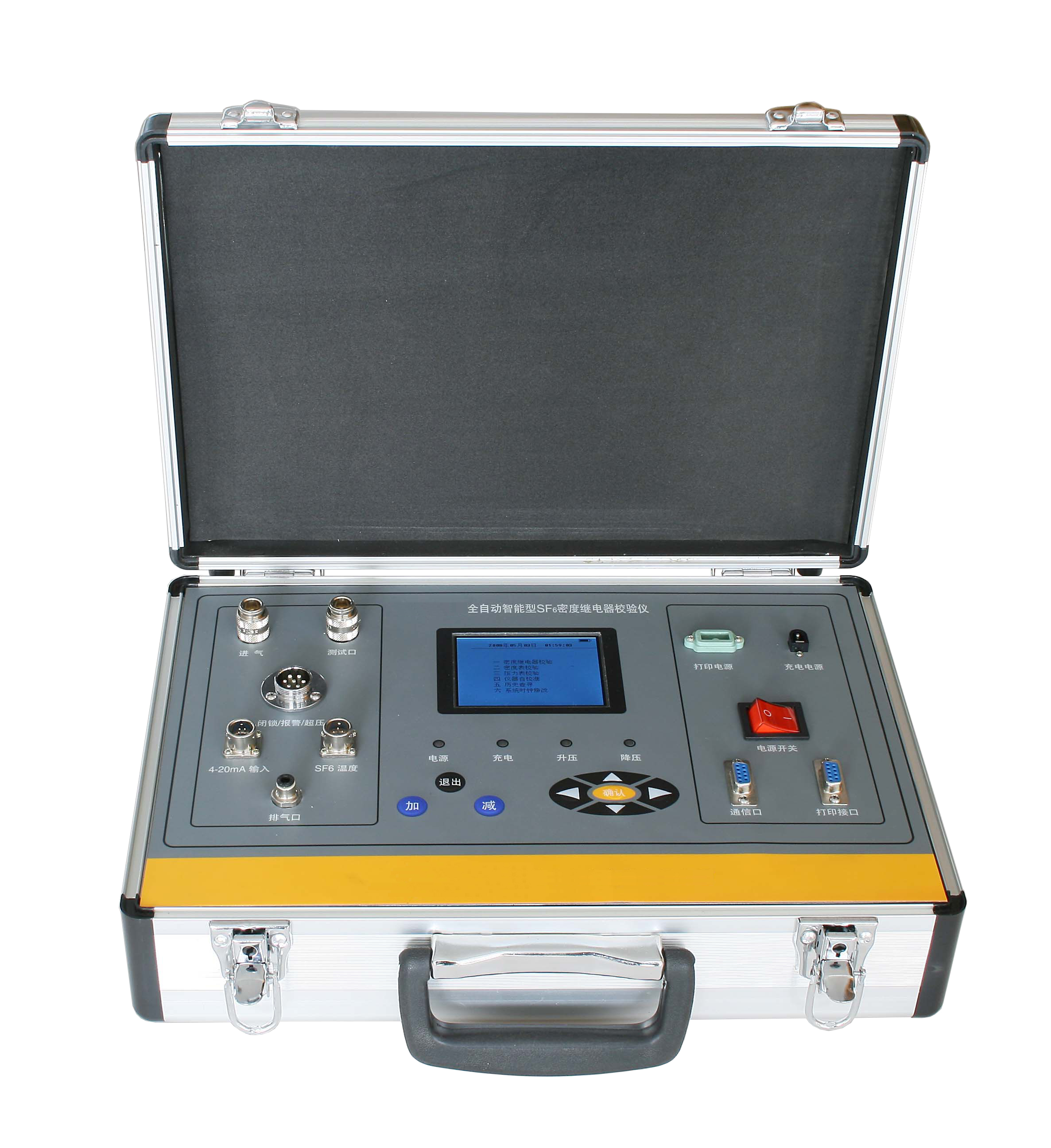

1、主机单元：320×240 中文液晶显示屏；操作按键；SF6 温度传感器插座；七芯接点信号输入、四芯 4-20mA 信号输入；进气口、测量口；RS232 通讯口；电源开关。

2、配套物料：充电器、测量 / 进气 / 充气管路 3 根、信号传输线、便携式 SF6 气瓶、减压阀；说明书、合格证。

面板关键部件释义：

1、七芯信号插头：绿 / 红 / 黄鳄鱼夹对应待校表接点一、接点二、接点三，黑色鳄鱼夹接各接点另一输出端，采集报警 / 闭锁 / 超压接点通断。

2、四芯信号插头：4-20mA 输入红夹接正端、黑夹接负端，采集智能式密度继电器电流输出。

3、SF6 温度传感器（三芯）：捆于测试气路接入‘SF6 温度’插座，采集环境温度用于 20℃换算。

4、进气口：接 SF6 气瓶气源；测量口：接被校密度继电器。

5、电源 / 充电指示灯：电源接通点亮，充电时点亮，充满后熄灭。

校验项目及原理（20℃等效压力换算）：

1、闭锁回复值：继电器指针零位缓慢充气，发出闭锁动作时记录压力换算 20℃等效值。

2、报警回复值：缓慢充气，发出报警动作时记录换算 20℃等效值。

3、超压回复值：缓慢充气至发出超压信号后开始缓慢放气，超压报警信号发出时记录换算 20℃等效值。

4、报警值：压力高于报警回复值时匀速放气，发出报警信号时记录换算 20℃等效值。

5、闭锁值：缓慢匀速放气，发出闭锁信号时记录换算 20℃等效值。

6、超压值：缓慢匀速充气，发出超压信号时记录换算 20℃等效值。

主要测试功能：

1、SF6 密度继电器全自动校验：兼容指针式接点输出、智能式 4-20mA 电流输出；可同时测 1-3 组接点的响应值（上升值）与恢复值（下降值）。

2、充、放气自动校验：接点一 / 二 / 三单项、组合（两相、三相）升压值和降压值校验，全程自动完成，结束提示保存、支持打印或重新校验。

3、附加校验：任意环境温度下对常温压力表、SF6 密度表自动校验。

4、数据管理：存储 100 组带时间戳数据永久保存；历史数据查询、一键删除全部记录；RS232 上传 PC 自动生成专用测试表格；选配打印机现场打印。

5、系统功能：设备编号、校验员编号设置；系统时钟修正；仪器自校准（密码进入，供专业人员调校）；电池电量显示。

标准作业流程：

1、接线准备：确认被校密度继电器控制电源已断开、处于无外接电源状态；接好七芯或四芯信号线；三芯温度传感器插入‘SF6 温度’插座；气瓶接仪器进气口，被校表接测量口，检查管路无漏气。

2、打开仪器电源，经约 20 秒延时进入初始化界面：按确认键直接进入功能选择菜单；按其它键进入设备编号和校验员设置菜单。

3、功能选择界面：选择密度继电器校验、历史数据查询、系统时钟修正、仪器自校等项目。

4、接点状态选择：按上 / 下键换行，左 / 右键改变‘常开’‘常闭’，确认保存。

5、密度继电器校验：选择继电器种类（指针式 / 4-20mA 智能式），设定校验对比值，选择校验项目；进入充、放气自动校验界面，仪器自动捕获接点上升 / 下降值，换算 20℃等效压力；结束显示‘校验 OK’，按确认键保存，按‘+1’打印、按‘-1’重新校验。

6、历史数据查询：上 / 下键翻页，左键删除全部历史记录；系统时钟按需修正。

7、自校：输入密码进入，上升 / 下降键选参数，显示稳定后确认保存新值（仅限专业调校人员）。

气瓶使用方法要点：

1、测试前检查气瓶内气体：先关出气阀门，打开总阀门读取瓶内压力；瓶压低于 “待测点压力 + 0.9MPa” 须先充气，充气压力禁止超过 2.5MPa。

2、准备完毕后用专用管路连接气瓶与仪器，依次打开总阀门、出气阀门即可使用。

3、气瓶充气：关闭出气阀、总阀，充气装置连气瓶与气源，依次开气源阀门、气瓶总阀，观察压力表缓慢上升；充满后依次关气瓶总阀、气源阀，拧紧充气口。

重要使用注意事项：

1、使用前查看内置电源是否欠压，欠压及时充电；接通或断开充电电源前必须先关闭仪器电源开关，否则可能损坏仪器；配备打印时不要在充电状态下打印，避免电源负载过大损坏。

2、长期不使用，每 2-3 个月充放电一次，延长电池寿命。

3、校验前必须先确认被校表不带电源再连接。

4、仪器属精密设备，使用、运输过程避免强烈震动。

5、仪器自校功能供中试人员或使用单位专业调校人员使用，非专业人员操作会影响仪器精度。

6、严禁使用带杂质的气源，测试管路严禁进入油污；便携式 SF6 气瓶充气压力不得超过 2.5MPa。

保修条款：公司对产品实行三包，用户遵守使用原则前提下确因制造质量引起故障负责包修、包换、包退；产品保修期为壹年，自用户实际收货之日起计算。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；避免雨淋及潮湿环境使用，机旁不放液体容器；适配器电线插头磨损损坏、使用中无声音 / 异味 / 烟雾立即断电送修；清洁前拔掉电源插头，勿湿手插拔；外壳接地柱必须可靠接地；测试导线与带电端子连接时勿随意插拔；注意端子额定值，勿无盖板运行，勿触摸裸露接点；勿在易爆环境操作，保持产品表面清洁干燥。

[供电规格]:AC220V±10% 50Hz；内置 DC8.5V 锂电池

[性能参数]: 压力 0-1.6MPa；存储 100 组；主机 3.0kg；测温分辨率 0.1℃

[危险禁忌]: 插拔充电器前先关仪器电源；充电禁止打印；校验前断开被校表外接电源；自校准仅限专业人员；气源洁净无油污，气瓶充气≤2.5MPa；长期存放定期充放电；避免强烈震动；禁止私自拆机维修
