双路模拟断路器｜保护备自投整组传动｜拒跳拒合模拟｜自带隔离直流电源

ED0107B型双路断路器模拟试验装置设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0107B

【设备名称】：双路断路器模拟试验装置（双路模拟断路器）

【数据来源】：原厂说明书docx

【标签】：继电保护整组传动，双路独立模拟断路器，备自投试验，模拟拒跳拒合，多相别预置，隔离DC110/220V输出，代替真实断路器

ED0107B型双路断路器模拟试验装置机箱内集成两套完全独立的模拟断路器单元，用于继电保护、自动装置（备自投）整组传动试验，替代现场实物断路器，减少真实开关分合磨损。可模拟单/双跳闸线圈断路器，支持多种相别组合预置，可模拟断路器拒跳、拒合故障工况；本机自带隔离DC110V/220V直流电源输出，可给保护回路提供操作电源，适用于电力、工矿、科研教学单位的二次调试工作。

技术指标：

1、整机供电：AC220V；工作环境-10℃～+45℃，湿度≤90%无凝露

2、跳合闸输入电压：DC40V-250V；线圈电阻三档可选：100Ω、200Ω、400Ω，上电默认200Ω

3、时间参数

-跳闸时间：20-110ms，步长10ms，低于20ms按20ms执行

-合闸时间：20-500ms，步长20ms，低于20ms按20ms执行

4、动作相预置：支持A、B、C、AB、BC、CA、ABC共7种相别选择

5、输出接点：常开/常闭，接点容量DC110V/5A、AC220V/30A

6、隔离直流输出：DC110V/220V，最大200W，内置2A过流保护；过流保护触发后需排除故障、等待30s重启恢复输出

7、外形尺寸380×250×180mm；整机重量10Kg

硬件及成套配件：

1、主机单元：两套独立模拟断路器回路；跳合闸线圈输入端子；公共负端端子；位置状态指示灯（绿灯跳闸、红灯合闸）；线圈电阻、跳闸/合闸时间设置；动作相选择按键；手动跳合闸按键；隔离DC110/220V输出端子；状态开出接点端子；电源开关。

2、配套物料：电源线、测试连接线；说明书、合格证、检验报告、保修卡。

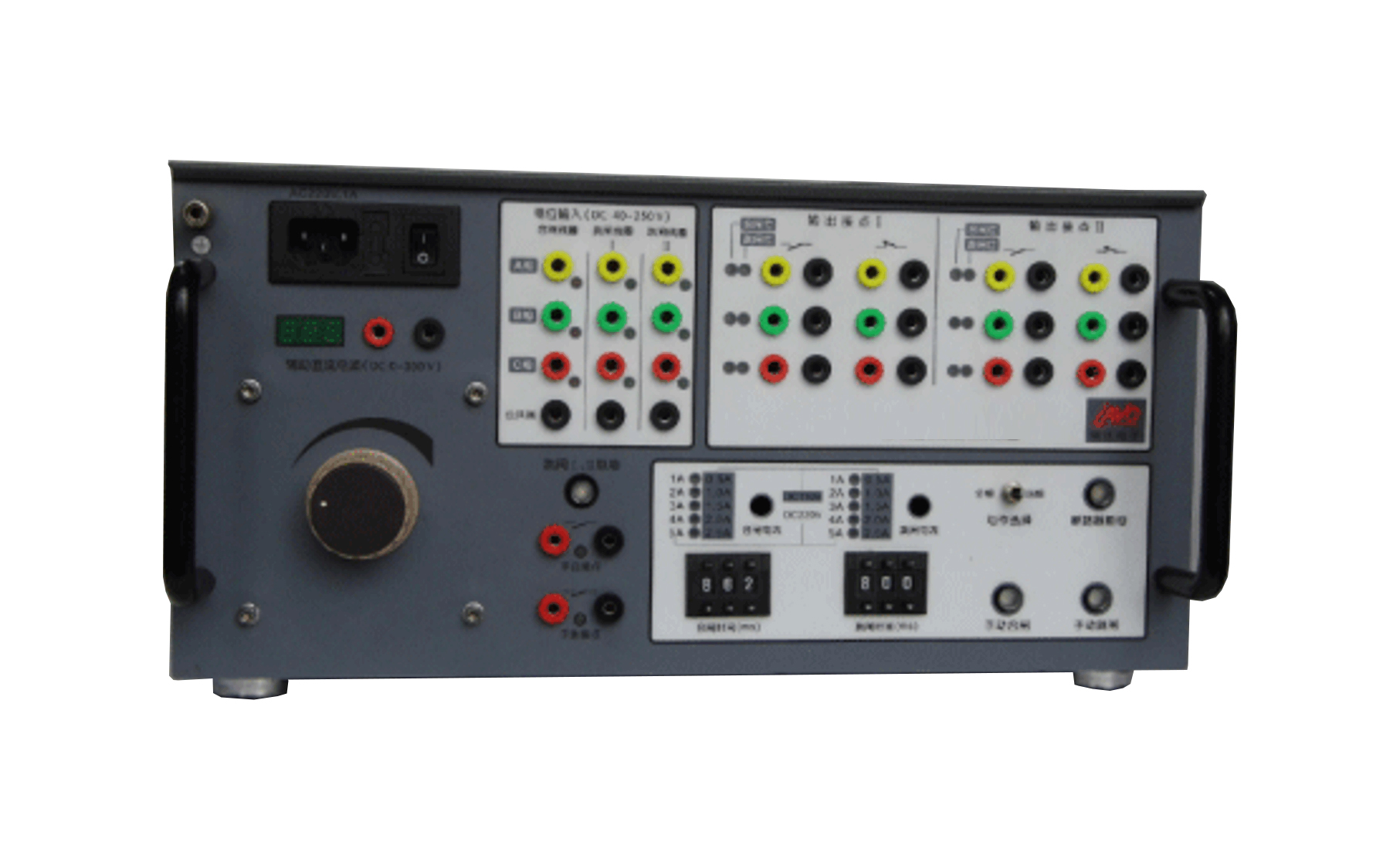

面板关键部件释义：

1、线圈电阻选择：切换100Ω/200Ω/400Ω，模拟不同断路器跳合闸线圈阻抗；

2、时间设置：数码盘设置跳闸、合闸动作延时；

3、动作相选择：循环切换A/B/C/AB/BC/CA/ABC多种动作相，可实现拒跳拒合模拟；

4、手动跳合闸按键：面板直接模拟手动分、合闸操作；

5、状态指示灯：绿灯=跳闸状态，红灯=合闸状态；

6、隔离直流输出端子：输出DC110V/220V，作为保护装置操作电源，带2A过流保护。

主要测试功能：

1、双路相互独立模拟断路器，开展继电保护、备自投装置整组传动试验，替代真实断路器，减少实物开关动作次数。

2、线圈参数仿真：三档线圈电阻可调；跳闸、合闸动作延时可编程设置，复现现场断路器时间特性。

3、丰富相别组态：支持单相、两相、三相七种动作相预置；选定非输入动作相，可模拟断路器拒跳、拒合故障工况。

4、手动/电气两种控制方式：面板手动跳合闸；接收保护装置出口电气信号自动完成模拟动作。

5、位置开出接点：输出对应断路器位置常开、常闭辅助接点，供保护、录波设备采集。

6、自带隔离DC110V/220V操作电源输出，最大200W，可为二次保护回路供电，具备2A过流自锁保护。

标准作业流程：

1、试验前完成接线：断开保护屏原有断路器跳合闸外部出口，将保护跳合闸输出接入本装置对应A/B/C输入端子；直流操作电源负极接黑色公共端，两路回路公共端互相独立。

2、接通AC220V主机电源，开机默认三相跳闸状态（绿灯亮），动作相预置默认为三相。

3、参照现场实际断路器设置参数：选择线圈电阻；设置跳闸、合闸延时；选择动作相别。

4、可使用面板手动跳合闸按键验证模拟断路器状态与接点输出是否正常。

5、接入继电保护测试仪输出动作信号，装置根据预置参数完成模拟分合闸；选定非输入相别即可模拟拒跳、拒合。

6、如需本机隔离直流电源给保护供电：使用DC110V/220V输出端子，负载不可超过200W；出现过流保护，排查外部故障，等待30s后重新开机恢复输出。

7、试验完毕，拆除二次接线，关闭设备电源。

重要使用注意事项：

1、必须完成全部接线后再开机；试验运行过程禁止操作面板手动跳合闸。

2、本机隔离直流输出最大负载200W，输出电流不可超过2A；过流保护动作后不可直接复位，需断电等待30秒重启。

3、两路模拟断路器回路公共负端互相独立，接线时不可混接。

4、外壳接地柱可靠接地；端子存在直流高压，带电状态禁止插拔测试线。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为磕碰、进水、错接线、私自拆机造成损坏不在免费保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:双路模拟断路器（断路器模拟试验装置）

[设备型号]:ED0107B

[核心用途]:继电保护、备自投整组传动；双路独立模拟断路器；线圈电阻/动作时间可调；7种相别组态；模拟拒跳拒合；自带隔离DC110/220V（200W）操作电源；输出位置辅助接点，替代现场真实断路器

[显示交互]:跳闸(绿)/合闸(红)状态指示灯；电阻、时间数码设置；动作相选择指示灯；手动跳合闸按键

[工作模式]:双路模拟断路器仿真；手动跳合闸；电气信号触发跳合闸；拒跳拒合故障模拟；备自投传动试验；本机隔离直流对外供电

[关键能力]:两套完全独立模拟单元；100/200/400Ω线圈电阻；跳闸20-110ms、合闸20-500ms；七种相别预置；接点AC220V/30A；隔离200W直流输出，2A过流自锁保护

[供电规格]:AC220V；隔离输出DC110V/220V，容量200W

[性能参数]:输入DC40-250V；环境-10~45℃；整机10Kg

[危险禁忌]:先接线后开机；试验过程禁止手动操作；两路回路公共端不可混接；隔离输出负载≤200W，过流后需断电等待30s重启；外壳可靠接地；禁止私自拆机维修
