ED0212型变压器铁芯接地电流检测仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0212

【设备名称】：变压器铁芯接地电流检测仪

【数据来源】：原厂说明书docx

【标签】：变压器铁芯接地电流，钳形非接触测量，FFT数字滤波，波形采集，数据存储，USB上位机，现场在线检测，电抗器夹件漏电流

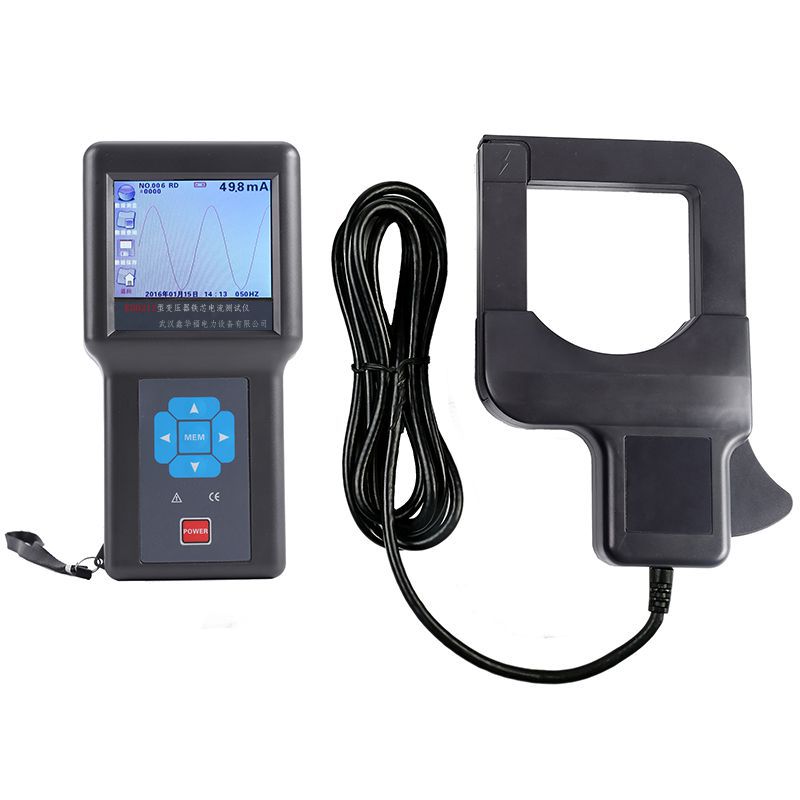

ED0212型变压器铁芯接地电流检测仪为便携式钳形在线检测设备，无需断开被测回路，用于变电站、发电厂现场检测变压器、电抗器铁芯及夹件接地泄漏电流，可提前发现铁芯多点接地等潜伏故障，规避铁芯过热烧毁风险。仪器采用抗磁屏蔽大口径电流钳，搭载FFT变换与数字滤波技术，3.5寸彩色触摸液晶屏，可显示电流数值与波形；本机可存储200组数据波形，支持USB上传电脑，配套上位机软件实现实时监控、历史数据查询、报表打印，适配电力、工矿、科研等多行业漏电流巡检。

技术指标：

1、测试方式：钳形CT非接触测量；供电DC9V（6节LR6-1.5V碱性干电池）

2、钳口规格：80mm×80mm，可测φ80mm线缆、96mm×4mm扁钢地线；钳线引线长度2m

3、测量量程：AC电流0.00mA-1000A；频率10Hz-1000Hz；分辨率0.01mA；精度±1.5%±3字

4、显示：3.5寸彩色触摸屏320×240，触摸+按键双操作；5½位读数、模拟条、趋势图、波形显示

5、存储能力：本机保存200组数据波形，掉电数据不丢失；具备试品编号、系统时钟；报警阈值10mA-99.99A，超限屏幕闪烁+蜂鸣告警

6、保护功能：自动量程、超量程OL溢出提示；低电池提示；自动关机（默认5min，可关闭）

7、环境条件：工作-10℃～40℃，湿度≤80%RH；存储-10℃～60℃，湿度≤70%RH；绝缘强度AC2kV；满足CAT Ⅲ 600V安规

8、重量尺寸：主机198×100×45mm，重450g；电流钳194×145×40mm，重780g

硬件及成套配件：

1、主机单元：3.5寸彩色触摸液晶屏；功能按键；USB数据接口；电池仓；触摸屏校准功能。

2、大口径屏蔽电流钳：钳形CT传感器，2米信号引线，抗外界磁场干扰。

3、配套物料：USB通讯线、监控软件光盘、6节LR6碱性电池、铝合金防护箱；说明书、检验报告、合格证、保修卡、质量反馈单。

面板关键部件释义：

1、电流钳：特殊合金磁屏蔽钳头，非接触采集接地回路交流电流；

2、USB接口：连接电脑，导出本机存储的数据、波形，对接上位机软件；

3、触摸屏：参数设置、读数、波形查看、报警阈值设置、编号录入、触摸屏校准；

4、SURV功能：记录最大、最小、平均值与时间事件；MEM用于存储测试记录。

主要测试功能：

1、变压器、电抗器铁芯、夹件接地交流泄漏电流在线钳形测量，识别铁芯多点接地潜伏故障。

2、实时读取电流数值，同步展示被测电流波形、变化趋势；FFT+数字滤波降低现场电磁干扰。

3、报警阈值自定义设置，测量值超限液晶闪烁、蜂鸣器声光报警。

4、本机存储200组带编号、时间戳的测试数据与波形，掉电数据不丢失；支持SURV极值事件记录。

5、USB上传数据至电脑；配套上位机软件实现实时在线监控、历史记录查阅、保存、打印报告。

6、辅助可用于AC600V以下其他线路、设备交流漏电流巡检。

标准作业流程：

1、装好6节LR6碱性电池，开机，按需完成触摸屏校准，设置系统时间、试品编号、报警阈值、自动关机模式。

2、张开电流钳，完整套入变压器铁芯接地引出线或接地扁钢，保证钳口闭合紧密无异物。

3、屏幕读取电流、波形、趋势数据；超限则触发声光报警；需要保存使用MEM存储本组记录。

4、可多测点依次完成巡检；测试完成可通过USB线将全部记录导入电脑，使用配套软件查看、导出、打印。

5、长期不使用仪器取出电池，避免漏液损坏设备。

重要使用注意事项：

1、本仪器只用于AC600V及以下回路，严格遵守安规要求；测量时保证钳口完全闭合，缝隙、杂物会增大测量误差。

2、外界磁场会带来少量干扰，尽量远离大电流母线；电场干扰指标：100A导体靠近钳头10mm会产生约10mA附加读数。

3、出现低电量符号提示及时更换电池，低电量状态下测量数据依旧准确。

4、不要暴力掰扯钳头，避免钳口磁芯磕碰损伤，影响测量精度。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为磕碰、进水、错接线、私自拆机造成损坏不在免费保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:便携式钳形铁芯接地电流在线检测仪

[设备型号]:ED0212

[核心用途]:变压器/电抗器铁芯夹件接地漏电流在线检测；大口径屏蔽钳头非接触测量；FFT数字滤波；波形趋势显示；阈值声光报警；本机200组存储；USB上位机监控与报告打印

[显示交互]:3.5寸彩色触摸屏；触摸+按键双操控；5½位数值、模拟条、趋势、波形画面；编号、时钟、报警设置；低电量、超量程OL提示界面

[工作模式]:接地电流测量；波形趋势观测；SURV最大最小平均值记录；MEM本地存储；阈值报警；数据USB导出；上位机实时监控、历史查询打印

[关键能力]:钳形不停电测试；0.01mA高分辨率；抗磁场屏蔽电流钳；可测扁钢地线；掉电保存记录；安规CAT Ⅲ 600V

[供电规格]:DC9V（LR6-1.5V×6碱性干电池）

[性能参数]:AC 0.00mA-1000A；精度±1.5%±3dgt；主机450g，钳头780g；存储200组

[危险禁忌]:仅限AC600V以内回路；钳口必须闭合严密；远离大电流导体减少干扰；低电量及时更换电池；保护钳头避免磕碰；禁止私自拆机维修
