ED0504A型SF6气体分解产物测试仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0504A

【设备名称】：SF6气体分解产物测试仪

【数据来源】：原厂说明书doc

【标签】：SF6电气设备，分解产物检测，SO2+SOF2、H2S、CO、HF，GIS断路器故障诊断，电化学传感器，本机数据存储，RS232通讯，内置锂电池，现场快速检测

ED0504A型SF6气体分解产物测试仪采用多组电化学传感器，现场同步检测SF6电气设备内部四种特征分解产物（SO₂+SOF₂、H₂S、CO、HF），用于判断GIS、SF6断路器、互感器、套管等设备内部放电、过热类早期绝缘故障。仪器内置专家诊断逻辑，根据气体浓度给出故障判别参考；搭载液晶中文菜单，具备数据存储、查阅、删除、打印输出功能，配备RS232通讯接口；内置大容量锂电池，支持现场脱离市电作业，适用于电力、铁路、冶金石化行业SF6设备状态巡检。

技术指标：

1、测量量程：H₂S：0-200ppm；SO₂+SOF₂：0-100ppm；CO：0-500ppm；HF：0-100ppm

2、最小检出限0.1ppm；分辨率0.1ppm；重复性≤±0.2ppm

3、零点漂移：环境温度20-40℃变化，零点漂移≤±0.1ppm；响应时间≤5min

4、气路承压≥1MPa；工作环境-40℃～+50℃，湿度≤95%RH；大气压86-106kPa

5、供电：8000mAh内置锂电池，充满连续工作10h；AC220V外接充电

6、外形尺寸250×150×300mm，整机重量5kg；通讯接口RS232

硬件及成套配件：

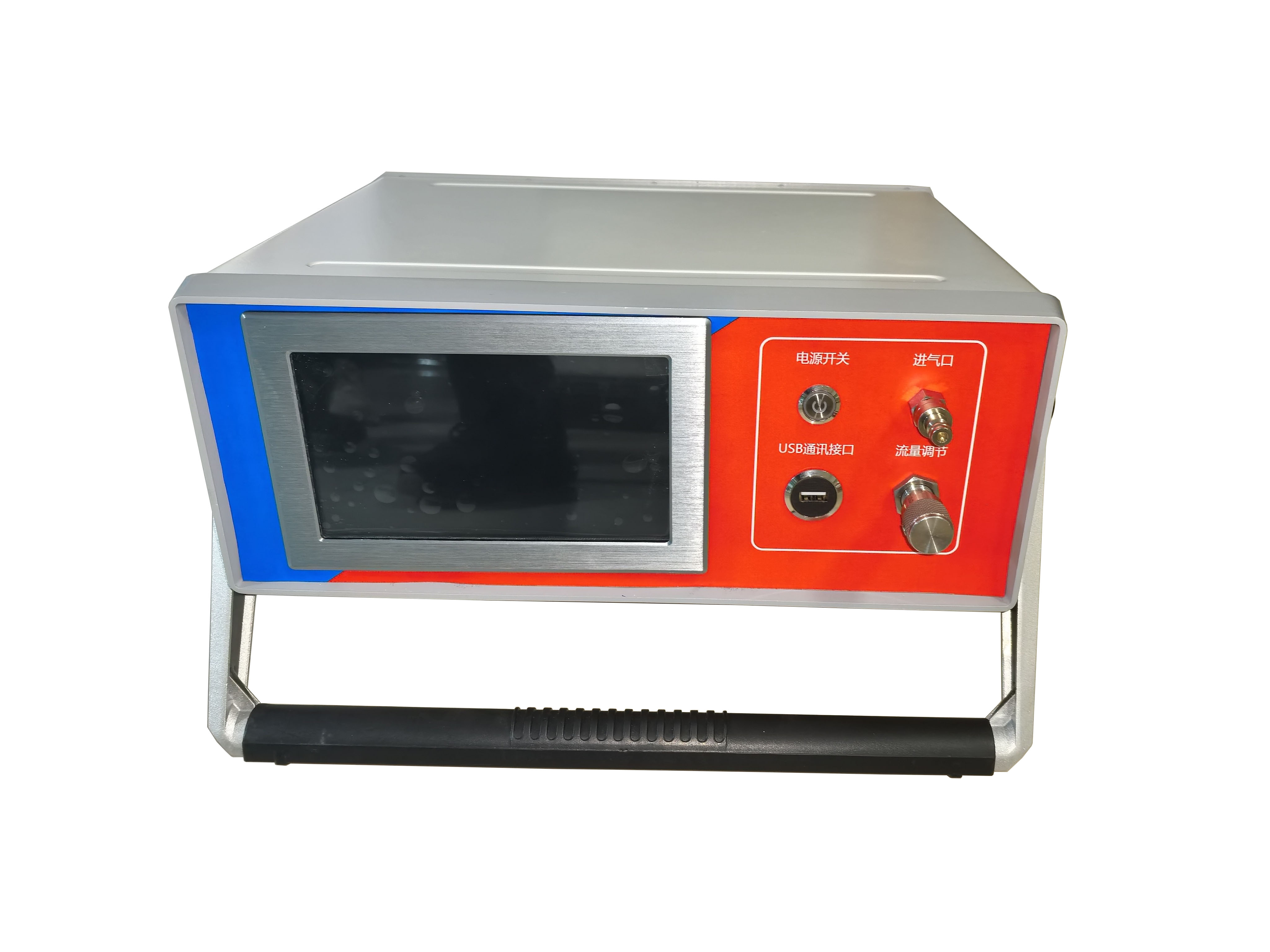

1、主机前面板：气体流量计、流量调节旋钮；LCD彩色显示屏；方向导航按键、取消ESC键、确认ENTER键；进气快速接头。

2、主机后面板：出气口、充电插孔；电源总开关；RS232串口；AC220V电源输入插座。

3、配套物料：采样导气管、快速接头组件、减压阀；电源充电器；铝合金防护包装箱；说明书、出厂校验报告。

面板关键部件释义：

1、进气口：对接SF6设备采样管路，导入被测样气；出气口排出检测后尾气。

2、流量计+流量阀：控制样气流量，标准检测流量0.3-0.35L/min。

3、RS232串口：用于选配打印机打印记录，也可用于仪器标定通讯。

4、导航按键：实现菜单光标移动、数字字母编号录入；确认执行操作，取消返回上级菜单。

主要测试功能：

1、SF6分解产物即时测量：同步采集SO₂+SOF₂、H₂S、CO、HF四项组分浓度，辅助判别设备内部过热、放电类早期故障。

2、数据管理：测试结果可录入5位混合字符（数字+大小写字母）设备编号后本机保存；支持历史记录翻阅；支持单条/全部记录删除；可外接选配打印机输出报告。

3、系统设置：修改系统日期时间；仪器标定（仅限厂家/授权机构执行）。

4、专家辅助诊断：依据各项分解物浓度水平，给出设备故障参考判断意见。

5、供电模式：交直流两用，锂电池支持现场无市电检测作业。

标准作业流程：

1、连接采样管路，被测SF6设备出口经减压阀连接仪器进气口；出气口做好尾气无害化排放，作业环境保持通风。

2、接通电源开机，仪器执行2分钟开机自校准，结束进入主菜单。

3、调节流量旋钮，将样气流量稳定控制在0.3-0.35L/min，选择【即时测量】确认进入检测。

4、仪器持续刷新四项气体实时浓度，等待2-3min读数稳定；可保存记录，录入5位设备编号完成存储。

5、同一现场多台设备连续检测无需关机；更换被测设备前，充分吹扫管路内残留气体。

6、全部检测完毕，关闭采样阀门，整理管路配件，收纳装箱。

菜单功能说明：

1、即时测量：实时读取四项分解产物浓度。

2、保存记录：录入设备编号，存储当前测试数据。

3、查询记录：浏览历史存储的全部测试记录。

4、删除记录：支持单条删除或者全部记录批量清除。

5、打印：通过RS232外接打印机输出测试单据（打印机为选配配件）。

6、系统设置：调整系统日期、时间；标定功能仅限厂家授权人员操作。

充电、维护要点：

1、充电：连接配套充电器，充电时长5小时可充满，满电可连续工作约10小时。

2、长期闲置仪器，建议每3个月补一次电，保护锂电池寿命。

3、仪器建议每年使用标准气体送回厂家或授权机构完成标定，保障检测精度。

重要使用注意事项：

1、测试现场保证通风，检测后的SF6尾气要做无害化处理。

2、组分浓度读数异常偏高时，建议复测二次确认结果；切换被测设备务必吹扫管路残留气体，避免交叉污染。

3、仪器出厂已经完成标定，正常工况1年无需自行标定；标定操作禁止普通用户操作。

4、采样气路承压不允许超过1MPa，防止气路损坏漏气。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为磕碰、进水、错接线、私自拆机造成损坏不在保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:SF6气体分解产物便携式检测仪

[设备型号]:ED0504A

[核心用途]:GIS、SF6断路器等设备SO₂+SOF₂/H₂S/CO/HF四项分解产物现场检测；辅助判断内部放电、过热早期故障；本机带编号存储记录；RS232可外接打印；内置锂电池现场作业；每年标定做精度校验

[显示交互]:中文LCD液晶屏；实时显示四项气体ppm浓度；导航方向按键、确认/取消；测量、保存、查询、删除、打印、系统设置菜单

[工作模式]:SF6气体即时采样测量；带设备编号数据保存；历史记录查询；单条/全部记录删除；外接打印输出；系统时间设置；厂家专业标定

[关键能力]:四组分同步检测；最小检出0.1ppm；响应时间≤5min；气路承压1MPa；8000mAh锂电池；RS232通讯接口；专家故障参考判断

[供电规格]:内置8000mAh锂电池；AC220V充电供电

[性能参数]:H₂S 0-200ppm、SO₂+SOF₂ 0-100ppm、CO 0-500ppm、HF 0-100ppm；整机5kg

[危险禁忌]:测试现场通风，尾气无害化处理；流量控制0.3-0.35L/min；切换设备吹扫管路；每年需要标准气体标定；标定仅厂家执行；闲置每3个月补电；禁止私自拆机维修
