数字综合移相器｜0-360度移相｜粗调细调｜电表电能表校验｜电压电流输出

ED0105型数字综合移相器设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0105

【设备名称】：数字综合移相器

【数据来源】：原厂说明书doc

【标签】：变压器式移相，0-360°相位调节，粗调+细调，电压/电流输出，三相同步移相，电表校验，数字数显表头，便携式现场校验

ED0105型数字综合移相器融合变压器移相架构与数字化测量显示单元，属于便携式电工试验设备，可实现三相0-360°任意超前、滞后移相，采用三相三芯柱Y0接线变压器，12档30°步进粗调搭配同轴自耦变压器电容回路做细调，保障三相同步输出平衡。具备三相电压、0-20A电流两种输出模式，数显表直观展示相位、电压、电流；输出波形品质好、运行噪音低，主要用于单相、三相交流功率类仪表、电能表的实验室及现场检定校验。整机密封结构，适合试验室与野外现场作业。

技术指标：

1、输入电源：三相四线3×380/220V，50Hz。

2、输出规格：三相四线0-380V/0-220V可调；最大输出容量3×300VA；电流输出AC 0-20A。

3、移相调节：粗调每档30°，0-360°；细调-30°~180°、120°~330°两段可选；相位四位数字显示，精度1.0级；粗调电压波动≤1.5%，细调≤2.0%。

4、波形失真：输出失真度不劣于输入波形失真；整机温升＜60℃；绝缘电阻≥22MΩ，耐压1kV/min。

5、环境条件：-10℃～40℃，湿度＜80%RH。

6、外形480×360×230mm，整机重量约35kg。

硬件面板及成套配件：

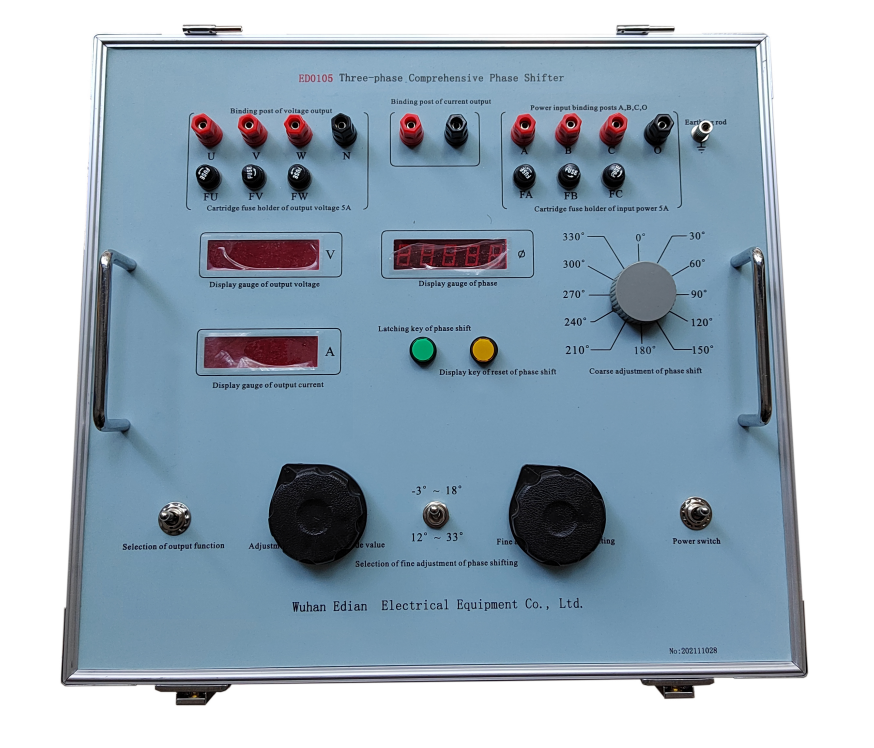

1、数显表头：A1相位显示表；A2 V相负载电流表；A3 U、W线电压表。

2、操作旋钮按键：A4移相粗调旋钮；A5相位复位键；A6相位锁存键；A7整机电源开关；A8输出功能选择（电压/电流）；A9细调区间选择；A10三相同步电压调节旋钮；A11移相细调旋钮。

3、接线端子：B1三相四线输入；B2机壳保护接地；B3输入保险座；B4三相四线电压输出；B5输出保险座；B6电流输出端子；全部保险规格5A。

主要测试功能：

1、三相同步移相，粗调+两段细调组合，实现0-360°连续相位调节，可实现超前、滞后相位变换。

2、双输出模式：三相可调电压输出；0-20A电流输出（对应B相移相）。

3、数字表头实时观测相位、输出电压、负载电流；支持相位数值锁存，方便读数记录。

4、用于功率表、相位表、各类电能表的检定与校验工作。

标准作业流程：

1、通电前检查输入、输出回路5A保险管完好；将电压调节旋钮旋至最低位置，电源处于关闭状态。

2、接入三相四线输入电源，接好电压或者电流输出侧负载，负载严禁超过设备额定容量；机壳接地端子可靠接地。

3、合上外部供电，打开本机电源开关，各数字表头点亮，设备预热半分钟。

4、旋转A10电压调节旋钮，设置试验所需输出电压。

5、移相调节：先用粗调旋钮A4选定大致角度档位；通过A9切换细调区间，再操作细调旋钮A11做精细相位调整；粗调切换后细调选择开关拨至上位。

6、调节完毕，可按下锁存键A6锁定相位读数；需要刷新读数时按复位A5。

7、试验结束，将电压输出调至最低，关闭仪器电源，再断开外部输入电源，拆除接线。

重要使用注意事项：

1、仪器输出N端子不可以直接与输入零线短接。

2、机壳接地柱必须可靠接地，设备工作处于强电回路，重视人身安全。

3、保险统一采用5A规格，不可替换其他规格熔丝。

4、外界电磁干扰大时，无输出状态表头仍存在微小读数，实际测试结果应扣除该零点数值。

5、开机全部表头无显示，立刻断电，优先检查输入保险，故障无法排除联系厂家售后。

保养与储运要点：

1、每次试验完成，拆除接线、断电，盖好机箱，存放于干燥通风无腐蚀性气体环境。

2、更换保险务必先拔掉电源线，使用一字螺丝刀拨出保险盒操作。

3、运输优先使用原厂木箱，堆码最多两层；设备面板朝上，禁止野蛮敲击。

4、长期存放底部垫防潮物料，无包装箱不可堆叠。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为磕碰、进水、错接线、私自拆机造成损坏不在免费保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:数字式变压器移相试验装置

[设备型号]:ED0105

[核心用途]:功率表、电能表校验；三相0-360°同步移相；粗调30°步进+两段细调；电压/电流双输出模式；相位锁存读数；变压器式移相原理，兼顾试验室、现场校验

[显示交互]:四位相位数字表头；三位半电压、电流数显表头；相位复位、锁存按键；粗调、细调旋钮；电压调节旋钮；输出模式切换开关

[工作模式]:三相电压移相输出；电流移相输出；相位粗-细联合调节；相位锁存保持读数；仪表校验作业

[关键能力]:12档30°粗调配合两段细调实现0-360°连续移相；三相同步平衡输出；最大3×300VA容量；电压、电流两套输出回路；相位数值锁存便于记录

[供电规格]:三相四线3×380/220V 50Hz

[性能参数]:输出0-380V；电流0-20A；相位精度1.0级；整机35kg

[危险禁忌]:外壳务必可靠接地；输出N严禁接输入零线；保险管限定5A；干扰环境注意扣除零点读数；表头全无显示先查保险；禁止私自拆机维修
