EDCT-H电流互感器现场校验仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：EDCT-H

【设备名称】：电流互感器现场校验仪

【数据来源】：原厂说明书doc

【标签】：CT现场检定，递推法测误差，无需升流器，等安匝测试，PT变比极性检测，二次直流电阻，TFT触控屏，大容量存储，USB-RS232数据导出

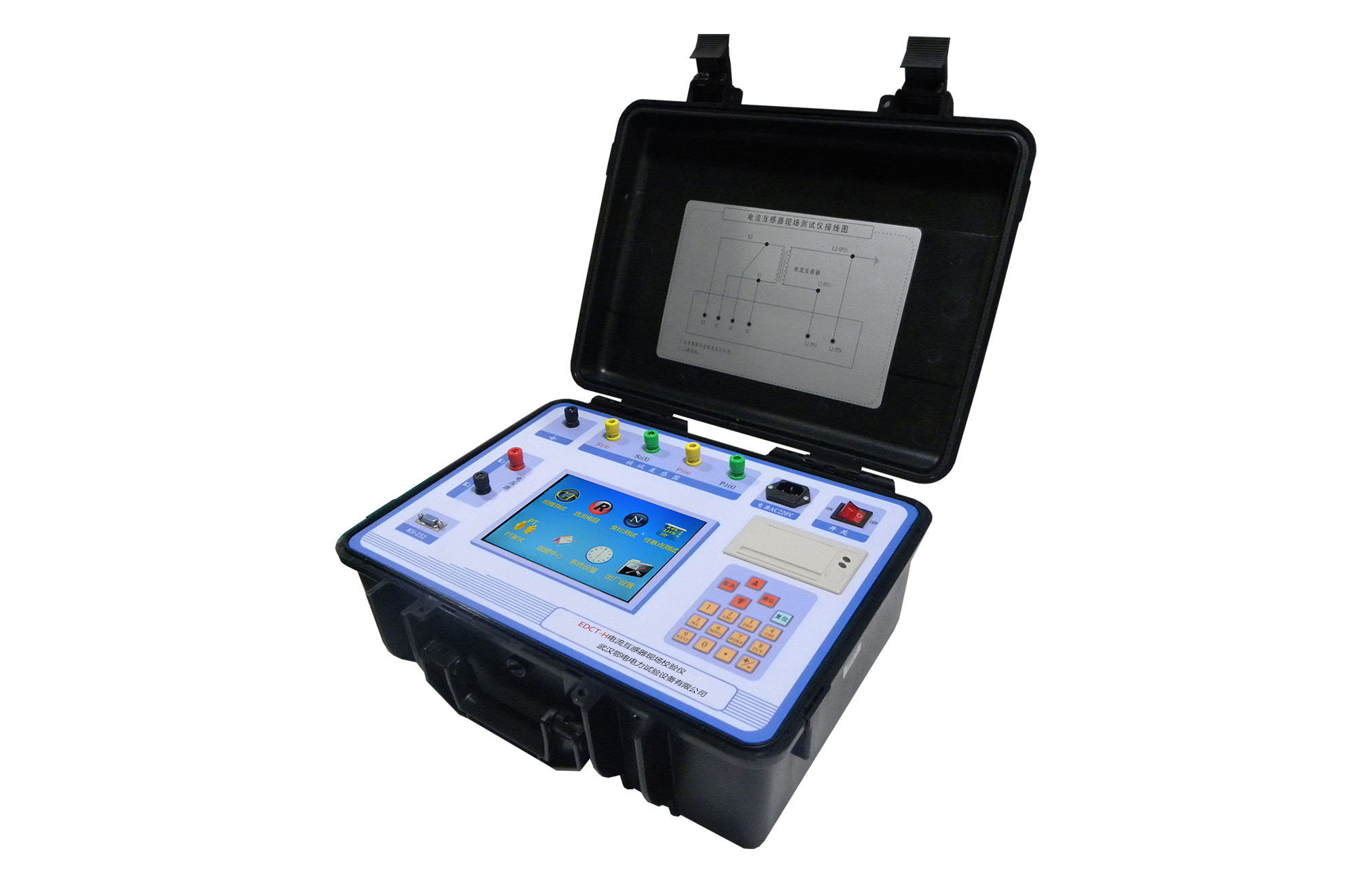

EDCT-H电流互感器现场校验仪依据SD109、DL/T448-2000计量相关规程开发，用于发电厂、变电站现场开展电流互感器误差检定，同时兼容电压互感器变比、极性检测。仪器采用递推测试算法，**无需配置传统标准CT、升流器、负载箱、大电流试验导线**，简化现场作业条件；内置0.05级等效标准电压互感器，配合异频测试技术规避现场工频电磁干扰；支持等安匝穿心法扩展大电流变比测量；搭载高分辨率触控彩屏，可自动判别接线、极性错误，超差数据高亮提醒，本机最多保存1000组试验记录，可通过USB、RS232接口对接电脑输出检定报告，整机便携，适合户外现场互感器计量校验工作。

技术指标：

1、CT误差测试：整机准确度为被测互感器误差限值的1/3；测试变比覆盖5A/5A～31500A/5A、5A/1A～6300A/1A，借助等安匝穿心方式可拓展至31500A/1A；被测互感器工作区间1%-200%额定电流；适配二次负荷2.5-300VA，功率因数0.1-1.0；可检定1.0、0.5、0.5S、0.2、0.2S等级互感器。

2、电阻导纳测量：电阻量程0.00-20.0Ω，导纳量程0.000-100.0mS，测量误差≤5.0%。

3、PT测试：变比检测范围1kV-500kV。

4、整机功耗20VA；0.05S级；外形460×375×183mm，整机重量10kg。

硬件面板及成套配件：

1、主机面板：S1(A)、S2(X)、P1(a)、P2(x)被试互感器接线端子；K1/K2电压源端子；接地端子；AC220V电源输入口；电源开关；RS-232通讯接口；800×600分辨率TFT彩色触摸屏与实体数字按键。

2、配套物料：校验仪主机、全套测试线缆、电源线、联机通讯线；光盘、说明书、合格证、出厂测试报告、备用保险管。

核心测试功能：

1、CT规程误差测试：按照计量规程设置参数，自动采集各百分点比差、角差，数据自动化整，超差项目橙色高亮显示，直接输出合格/超差检定结论。

2、二次直流电阻测量：采用0.125A直流恒流源，离线测量CT二次绕组直流电阻。

3、变比测试：支持无铭牌参数测试、精确变比两种模式，读取互感器实际变比。

4、任意点测试：自定义百分电流测试点位，灵活开展非标准点误差检测。

5、PT辅助检测：完成电压互感器变比、极性核验，内置接线示意图与故障判断指引。

6、数据管理：本机存储可达1000组记录；支持记录浏览、单条/全部删除；通过RS232、USB连接电脑读取数据、打印证书报告。

7、系统配置：设置设备系统时间、液晶对比度；出厂参数设置设有密码，仅限厂家操作。

操作流程要点：

1、接线前务必将被试互感器完全脱离运行回路，参照仪器界面接线示意图，使用配套专用测试线缆完成接线，做好接地连接。

2、开机进入主界面，根据试验目的选择对应功能模块：规程测试、直流电阻、变比测试、任意点测试、PT测试。

3、CT规程测试：录入一次/二次电流、准确度等级、额定负荷、轻载负荷、功率因数、编号、环境温湿度等参数；确认接线无误启动测量；仪器自动完成各测试点采集，超差数据高亮，保存检定结果。

4、直流电阻测试：选择功能后直接启动测量，仪器输出恒流源计算绕组直流电阻。

5、变比测试：按需选择无铭牌或者精确变比模式，录入基础参数执行测量，获取实际变比值。

6、任意点测试：输入需要检测的电流百分比，启动得到该点位比差、角差。

7、PT测试：按照图示接线，完成电压互感器变比、极性校验。

8、数据查阅：进入数据中心，按编号调取记录，可执行删除操作；使用通讯线缆连接电脑导出测试数据。

9、系统设置菜单调整时间、屏幕对比度；出厂设置项普通用户禁止操作。

重要使用注意事项：

1、测试互感器必须断开运行回路，严格遵循仪器给出的接线方案。

2、遇到设备异常现象，优先断电重启排查。

3、禁止私自拆机开盖，设备故障联系厂家售后处理，私自拆解将丧失保修权益。

4、大电流变比可以采用等安匝穿心法，调整穿心匝数，同步修改仪器内一次电流参数。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为磕碰、进水、错接线、私自拆机造成损坏不在保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:电流互感器现场校验仪

[设备型号]:EDCT-H

[核心用途]:CT现场递推法误差检定，无需升流器标准CT；支持等安匝穿心拓展变比；CT二次直流电阻、变比检测；任意百分点误差测试；PT变比极性核验；触控操作，超差高亮告警；本机千条记录存储，RS232/USB导出打印报告

[显示交互]:800×600 TFT彩色触摸屏；主功能图标菜单；参数设置界面；测试数据表格（超差橙色高亮）；数据中心浏览；系统时间与对比度设置；出厂加密设置页面；实体数字辅助按键

[工作模式]:CT规程检定；二次直流电阻测量；变比测试；任意点误差测试；PT变比极性检测；记录浏览、删除；上位机通讯导出报告；系统参数设置

[关键能力]:递推法现场检定，省去升流器、负载箱；异频抗工频干扰；等安匝穿心扩展大电流；自动判别接线极性错误；数据自动化整、超差高亮；最多1000组本地存储；双通讯接口输出报告

[供电规格]:AC220V市电供电

[性能参数]:整机0.05S级；CT变比最高31500A/5A；电阻测量0-20Ω；PT变比1-500kV；整机10kg

[危险禁忌]:被测互感器必须脱离运行回路；严格按照示意图接线；出现故障先断电重启；禁止私自拆机；大电流变比使用穿心法时仪器参数同步修改；出厂设置菜单普通用户禁止进入
