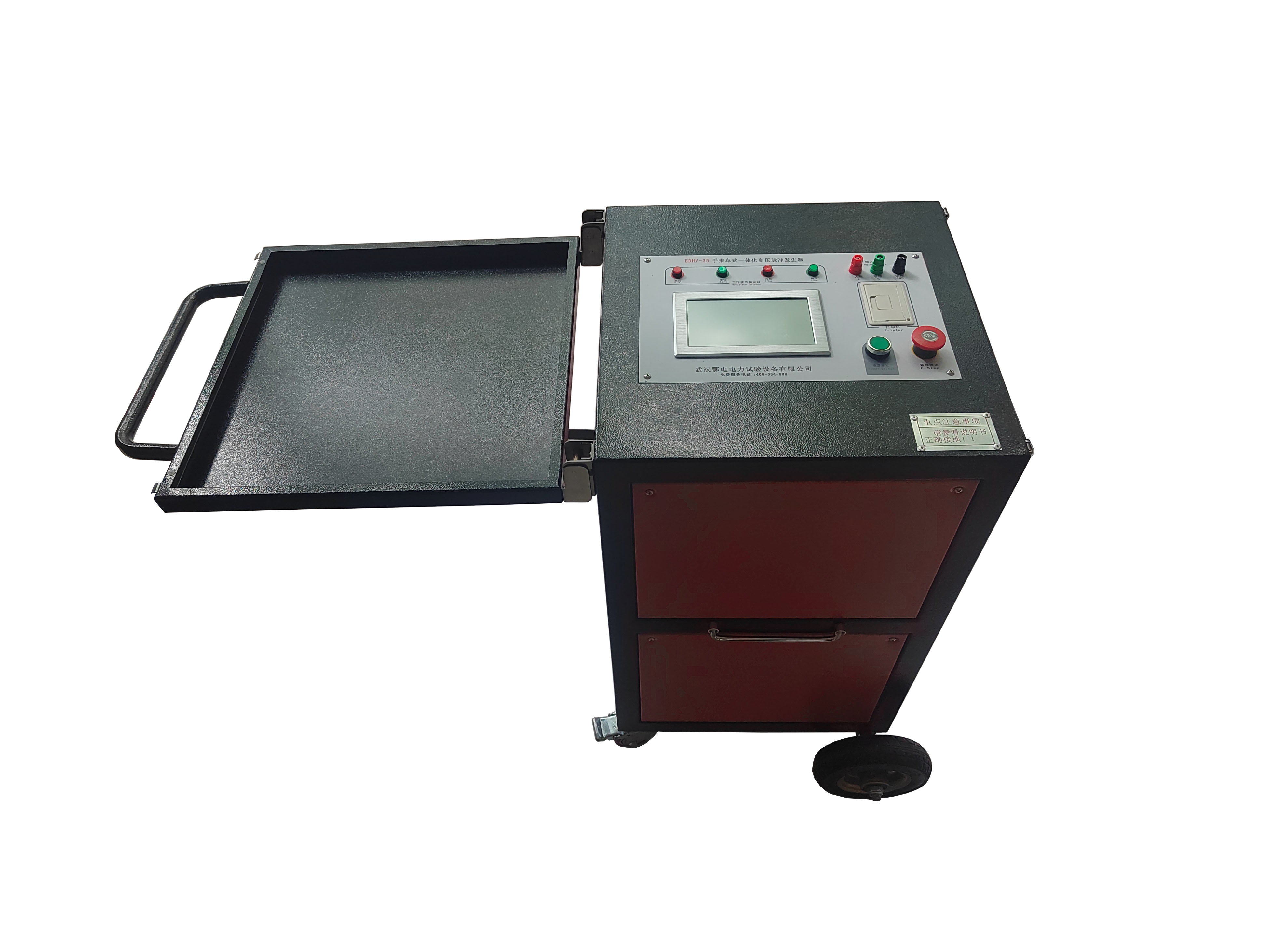

EDHZC-3B多次脉冲电缆故障测试仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：EDHZC-3B

【设备名称】：多次脉冲电缆故障测试仪

【数据来源】：原厂说明书doc

【标签】：电力电缆预定位，多次脉冲技术，低压脉冲，冲击高压闪络，高阻闪络故障，波形同屏比对，电缆波速标定，触控液晶屏，波形本地存储打印，内置电池脱机作业

EDHZC-3B多次脉冲电缆故障测试仪面向35kV及以下各类电力电缆，覆盖短路、断路、低阻接地、高阻泄漏、高阻闪络等全部故障类型。基于多次脉冲专利技术，单次冲击高压即可采集8组故障波形+8组电缆全长波形，从中筛选最优波形解析故障，规避二次脉冲法需要反复调整延时、配置笨重延弧装置的弊端，降低人员经验门槛。设备同时兼容低压脉冲法、传统冲击高压闪络法；配置大尺寸真彩触摸屏，支持波形存储、叠加比对、USB打印；内置锂电池，无外接市电条件可完成开路、低阻故障检测，多用于变电站、市政电缆故障预定位作业。

技术指标：

1、测试模式：多次脉冲法、低压脉冲法、冲击高压电流取样闪络法。

2、适配冲击高压上限42kV；采样档位：96MHz、48MHz、24MHz、12MHz。

3、最大测距16km，无测试盲区；读数分辨率0.1m，整机测试精度＜20cm。

4、距离档位划分：短距离＜1km、中距离＜3km、长距离＞3km；脉冲输出幅度约600VP-P。

5、波形管理：本机不限数量存储波形；支持故障波形、电缆全长波形同屏、叠加比对。

6、供电参数：内置锂电池满电连续工作1h，待机1.2h以上，支持AC220V外接供电。

7、工作环境：-10℃～+45℃，相对湿度≤90%。

硬件及成套配件：

1、主机本体：彩色触控显示屏；波形位移、幅度调节旋钮；自检按键；USB打印接口、信号接口、电池充电口；工作状态指示灯。

2、脉冲产生器：具备高压入、高压出、电缆地、信号通讯接口，内置多次脉冲自动触发单元。

3、一体化高压发生器（选购件）：提供冲击高压激励。

4、配套物料：高压引线夹、双Q9测试线、Q9夹子测试线、接地夹线、220V电源线、电流取样盒；说明书、保修卡。

面板关键部件释义：

1、触摸屏模拟按键：分为电缆参数设置、采样控制、文件管理三大模块，二级弹窗引导操作；

2、自检键：多次脉冲模式接线完成后执行整机链路自检，校验接线与设备状态；

3、位移/幅度旋钮：调节波形在屏幕上位置、信号幅值，便于判读拐点；

4、USB接口：外接键盘录入备注信息、外接打印机输出测试报告。

核心测试功能：

1、低压脉冲法：专门处理短路、断路、低阻接地故障。无需脉冲产生器，直接接测试夹发射低压脉冲，依靠反射回波判定故障距离。

2、多次脉冲法：针对高阻泄漏、高阻闪络故障。配合脉冲产生器、高压发生器，一次冲闪得到多组波形，挑选特征清晰波形，同屏叠加全长波形，使用游标读取故障距离，是本机主推测试模式。

3、冲击高压闪络法：传统备用方案，使用电流取样盒采集地线闪络电流信号解析故障；波形判读难度高，用于多次脉冲模式下故障点无法击穿的场景。

4、电缆波速测量：使用已知精确长度的同型号电缆实测电波传播速度，修正参数，降低测距误差。

5、波形数据管理：波形本地保存，可录入测试地点、人员备注；历史波形调取；波形压缩、展宽、游标测量；USB外接打印机输出报告。

标准作业流程：

低压脉冲法（低阻、开路故障）

1、不接入脉冲产生器；Q9夹子线红夹接故障相芯线，黑夹接电缆外皮地。

2、开机，检测方法选择低压脉冲法，设置电缆类型、距离档位、采样频率。

3、点击采样，调节位移、幅度旋钮优化回波；游标读取故障距离；按需保存、打印波形。

多次脉冲法（高阻泄漏/闪络故障）

1、完整连接脉冲产生器、一体化高压发生器，严格做好接地接线，脉冲产生器的【电缆地】端子必须单独接电缆外皮地线。

2、仪器开机，检测方法切换多次脉冲法，配置电缆类型、脉冲宽度、采样频率。

3、系统自检：按下面板自检键，屏幕输出8组标准开路波形，确认整套链路工作正常。

4、切采样等待状态；冲击高压从20kV起步逐步升压，直至故障点击穿，设备采集多组波形。

5、在多组波形中挑选特征清晰一组，执行展宽，将故障波形与全长波形做叠加对比；移动电子游标读取故障距离。

6、保存波形，可打印输出。

>实操技巧：故障距离远切换长距离脉冲档位；冲击到42kV故障仍不击穿，切换冲击闪络模式。

冲击高压闪络法

1、不接脉冲产生器；电流取样盒套在高压设备接地闪络地线，双Q9线连接主机。

2、模式切换冲击高压闪络法；高压冲击击穿故障，取样盒拾取电流信号采集波形，游标判读故障距离。

波速标定

1、取已知准确长度同批次电缆，低压脉冲模式接线。

2、进入波速测量功能，游标对准发射脉冲、开路回波拐点；录入电缆实际长度，仪器自动计算更新该电缆波速参数。

重要操作技巧：

1、多次脉冲初次测试看不到故障回波，代表故障未被击穿，需要逐步抬升冲击电压。

2、远距离故障回波微弱，切换长距离脉冲宽度，提升回波信号强度。

3、建议选用2μF/40kV以上储能电容，保障故障点击穿电弧维持时间。

4、高压发生器输出已经达到42kV依旧无法击穿故障，放弃多次脉冲，改用冲击闪络法。

使用注意事项：

1、开展冲闪类高压试验，严格执行电力高压试验安全规程。

2、脉冲产生器“电缆地”端口必须直接接电缆外皮，禁止接到其他接地点，否则会造成仪器死机甚至硬件损坏。

3、不采样时关闭测试电源，避免耗尽内置锂电池；采样工作状态必须开启测试电源。

4、本机属于精密测试设备，禁止私自开盖拆解，故障联系厂家售后维修。

保修条款：发货起三个月产品缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为磕碰、进水、错接线、私自拆机造成损坏不在保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:多次脉冲式电缆故障预定位测试仪

[设备型号]:EDHZC-3B

[核心用途]:35kV及以下电缆故障预定位；多次脉冲/低压脉冲/冲击闪络三模式兼容；适配低阻、短路、断路、高阻泄漏、高阻闪络故障；单次冲闪输出多组波形便于筛选；波形同屏叠加比对；电缆波速实测校准；波形本地存储，USB打印输出；内置电池可脱离市电开展低阻故障测试

[显示交互]:大尺寸彩色触摸屏；电缆类型、检测方法、脉冲宽度、采样频率触摸按键；波形压缩/展宽/游标微调；波形保存、打开、打印；波速测量功能界面；底部实时参数状态栏

[工作模式]:低压脉冲测试；多次脉冲高阻故障测试；冲击高压闪络测试；电缆波速标定；波形存储、调取、叠加比对；波形打印输出

[关键能力]:一次冲击获取多组测试波形，省去反复调节延时；故障波形与全长波形叠加比对；无测试盲区；0.1m分辨率，整机精度＜20cm；内置电池脱机作业；USB打印输出测试结果；系统自检校验接线链路

[供电规格]:内置锂电池（连续工作1h），支持AC220V外接供电

[性能参数]:最大测距16km；采样12-96MHz；适配冲击高压上限42kV；整机精度＜20cm；-10~45℃工作温度

[危险禁忌]:高压试验遵守安规；脉冲产生器电缆地必须直连电缆外皮；采样时开启测试电源，闲置关闭防止亏电；故障无法击穿及时更换测试模式；禁止私自拆机维修
