ED0104型继电保护校验仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0104

【设备名称】：继电保护校验仪

【数据来源】：原厂说明书doc

【标签】：电磁继电器校验，量度继电器，时间/中间/重合闸/差动继电器，交直流电压电流源，数字毫秒计时，定值直流输出，继电器动作返回系数测试

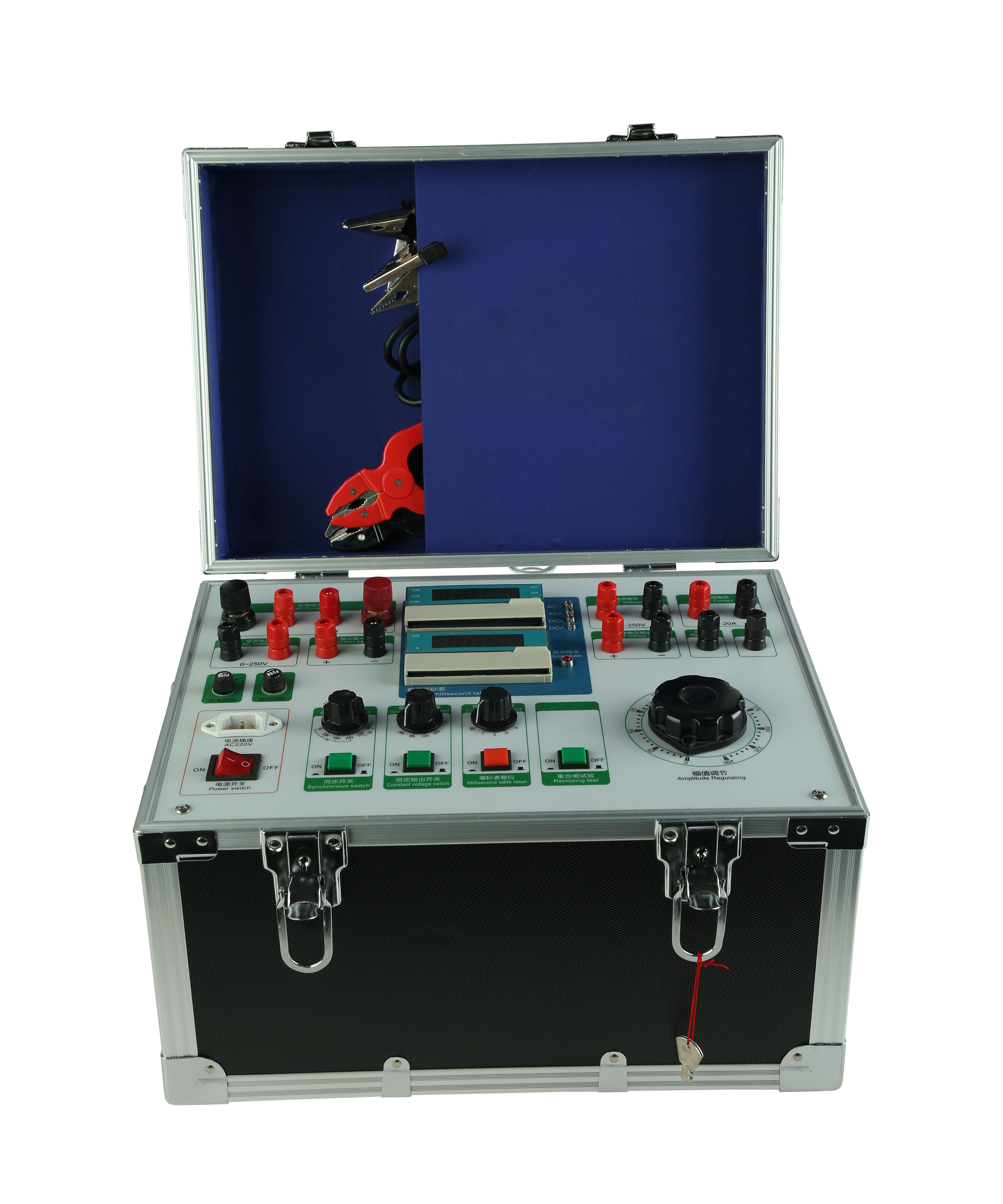

ED0104继电保护校验仪为电磁类继电器专用台式校验设备，集成多路交、直流电压电流功率源与数字毫秒计时单元。可完成量度、时间、中间、重合闸、差动等多种常规电磁继电器校验，测量动作值、返回值、返回系数、动作时间、充电时间等关键参数；自带多档固定直流定值输出，操作直观，适合变电站、检修单位开展继电保护继电器现场与试验室校验工作。

技术指标：

1、工作电源AC220V±10%，50Hz；工作环境-10℃～40℃，湿度≤85%，大气压86-106KPa。

2、输出规格

交流电压：0-220V/3A；

交流电流：0-5A、0-20A、0-100A三档位；

直流电压：0-220V/3A；

直流电流：0-20A/25V；

定值直流输出：DC24V、DC48V、DC110V、DC220V。

3、显示：4½位电流电压表；数字毫秒表计时0-99.9999s。

面板硬件组成：

1、输出端子：J1-J5交直流及定值输出端子；继电器触点接入端子、重合闸合闸信号端、接地端子。

2、显示单元：X1电流电压显示表，X2数字毫秒计时器、触点动作指示灯。

3、操作旋钮：T1输出类型选择；T2定值输出档位；T3触点模式选择；T4输出幅值调节。

4、功能按键：同步开关、定值输出开关、毫秒表复位、重合闸合闸按钮；电源开关、电源插座、两路保险丝座。

主要测试功能：

1、量度继电器：测试电流、电压继电器动作值、返回值，计算返回系数。

2、时间继电器：测定启动、返回数值以及继电器动作时间。

3、中间继电器：普通线圈、带电流保持线圈中间继电器，测试动作、返回、保持值与动作时间。

4、重合闸继电器（DH-3等）：电容充电时长测试、重合闸动作时间、中间元件校验。

5、差动继电器（BCH-1等）：执行元件动作电流电压、返回电流、无制动起始安匝、伏安特性；可外接调压器/升流器完成制动特性试验。

6、可单独作为交、直流可调电压电流源对外供电。

操作流程要点：

1、接线阶段断电操作，确认全部接线无误后再开机；仪器建议预热5-10min保证测量精度。

2、根据被测对象，通过T1旋钮选择输出类型（ACV/ACA/DCV/DCA）；T2选择定值输出档位；T3匹配继电器触点类型；毫秒表测试前执行复位清零。

3、量度继电器测试：缓慢调节T4改变输出，观测动作指示灯得到动作值；反向回调得到返回值；返回系数=返回值÷动作值。

4、时间测试：调节输出至额定值，利用同步开关控制通断触发计时；同步开关通断逻辑要与T3触点模式严格匹配。

5、重合闸测试：按对应原理图接线，定值输出回路给电容充电，记录充电时长；按下重合闸合闸信号，读取重合闸动作时间。

6、带保持线圈中间继电器：电压线圈施加额定定值电压，再通入保持电流，测得最小保持电流。

7、差动继电器：按说明书对应接线；部分制动特性项目需要外接调压器、升流器配套试验。

8、试验结束先关闭仪器电源，再拆除测试接线。

重要使用注意事项：

1、接线必须断电操作，禁止带电插拔接线；触点端子严禁和J1-J5功率输出端子发生短路。

2、输出电流不可超过各档位额定值，防止仪器功率器件损坏。

3、做时间测试前毫秒表务必清零。

4、仪器异常优先检查保险管，必须更换同规格4A/6A保险丝；保险以外故障禁止拆机，联系厂家售后。

5、各输出回路相互之间不能短路。

成套配置：

校验仪主机、电源线、全套测试线；4A保险丝4只、6A保险丝4只；说明书、合格证、检验报告、保修卡、质量反馈单。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为磕碰、进水、错接线、私自拆机造成损坏不在保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:电磁型继电保护继电器校验仪

[设备型号]:ED0104

[核心用途]:校验电压、电流、时间、中间、重合闸、差动电磁继电器；测量动作/返回值、返回系数、动作时间；多档交直流源+定值直流输出；毫秒计时单元；可作为独立源输出

[显示交互]:4½位电流电压表；0-99.9999s数字毫秒表；触点动作状态指示灯；多档位选择旋钮；同步、复位、重合闸功能按键

[工作模式]:量度继电器校验；时间继电器校验；中间继电器校验；重合闸继电器校验；差动继电器校验；独立交直流源输出

[关键能力]:多档位交流电流（5/20/100A）；交直流0-220V连续可调；四档固定直流定值输出；毫秒计时；可外接设备扩展差动继电器制动特性试验

[供电规格]:AC220V±10% 50Hz

[性能参数]:AC 0-220V/3A；AC 0-100A；DC 0-220V/3A；DC0-20A；毫秒表0-99.9999s

[危险禁忌]:断电接线，开机前复核接线；触点端子禁止与功率输出短路；严禁超额定电流输出；测试前预热5-10分钟；故障仅允许更换同规格保险，禁止私自拆机维修
