全自动水溶性酸测定仪｜GB/T7598-2008｜变压器油pH｜全自动振荡加热｜泵路清洗

EDPH-07型全自动水溶性酸测定仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：EDPH-07

【设备名称】：全自动水溶性酸测定仪

【数据来源】：原厂说明书doc

【标签】：变压器油，水溶性酸，GB/T7598-2008，比色法，PH值检测，自动加热振荡，多杯位测试，泵路清洗，USB通讯，历史数据存储

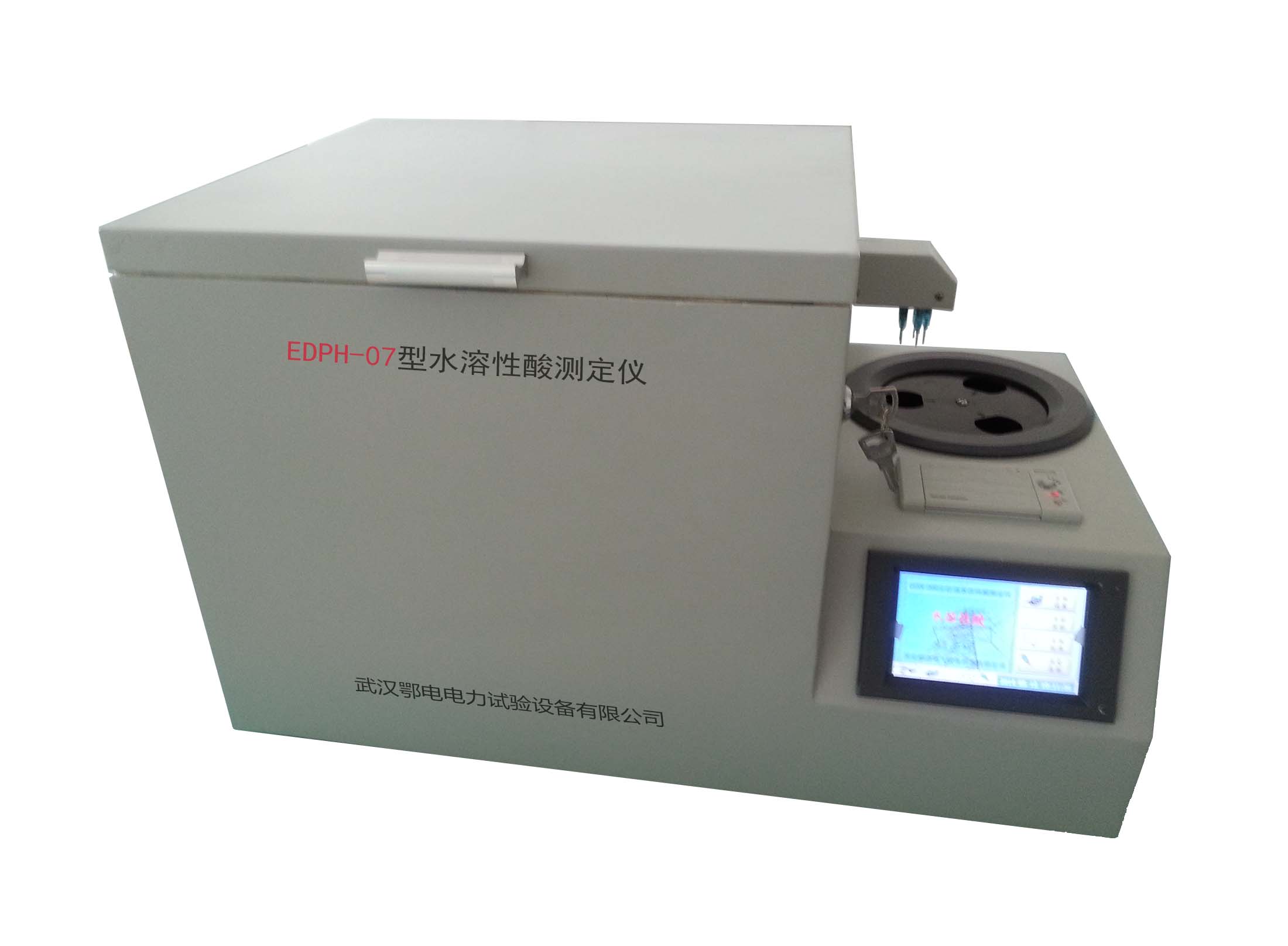

EDPH-07全自动水溶性酸测定仪依据国标GB/T7598-2008《运行中变压器油水溶性酸测定法》研发，采用比色法原理，微处理器全自动控制；可同时处理1-3个油样，自动完成加热、恒温、振荡、静置、取样比色测试、打印输出；配备彩色液晶触控操作，可存储100组试验记录，具备USB对外通讯接口，适用于电力试验室变压器油水溶性酸（pH）检测分析。

技术指标：

1、测量pH范围：3.6～7.0；最小显示单位0.1pH；测量误差≤±0.1pH；

2、恒温控制精度±2℃；

3、环境工作条件5-45℃，相对湿度≤85%；

4、供电AC220V±10%，50Hz；

5、测试工位：最多3个样品杯位同时开展试验。

硬件与配套配件：

整机包含主机、蠕动泵管路系统、温控振荡腔体；彩色触控液晶屏；内置微型打印机、USB通讯接口；右侧配置指示剂泵组安装位；

配套：溴甲酚绿、溴甲酚紫指示剂，工作盖，试验杯、针头、250ml锥形瓶，电源线，保险管，镊子，打印纸等耗材附件。

主界面四大功能模块：

1、系统设置：配置振荡时长、静放时间、加热温度、系统时钟；内置国标默认参数。

2、开始实验：支持杯位勾选；分为直接测试、标准模式测试。

    - 直接测试：多用于标准缓冲液校验仪器状态。

    - 标准模式测试：全自动流程：加热-振荡-静置-取样-比色-存数据-打印；优先溴甲酚紫指示剂，失败报警提示切换溴甲酚绿重新测定。

3、系统校准：分为白平衡调整、标准色录入两步，顺序不可颠倒；附带泵路管路清洗功能。

4、历史数据：可查阅、打印最多100组存储试验结果。

操作流程要点：

1、开机前样品准备：锥形瓶量取50ml待测油样+50ml煮沸冷却蒸馏水，加盖卡紧放入仪器槽位；装好两种指示剂并接好管路，装好蠕动泵压块；仪器外壳可靠接地。

2、上电开机，进入主界面，按需修改振荡、静置、加热温度参数。

3、勾选需要测试的杯位，选择标准模式测试启动全自动试验；指示剂测试失败会蜂鸣报警，更换空杯后确认切换另一指示剂继续测定。

4、试验结束，可保存、打印结果；长期停用需要执行泵路清洗。

指示剂配制要点

- 溴甲酚绿：0.1g药剂+7.5ml 0.02mol/L NaOH研磨，除盐水稀释至250ml，调pH4.5-5.4。

- 溴甲酚紫：0.1g药剂溶于9.25ml 0.02mol/L NaOH，除盐水稀释至250ml，调pH6.0。

配制完成后存放棕色试剂瓶避光保存。

维护与关键注意事项

1、长期停机（一周以上）：执行泵路清洗，使用无水乙醇冲洗全部蠕动泵管路；清洗完毕需要打开后侧全部蠕动泵软管压块，防止软管长期受压变形影响精度。

2、指示剂不可接错管路位置。

3、系统校准必须先做白平衡调整，再录入标准色，顺序不可颠倒。

4、蠕动泵管路、针头属于消耗件，定期检查更换。

保修条款：发货起三个月产品缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为磕碰、液体侵入、私自拆机不在保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:变压器油水溶性酸全自动分析仪

[设备型号]:EDPH-07

[核心用途]:按照GB/T7598-2008检测变压器油水溶性酸pH值；最多3个样品自动加热振荡静置比色；双指示剂自动切换；100组历史记录存储打印；泵路管路清洗；USB数据通讯；触控中文操作

[显示交互]:彩色中文触控液晶屏；系统设置、开始实验、系统校准、历史数据四大菜单；参数设置界面；测试报警弹窗；管路清洗操作界面

[工作模式]:标准模式全自动试验；直接测试；系统白平衡+标准色校准；蠕动泵管路清洗；历史数据查看打印；USB对外数据通讯

[关键能力]:1-3个油样并行自动测试；双指示剂失败自动报警切换；pH3.6-7.0，误差≤±0.1pH；100组本地存储；完整自动试验流程

[供电规格]:AC220V±10% 50Hz

[性能参数]:pH测量3.6-7.0；恒温精度±2℃；最多3杯样品同时测试

[危险禁忌]:校准顺序不可颠倒；长期停用必须清洗泵路并松开蠕动泵压块；指示剂管路不可接反；外壳务必可靠接地；禁止私自拆机维修
