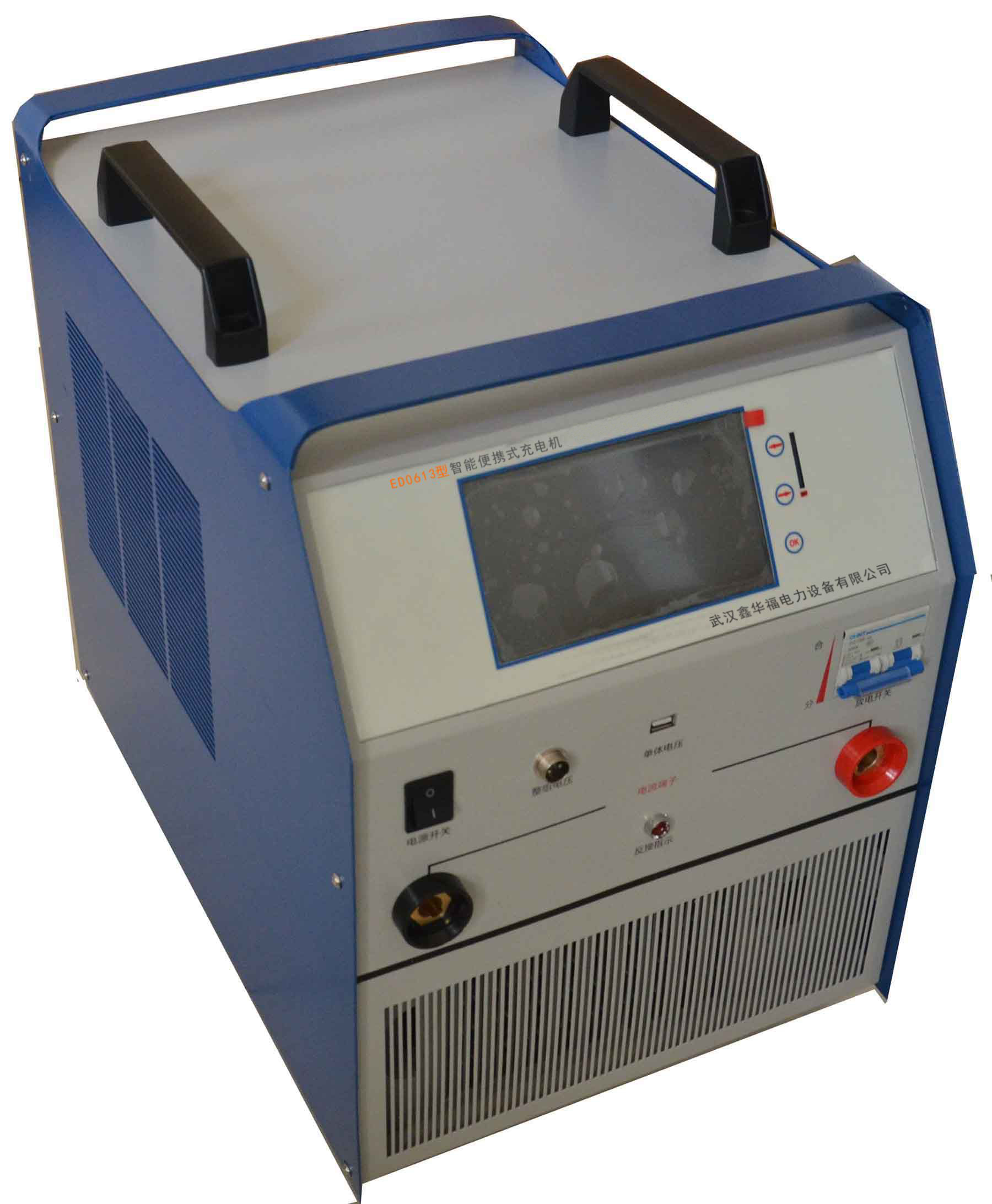

ED0613智能型蓄电池充电测试仪为铅酸蓄电池组综合维护设备，一体机集成在线监测、放电、充电、放充电活化循环、选配容量快测五大功能；采用7寸彩色触摸屏，支持有线、无线两种单体电压采集模块；具备过压、过流、过热多重保护；支持本机内部存储、SD卡外部存储；配备RS232、RS485接口，配套PC上位机软件，可读取数据、查看曲线、自动生成测试报告。适配24V/48V/110V/220V各类铅酸电池组，用于变电站、UPS蓄电池日常维护检测。

技术指标：

1、适用电池：铅酸蓄电池组，标称24V-220V；单体支持2V、6V、12V。

2、工作电源：主机AC220V±10%；充电模块AC380V；充放电电流5A-150A（按具体机型）。

3、放电电压档位：9-28V、40-56V、84-135V、96-270V。

4、稳流、稳压精度：1%；整机效率≥92％；功率因数≥0.9。

5、单体电压分辨率：2V/6V为0.001V，12V为0.01V。

6、环境条件：工作-20℃～+55℃；贮存-45℃～+70℃；湿度≤90%RH。

7、绝缘：输入对外壳、输出对外壳耐压AC1500V / AC500V；过热关机阈值80-85℃；MTBF≥50000h。

8、外形500×450×350mm，整机重量30kg。

硬件组成：

1、主机：7寸彩色触摸屏；SD卡槽；无线天线；放电开关；放电大电流接口；整组电压采集口；反接告警指示；RS232、RS485并机接口；电量采集器接口；AC220V电源接口。

2、单体电压采集模块（选配）：分为6节、24节两种；支持**有线USB、无线天线通讯**；无线通讯距离1-20m，不能用于强电磁屏蔽环境；模块需独立8-18V供电。

3、配套：充放电电缆、整组电压采集线、单体采集线束、电量采集器；上位分析软件。

主要测试功能：

1、在线监测：电池组浮充/均充/在线放电不停机监测；采集整组电压电流容量、每节单体电压；设置电压上下限报警；可设置监测时长，超限声光报警，支持静音。

2、放电测试：离线恒流/恒功率放电；可设置放电电流、时长、放出容量、整组/单体终止电压；单体条件支持“仅报警”或“直接终止”；达到任意终止条件自动停机；测试过程参数可修改。

3、充电测试：标准三段式充电流程：恒流→定压减流均充→自动切换涓流浮充；设置均充、浮充电压，充电电流、时长、充入容量；避免过充电。

4、放-充电活化循环：放电完成自动切换充电，支持最多5次循环，用于蓄电池活化修复。

5、容量快测【选配】：3-20分钟完成，快速评估单体内阻、预估容量，判别电池正常/落后/劣化。

6、数据管理：内部存储、SD卡外部存储；SD卡最小记录间隔5s；内部存储最小间隔1min；支持查看电压表格、电压柱状图、时间趋势曲线；可单条/全部导出、删除记录。

7、系统设置：系统时间、触摸屏五点校准、单体模块地址维护、恢复出厂、存储参数配置、放充转换延时、参数校准。

8、上位PC软件：读取SD卡测试文件，查看曲线、数据分析，自动生成测试报告。

接线规范要点：

1、接线原则：接线：先仪器端，后电池端；拆线：先电池端，后仪器端；充放电电缆红正黑负，接反触发反接告警。

2、单体采集模块：从电池组负极开始顺序接线；模块数量=总节数÷单模块最大节数，有余数则+1；每个采集模块必须独立取8-18V供电（2V取5节、6V取2节、12V取1节）；多余采集线束悬空，禁止短接。

3、无线模式：天线接好，远离强电磁屏蔽；有线模式用USB直连主机与采集模块。

4、充电功能除AC220V主机供电外，必须单独接AC380V给充电模块供电。

操作流程简述：

在线监测

接好单体采集、整组电压线，开机，录入机房、电池组参数、报警阈值，启动监测；可查看单体表格与柱状图；时间到或手动停止，保存数据，按规范顺序拆线。

放电测试

接好单体、整组电压、放电电缆，放电开关置分位；设置放电模式与全部保护终止条件；确认接线，合上放电开关，启动放电；满足条件自动停机；**停机后仪器强制散热，散热完成再关机，禁止散热阶段直接断电**；完成后拆线。

充电测试

单体、整组电压、充放电电缆接好；主机AC220V，充电模块接AC380V；设置均充浮充、电流、终止条件；合上放电开关，启动充电；自动完成恒流-均充-浮充流程。

放充电活化

接线同放电+充电；设置放电、充电全套参数以及循环次数；启动，放电结束延时后自动转入充电，循环执行。

容量快测（选配）

接线同放电；录入电池参数，启动，数分钟输出内阻与容量评估结果。

重要注意事项：

1、放电结束必须等待仪器强制散热完成再关机断电，防止功率器件烧毁。

2、无线单体模块禁止在金属屏蔽、强电磁干扰场所使用，通讯距离控制1-20米。

3、单体模块必须独立供电，严格从电池组负极开始顺序接线；多余采集线只悬空，不可短接。

4、充放电电缆严禁极性反接，仪器具备反接告警。

5、SD卡优先做备份，重要测试同时保存本机+SD卡；

6、充电模式除主机220V，充电模块需要单独AC380V供电。

7、设备内部无用户可维修零部件，故障联系厂家售后，禁止私自拆机。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为磕碰、进水、错接线、私自拆机不在保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。
