ED0205变压器空载负载特性测试仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0205

【设备名称】：变压器空载负载特性测试仪

【数据来源】：原厂说明书doc

【标签】：配电变压器容量判别，空载损耗，负载短路损耗，阻抗电压，有源内置三相测试源，无源外施测试，温度波形自动校正，本地存储打印，RS232数据上传

ED0205变压器空载负载特性测试仪集合有源变压器容量测试仪与损耗测试仪两项功能，主要用于配电变压器实际容量核验，可甄别篡改铭牌的变压器；同时完成空载电流、空载损耗、短路损耗、阻抗电压等工频参数检测。仪器内部集成数字合成三相正弦大功率测试源，有源模式下无需外接调压器、升流设备即可开展容量及负载损耗测试；支持有源、无源两套测试模式，内置电池供电，单组充电可完成约100台变压器测试；具备波形畸变、温度、电压、电流多维度自动校正算法；大屏幕中文液晶搭配触摸按键，本机可存储200组试验记录，支持现场打印、RS232联机上传后台电脑，适用于供电部门现场变压器普查试验。

技术指标：

1、有源模式：电压0-10V；电流0-10A。

2、无源模式：电压0-750V宽量程无档位切换；电流0-100A自动量程。

3、测量精度：电压、电流、频率±0.2%；功率：CosΦ＞0.1时±0.5%；0.02＜CosΦ＜0.1时±1.0%。

4、工作温度：-10℃～+40℃；充电输入AC160-260V。

5、绝缘性能：电压电流输入端对机壳绝缘电阻≥100MΩ；电源对外壳工频2kV/1min耐压。

6、外形尺寸32×24×13cm，整机重量3kg。

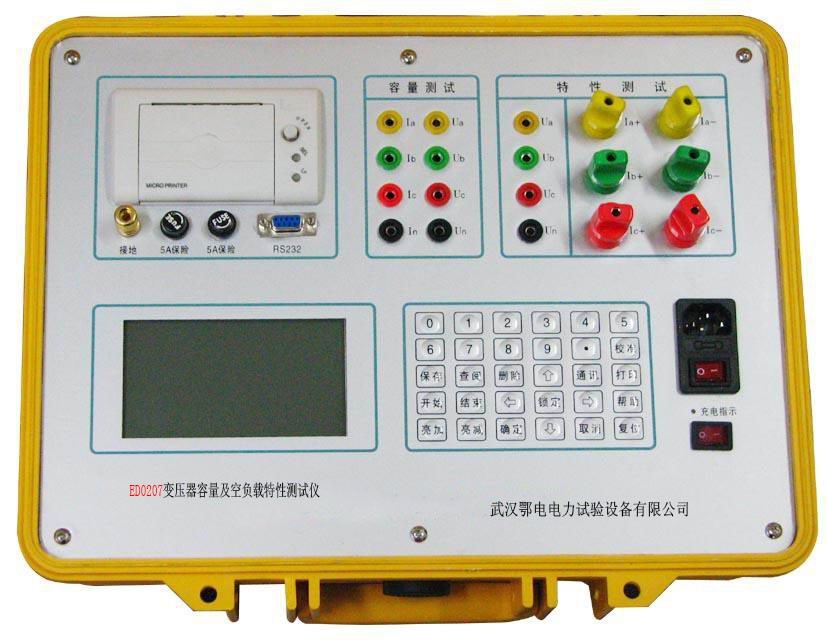

硬件面板组成：

特性测试端子组、容量测试端子组、接地端子、RS232通讯口、充电电源插座；液晶显示屏；微型热敏打印机；方向、确定、取消、亮度调节按键组；高强度防水注塑主机外壳，配套配件收纳箱。

主要测试功能：

1、容量测试（有源）：高压侧接测试钳，变压器低压侧短接；录入本体温度、高压额定电压、变压器能耗等级（S7/S9/S11/S13等）、分接档位、联结组别、设备编号；仪器换算校正到75℃标准条件下损耗，比对国标库判定变压器实际容量与型式；可提示损耗异常，非标变压器需手动录入阻抗电压。

2、有源负载（短路）试验：内置源完成短路测试，输出校正后短路损耗、阻抗电压、绕组电阻电抗。

3、空载测试：分为单相空载、三相空载；单相法可在缺少三相电源时分相加压，仪器自动折算三相空载结果；三相空载外接电源测试，获取空载损耗、空载电流百分比，自动比对国标。

4、短路测试：单相短路、三线短路，对测试数据做非额定电流自动校正。

5、数据管理：本地存储200组记录，支持单条查看、现场打印，通过RS232接口把记录上传至计算机。

6、系统参数：变压器铭牌参数录入、系统时间、亮度调节。

操作流程要点：

## 有源模式（容量/有源负载）

1、测试钳粗线接仪器电流端子，细线接电压端子，夹在变压器高压各相，**变压器低压侧可靠短接**。

2、进入参数设置，录入变压器本体温度、高压额定电压、变压器型号等级、分接档位、联结组别、设备编号。

3、启动测试，仪器自动采集计算；测试完成保存或打印结果。

## 无源模式（外接电源做空载、短路）

1、单相空载：现场无三相电源，依次对低压侧A/B/C分相施加单相220V，每相测试结束必须断开电源再换相；仪器自动折算三相空载损耗。

2、三相空载：变压器非被测绕组开路，外部三相电源接入，仪器采集电压电流功率。

3、短路试验：低压侧可靠短接；高压侧施加试验电压；短路试验前套管CT二次侧务必短接。

校正说明：

仪器自动执行多项校正：波形畸变校正；温度校正把短路损耗折算至75℃；非额定电压的空载校正；非额定电流条件下短路损耗、阻抗电压校正；仅需要输入变压器类型相关校正系数即可。

重要安全与注意事项：

1、接线作业前被试设备要可靠接地，防止感应触电；测试过程不要触碰测试线金属导体。

2、短路试验低压侧短接点接触必须良好；套管内置CT二次试验前必须短接。

3、试验前核对全部设置参数，温度录入不准会直接造成容量判别出错。

4、严禁超仪器电压、电流量程运行；接线严格按端子标识，接错会损坏仪器或得出错误数据。

5、内部无可用户维修部件，故障联系厂家售后，禁止私自拆机。

成套配置：

仪器主机、测试钳、测试线缆、配件箱、电源线、说明书、出厂报告、保修卡。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为摔落、进水、私自拆机、错接线路造成损坏不在保修范围。

[设备类型]:变压器空载负载特性综合测试仪

[设备型号]:ED0205

[核心用途]:配电变压器实际容量判别；空载损耗、空载电流；短路（负载）损耗、阻抗电压测量；有源内置三相源无需外接试验电源；无源外接电源试验；温度-波形-电压-电流自动校正；本地存储打印，RS232联机上传电脑

[显示交互]:中文图形液晶；十项主功能菜单；参数录入；实时试验数据；校正后结果；国标比对结果；记录查询；打印；系统亮度时间设置

[工作模式]:有源容量判别；有源负载短路；单相空载；三相空载；单相短路；三线短路；本地数据保存打印；RS232通讯上传

[关键能力]:内置数字合成三相测试源，电池供电；容量判定准确率100%；无源0-750V宽量程自动换挡；多维度自动校正；内置S7/S9/S11/S13等国标参数库；存储200组记录

[供电规格]:内置锂电池，AC160-260V充电；充满约可测100台变压器

[性能参数]:无源电压0-750V，电流0-100A；功率精度CosΦ＞0.1为±0.5%；整机3kg

[危险禁忌]:短路试验低压侧必须可靠短接；套管CT二次务必短接；分相空载每相更换前断开电源；温度参数准确录入；严禁超量程；禁止私自拆机维修
