EDJY绝缘筒式无局放试验变压器设备知识库

【文档类型】：设备操作知识库

【设备型号】：EDJY-150KVA/250KV

【设备名称】：绝缘筒式无局放试验变压器

【数据来源】：原厂说明书docx

【标签】：无局放工频耐压，局部放电检测，绝缘筒结构，250KV，150kVA，电容分压器，保护电阻，电源噪声滤波，一点接地，局放＜5pC

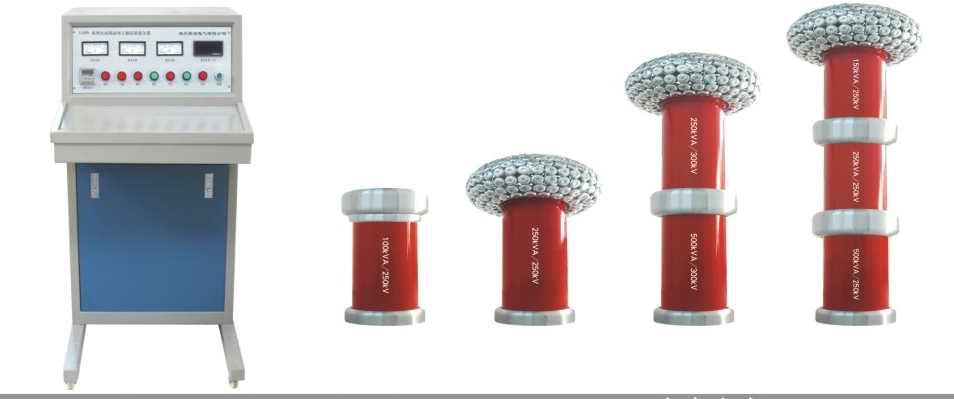

EDJY-150KVA/250KV绝缘筒式无局放试验变压器为户内单相油浸无局放高压试验系统，遵循JB/T9641-1999、GB1094、GB311.1等多项高压设备国标；主要面向220kV及以下变压器、开关、互感器、GIS、电容器开展工频交流耐压与局部放电测试。设备高低压绕组之间设置接地屏蔽层，配置均压球、储油柜、油位指示，双层密封结构设计；整套系统包含试验变压器、电动柱式调压器、电容分压器、保护电阻、电源噪声滤波器与数字控制台；具备过流、门联锁、急停、耐压计时、自动回零等保护功能，局放指标优异，适合电力、工矿企业、科研机构高压绝缘试验。

技术指标：

1、整机运行环境：户内使用；海拔≤1000m；环境温度-25～+45℃；相对湿度＜90%(25℃)；接地电阻＜0.5Ω；电源波形畸变＜3%，50Hz；无导电粉尘与腐蚀性气体。

2、EDJY-150KVA/250KV主变参数：单相、ONAN油浸自冷；额定容量150kVA；原边0.4kV，375A；副边250kV，0.6A；测量绕组250V，变比1:1000；空载电流≤5%；阻抗电压≤10%；波形畸变≤3%；100%Un局放＜5pC，80%Un局放＜3pC；100%额定工况可连续运行30min，75%额定可长期连续运行；绕组温升＜65K，油面温升＜55K；具备120%电流300s、110%电压60s短时耐受能力。

3、EDZT-150柱式调压器：125kVA，输入380V，输出0-0.42kV，电动调压，短路耐受3倍输出电流8个周波，调压接触部位无局放。

4、EDFC-250KV电容分压器：250kV，500pF，分压比1000:1，精度≤±1%，局放100%Un＜5pC。

5、EDR-250保护电阻：250kV，5kΩ，0.5A长期工作，F级耐热，局放100%Un＜3pC。

6、EDLB电源噪声滤波器：0.43kV，357A；对40kHz-1MHz干扰高衰减，背景局放＜2pC。

7、EDTC-150KVA控制台：数显仪表；耐压计时、自动回降、上下限位、门联锁、警铃、急停、过流保护，跳闸自动回零。

硬件成套组成：

EDJY-150KVA/250KV绝缘筒无局放试验变压器、EDZT-0.38/0-0.420KV柱式调压器、EDFC-250KV电容分压器、EDR-250保护电阻、EDLB电源噪声滤波器、EDTC-125KVA控制台；配套控制电缆；主电源电缆用户自备。

主要结构特点：

1、变压器配置储油柜、油封吸湿器，油位计标注+40℃、+20℃、-5℃油位刻度；带有放油、取油样阀门；接地螺栓标识清晰；50kVA以上配置起吊吊环。

2、绕组间设置接地屏蔽层，抑制内部局部放电；双层密封设计，设计使用寿命≥15年；配备均压球、均压罩改善高压电场。

3、控制台集成数显测量、计时、多重安全联锁保护，试验门未关闭无法升压。

操作流程要点：

1、前期准备：核算电源容量；设备合理摆放，预留足够高压安全距离；高压尾、测量绕组可靠接地；整套系统执行**一点接地**；检查油位、外观无损伤。

2、接线完成复查全部回路，关好试验防护大门，参照控制台说明书选择手动/自动模式。

3、升压过程密切监视仪表读数，严禁超额定参数运行。

4、试验结束，调压器回零，切断系统电源；使用接地棒充分对高压部位放电，之后再拆除被试品；做好试验记录形成报告。

维护与运输：

1、存放环境保持干燥洁净，做好防尘防潮防护；定期检查紧固件、绝缘筒、油位。

2、严禁设备倾倒、缺油运行；套管绝缘筒禁止磕碰划伤；环境温差不能大于15℃；不允许-5℃以下存放使用。

3、运输时绕组轴向垂直于车辆行进方向，紧固牢靠，防止内部构件窜动松动。

出厂必做试验项目：

外观密封检查、变比、绕组直流电阻、绝缘电阻与吸收比、介质损耗、变压器油理化试验（击穿、微水、介损）、高低压外施耐压、感应耐压、空载/短路阻抗、局部放电测试、短路放电考核、波形畸变、温升、满负荷电容负载试验。

售后保修：主机三年免费质量保修，终身维修；易损配件一年内包修包换；收到故障反馈24小时响应。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地，整套系统严格一点接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁；试验结束必须挂接地棒充分放电后方可拆试品。

[设备类型]:绝缘筒式无局放工频试验变压器成套系统

[设备型号]:EDJY-150KVA/250KV

[核心用途]:220kV及以下电气设备工频耐压、局部放电检测；包含调压器、电容分压器、保护电阻、噪声滤波器、数字控制台；低局放指标，门联锁+急停+过流多重保护；一点接地试验体系

[显示交互]:控制台数字仪表；高压电压、原边电压电流显示；耐压计时；急停、警铃、门联锁、上下限位保护

[工作模式]:手动/自动工频耐压试验；局部放电测量；耐压计时自动回降；过流故障自动跳闸回零

[关键能力]:150kVA/250kV输出；屏蔽绕组抑制局放，100%Un局放＜5pC；双层长寿命密封；电源噪声滤波降低试验背景干扰；整套系统出厂完整局放考核

[供电规格]:AC380V输入，50Hz

[性能参数]:副边250kV/0.6A；测量绕组变比1:1000；75%额定可长期连续运行；接地电阻要求＜0.5Ω

[危险禁忌]:系统必须一点接地；严禁缺油、倾倒使用；套管绝缘筒严防磕碰划伤；环境温差不可超15℃；试验完毕接地棒充分放电再拆试品；禁止私自拆机维修
