EDIJJ-II全自动绝缘油介电强度测试仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：EDIJJ-II

【设备名称】：全自动绝缘油介电强度测试仪

【数据来源】：原厂说明书doc

【标签】：绝缘油击穿电压，GB507-86，DL-474.4-92，DL/T596-1996，油介电强度，多档升压速率，油杯电极，内置热敏打印

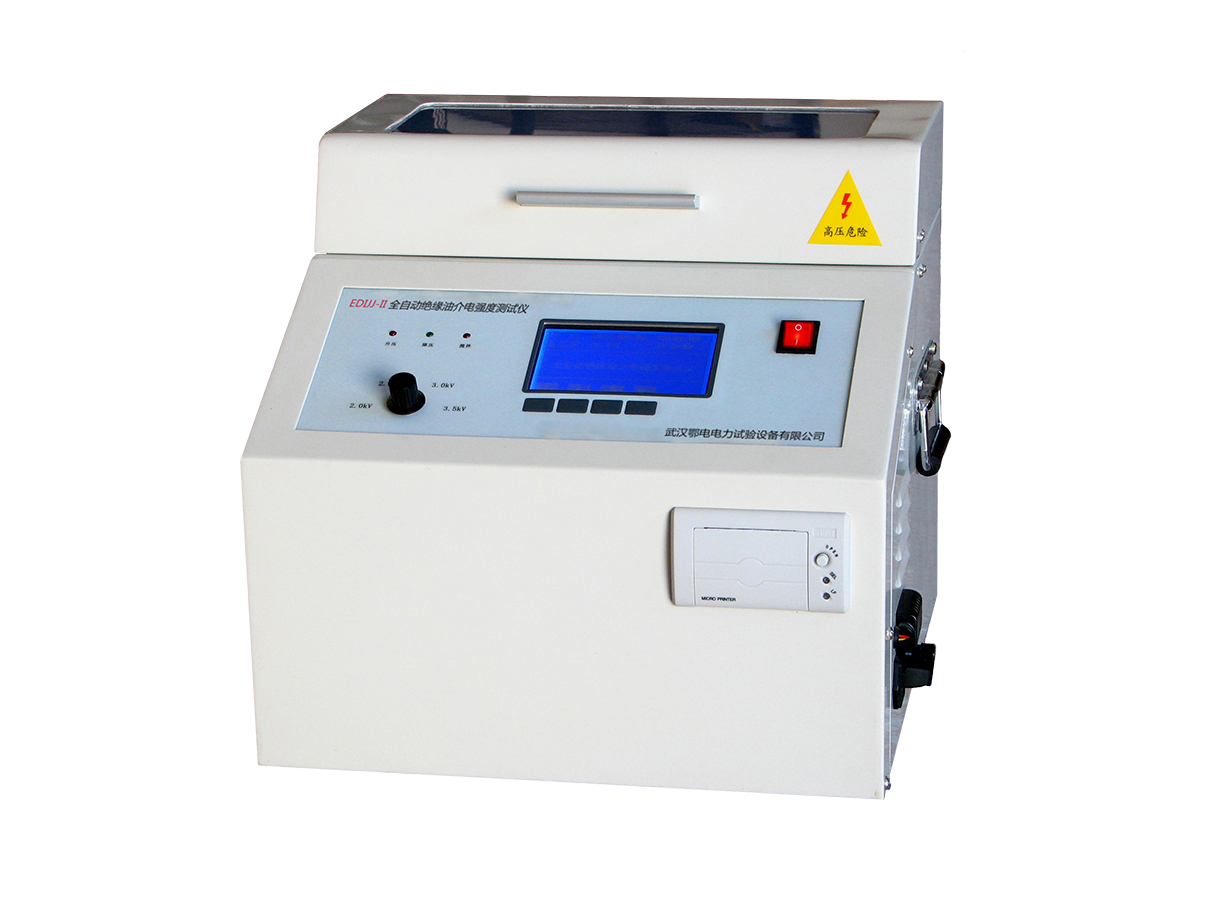

EDIJJ-II全自动绝缘油介电强度测试仪依据GB507-86、DL-474.4-92、DL/T596-1996标准开发，采用单片机数字化控制，用于变压器等设备绝缘油样品击穿电压（介电强度）检测；内置看门狗电路避免死机，高压端直接采样A/D转换降低测量误差；具备过流、过压、短路多重防护，电磁抗干扰性能强；支持GB1986、GB2002两套国标模式外加自定义试验参数，大屏幕中文液晶显示，自带热敏打印机；整机便携，室内外均可开展油样试验。

技术指标：

1、升压器容量：1.5kVA；

2、升压速率：2.0kV/s、2.5kV/s、3.0kV/s、3.5kV/s四档可选；

3、输出试验电压：0-80kV；电源畸变率＜1%；

4、标准电极间隙：2.5mm；

5、供电：AC220V±10%，50±5Hz；整机功耗＜200W；

6、外形尺寸409mm×393mm×388mm，整机重量29kg。

工作环境条件：

环境温度0-40℃；相对湿度≤85%RH；避开雨淋、粉尘、腐蚀性气体、阳光直射场所。

面板硬件组成：

液晶显示屏、功能操作按键、热敏打印机、升压速率切换旋钮、状态指示灯、油杯仓盖、温湿度采集传感器、接地端子、AC220V电源插座、电源开关、高压危险警示标识。

主要功能：

1、三种试验模式：GB1986国标、GB2002国标、自定义模式；自定义模式可配置静置时间1-15min、间隔时间1-10min、搅拌时间5-90s、停升电压10-80kV、打压次数1-6次。

2、实时采集并显示环境温湿度，系统时间日期设置；

3、单组最多6次击穿试验，自动记录每一次击穿电压，计算本组平均值；本机循环保存最近5组完整试验数据，逆序存储，新记录自动覆盖最早旧数据；

4、支持单组、历史组数据本地查看、热敏打印输出；

5、接地检测提醒，未可靠接地弹窗声光告警，也可按键跳过接地检测不影响测试结果；

6、过压、过流、短路硬件保护。

操作流程要点：

1、接好AC220V电源线，仪器外壳接地端子可靠接地，打开电源进入开机主界面。

2、油杯清洗完毕装入待测油样，放入仓内，闭合油杯仓盖。

3、进入设置菜单，按需选择GB1986 / GB2002 /自定义模式；设置停升电压、静置、搅拌、打压次数等参数；可校准系统日期时间。

4、确认参数后按下开始执行试验；仪器自动搅拌、静置、升压，记录各次击穿电压。

5、试验结束，屏幕展示各次击穿数值与平均值；可查看历史存储记录，执行打印；本机仅保存最近5组，超出自动覆盖最早记录。

6、全部操作完成切断仪器电源。

油杯与电极维护要点：

1、闲置期间油杯浸泡合格干燥绝缘油，防止受潮、电极氧化；

2、每月检查电极，使用标准规校准2.5mm间隙；电极表面出现暗斑用洁净绸布擦拭；

3、油杯清洗：绸布擦拭电极，无水乙醇冲洗3-4次，吹干，再用待测油样润洗2-3次；

4、搅拌桨：绸布清理颗粒杂质，乙醇浸泡清洗吹干，待测油样润洗，禁止徒手直接触碰桨体。

简易故障排查：

1、开机无响应：核查电源线、保险管；

2、无法升压：确认油杯仓盖完全闭合；

3、升压但是不击穿：核对停升电压参数设置；

4、击穿无读数：检查油杯内部是否存在污物杂质；

5、打印机不出纸：检查有无打印纸，按说明书规范更换热敏打印纸。

成套配件：

仪器主机、油杯组件、电源线、电极间隙标准规、3A保险管2只、搅拌桨2只、镊子、打印纸、操作说明书、合格证、保修卡。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；油仓带电工作时人员严禁触碰仓盖；不在易爆环境操作，保持设备干燥清洁。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为摔落、进水、私自拆机、违规操作造成损坏不在保修范围。

[设备类型]:绝缘油介电强度测试仪（油耐压仪）

[设备型号]:EDIJJ-II

[核心用途]:绝缘油击穿电压检测；兼容两套国标+自定义试验流程；自动多次打压、计算平均值；存储最近5组试验记录，热敏打印；采集环境温湿度

[显示交互]:中文液晶；试验参数配置；温湿度、日期时间显示；历次击穿电压、本组平均值；历史记录循环翻阅；打印输出；接地告警提示

[工作模式]:GB1986标准；GB2002标准；自定义参数试验；自动搅拌-静置-升压击穿；数据存储打印

[关键能力]:0-80kV输出；四档升压速率；过压过流短路保护；高压端直采A/D减少误差；看门狗防死机；本机保存最近5组试验数据

[供电规格]:AC220V±10%，50Hz；整机功耗＜200W

[性能参数]:1.5kVA升压器；标准电极间隙2.5mm；整机29kg

[危险禁忌]:外壳优先可靠接地；试验时关好油杯仓盖，带电勿触碰仓盖；定期维护油杯电极；本机仅存最近5组记录，超量自动覆盖旧数据；禁止私自拆机维修
