EDHZC-3A电缆故障测试仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：EDHZC-3A

【设备名称】：电缆故障测试仪

【数据来源】：原厂说明书doc

【标签】：电力电缆故障测距，低压脉冲法，高压闪络法，电流电压取样，波形存储对比，波速校准，35kV及以下电缆

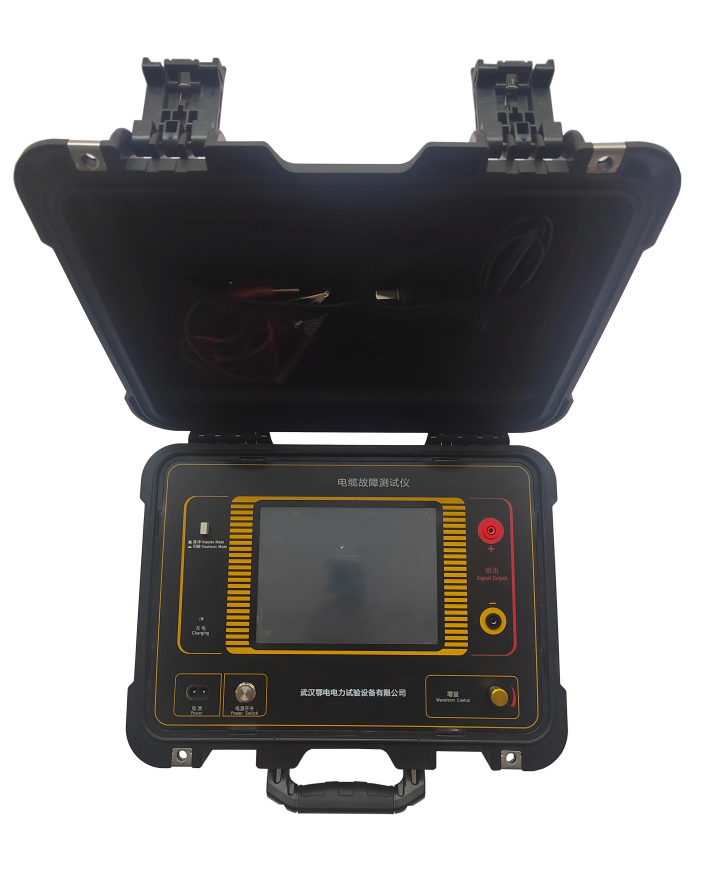

EDHZC-3A电缆故障测试仪采用雷达行波反射原理，触摸屏操作，用于35kV及以下电力电缆故障预定位；可检测短路、断路、低阻故障，也可检测高阻闪络、泄漏故障；支持低压脉冲法、高压闪络法两种测试模式，具备波形保存、读取、同屏对比、打印功能；支持电缆波速实测校准，提升测距精度；整机箱式便携，内置电池，适合变电站、现场电缆故障查找。

技术指标：

1、测试方法：低压脉冲法、高压闪络法；支持电流取样、电压取样；

2、测试距离：低压脉冲最大60Km；高压闪络最大40Km；

3、系统整体测试精度：小于20cm；读数分辨率1m；

4、脉冲幅度：50Ω负载下≥250Vpp；

5、长度档位：＜1KM、＜3KM、＞3KM三档；

6、采样频率：6Mhz、12Mhz、24Mhz、48Mhz、96Mhz、192Mhz；

7、预置波速：油浸纸160m/μs、交联聚乙烯172m/μs、聚氯乙烯184m/μs；支持自定义实测波速；

8、工作条件：-20℃～+55℃，湿度≤90%RH；

9、外形430×300×190mm，整机约10kg。

面板与软件界面：

触摸屏人机界面；界面分为顶部通信状态栏、右侧功能按键区、中部波形显示区（局部波形+全程波形）、底部参数状态栏；功能包含电缆类型选择、检测方法切换、长度选择、采样频率、采样、打开保存文件、波形对比、波速测量、打印波形。

主要测试功能：

1、低压脉冲法：适用于低阻、短路、断路故障，也可以测量电缆全长；仪器发射低压脉冲，采集反射波形，双电子游标判读时间，按公式S=VT/2计算故障距离。

2、高压闪络法：适用于高阻闪络、高阻泄漏故障；仪器处于外触发等待，外部高压冲击使故障点闪络，通过电流取样器采集行波信号自动采样显示波形，游标读取故障距离。

3、波速测量：利用已知长度同类型电缆实测电波传播速度，解决非标准电缆波速不准带来的测距误差。

4、波形管理：波形本地保存、历史文件调取、两组波形同屏对比分析、USB外接打印机打印波形与参数。

操作流程要点：

1、低压脉冲法：检查仪器电量，电量不足接外接电源；开机进入测试软件；设置电缆类型、长度档位、采样频率；测试夹子接故障相与好相/地线；点击采样，调节波形位移、振幅；使用游标卡在波形拐点读取故障距离；可保存、打印波形。

2、高压闪络法：选择高压闪络模式，仪器进入等待采样状态；外接冲击高压设备，电流取样器套在电缆接地回线上；高压冲闪，仪器自动捕获波形；调节波形，游标判读故障距离。

3、波速校准：选用已知准确长度的同型号电缆，低压脉冲模式下采样波形，双游标读取传播时间，输入实际电缆长度，仪器自动计算实际波速。

4、测试完毕逐步返回系统桌面，再正常关机。

重要注意事项：

1、高压闪络测试时，仪器必须断开外部交流市电，依靠本机电池工作。

2、严格按步骤软件退出后再关机，不可直接断电。

3、高压冲闪作业严格遵守高压试验安全规范，做好安全隔离。

4、内部无可用户维修部件，故障联系厂家售后，禁止私自拆机。

成套配件：主机、测试连接线、电流取样器、电源线、说明书、合格证、保修卡。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁；高压闪络试验必须做好高压安全防护。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为摔落、进水、私自拆机、错误接线造成损坏不在保修范围。

[设备类型]:电缆故障测试仪（行波测距）

[设备型号]:EDHZC-3A

[核心用途]:35kV及以下电缆故障预定位；低压脉冲测低阻/断路；高压闪络测高阻闪络泄漏故障；波形存储对比打印；电缆波速实测校准

[显示交互]:触摸屏；局部+全程双波形显示；游标测距；参数配置；波形保存/打开/对比；波形打印；波速测量计算

[工作模式]:低压脉冲法；高压闪络法；电流取样、电压取样；波速标定；波形文件管理打印

[关键能力]:低压脉冲最大60Km，高压闪络最大40Km；整体精度＜20cm；多档采样频率；预置多种电缆波速，支持现场实测波速；电池可脱离市电用于冲闪测试

[供电规格]:内置锂电池，支持AC220V外接充电

[性能参数]:读数分辨率1m；脉冲幅度≥250Vpp；整机约10kg

[危险禁忌]:高压闪络测试断开市电；高压试验做好安全隔离；软件正常退出再关机；禁止私自拆机维修
