工频调感式发电机交流耐压装置｜发电机工频耐压｜50Hz调感电抗器｜水轮发电机耐压试验

TPXB-E工频调感式发电机交流耐压装置设备知识库

【文档类型】：设备操作知识库

【设备型号】：TPXB-E

【设备名称】：工频调感式发电机交流耐压装置

【数据来源】：原厂说明书docx

【标签】：工频串联谐振，调感电抗器，发电机交流耐压，50Hz真实工频，可调电感，Q值补偿，250MW及以下水轮发电机耐压，击穿限流保护

TPXB-E工频调感式串联谐振耐压装置，专门针对**250MW及以下水轮发电机**开展工频交流耐压试验；采用调节电抗器铁芯气隙改变电感量，实现50Hz真实工频下LC串联谐振；相比传统工频试验变压器，所需现场电源容量大幅降低，设备轻量化；试品击穿闪络时短路电流被Q值限制，保护试品免于二次损伤，输出波形畸变小，适用于大容量发电机定子绕组工频耐压交接及预防性试验。

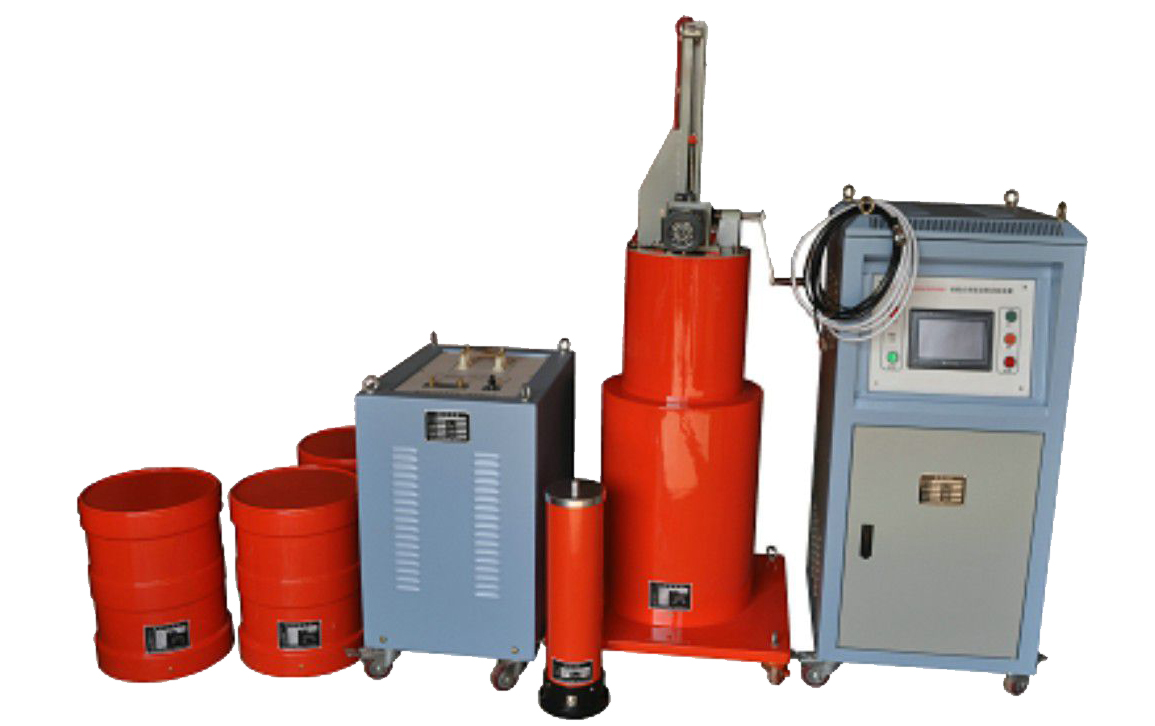

技术参数：

1、额定容量：1000kVA；额定频率50Hz；额定电压40kV；额定电流25A；

2、可调电抗器电感调节范围：6～30H；铁芯可调间隙0～300mm。

整套装置硬件组成：

1、激励变压器JLB-100kVA（5kV/10kV/0.4kV多抽头）；

2、可调电抗器CHXB(TL)-400kVA/40kV；

3、固定电抗器CHXB(DK)-200kVA/50kV，共3台；

4、控制台TC-(L)-100kVA/380V，内置调压器、保护继电器、计时单元；

5、分压器FRC-150kV；

6、补偿电容器BC-150kV/0.048μF。

工作原理：

分为**串联谐振、并联谐振**，现场优先使用串联谐振模式。

- 串联谐振：调节可调电抗器铁芯间隙改变电感L，在50Hz工频下，使回路感抗XL等于被试发电机电容Cx的容抗Xc，达成全谐振；电源仅补偿回路有功损耗，电源容量仅为试验容量的1/Q。

- 优势：输出接近纯50Hz工频波形；试品击穿闪络时故障电流降至试验电流1/Q以下，熄弧快，无恶性过电压，避免扩大故障损伤。

>调谐操作原则：**低压下先找谐振点，再升压至耐压值，禁止高电压下调间隙调谐**。

操作流程要点：

1、保护整定：过流保护整定为试验电流1.1倍；过压保护整定为试验电压1.1倍；设置耐压计时时间。

2、接线：按实际接线图布线；分压器屏蔽线、各设备保护地线必须牢固接地；激励变高压电流信号接入控制台。

3、合闸前检查：调压器确认回零；手动测试电抗器铁芯间隙升降限位机构动作正常，检查按键、表计功能。

4、合闸，低压升压至约30V（电抗器侧几百伏）；调节电抗器铁芯间隙，观察**高压电压达到最大值即为谐振点**，完成调谐。

5、缓慢升压至规定试验电压，自动启动耐压计时；计时结束设备自动降压回零；断开主电源。

6、试验过程监护被试发电机，发生异常立即降压并切断总电源。

重要安全注意事项：

1、必须由经过专业培训人员操作高压试验；高压区域设置安全警示围栏。

2、**低压条件下完成调谐，不允许高电压状态调节电抗器铁芯间隙**。

3、所有接地连接牢靠；保护继电器、时间继电器按试验参数正确整定。

4、试验完毕设备降压回零，对被试发电机、分压器充分放电后再拆除高压接线。

5、内部无可用户维修部件，故障联系厂家售后，禁止私自拆机。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

保修条款：遵照原厂服务承诺，人为摔落、进水、私自拆机、违规操作造成损坏不在保修范围。

[设备类型]:工频调感串联谐振耐压试验装置（发电机专用）

[设备型号]:TPXB-E

[核心用途]:250MW及以下水轮发电机定子绕组50Hz工频交流耐压；调感改变电感实现工频串联谐振；小电源容量实现大容量耐压，击穿限流保护试品

[显示交互]:控制台表计显示电压电流；过压过流保护；耐压时间继电器计时；调压器零位联锁

[工作模式]:工频串联谐振（优先）；并联谐振；低压调谐后升压耐压；计时结束自动降压回零

[关键能力]:真实50Hz工频；电抗器铁芯间隙调节电感6-30H；Q值无功补偿，电源容量降为试验容量1/Q；试品击穿限流熄弧，无过电压

[供电规格]:AC380V输入控制台

[性能参数]:1000kVA，40kV/25A；可调间隙0-300mm；电感6-30H

[危险禁忌]:专业人员操作，高压设安全围栏；低压调谐，严禁高压调电抗器间隙；所有地线牢固连接；试验结束充分放电再拆线；禁止私自拆机维修
