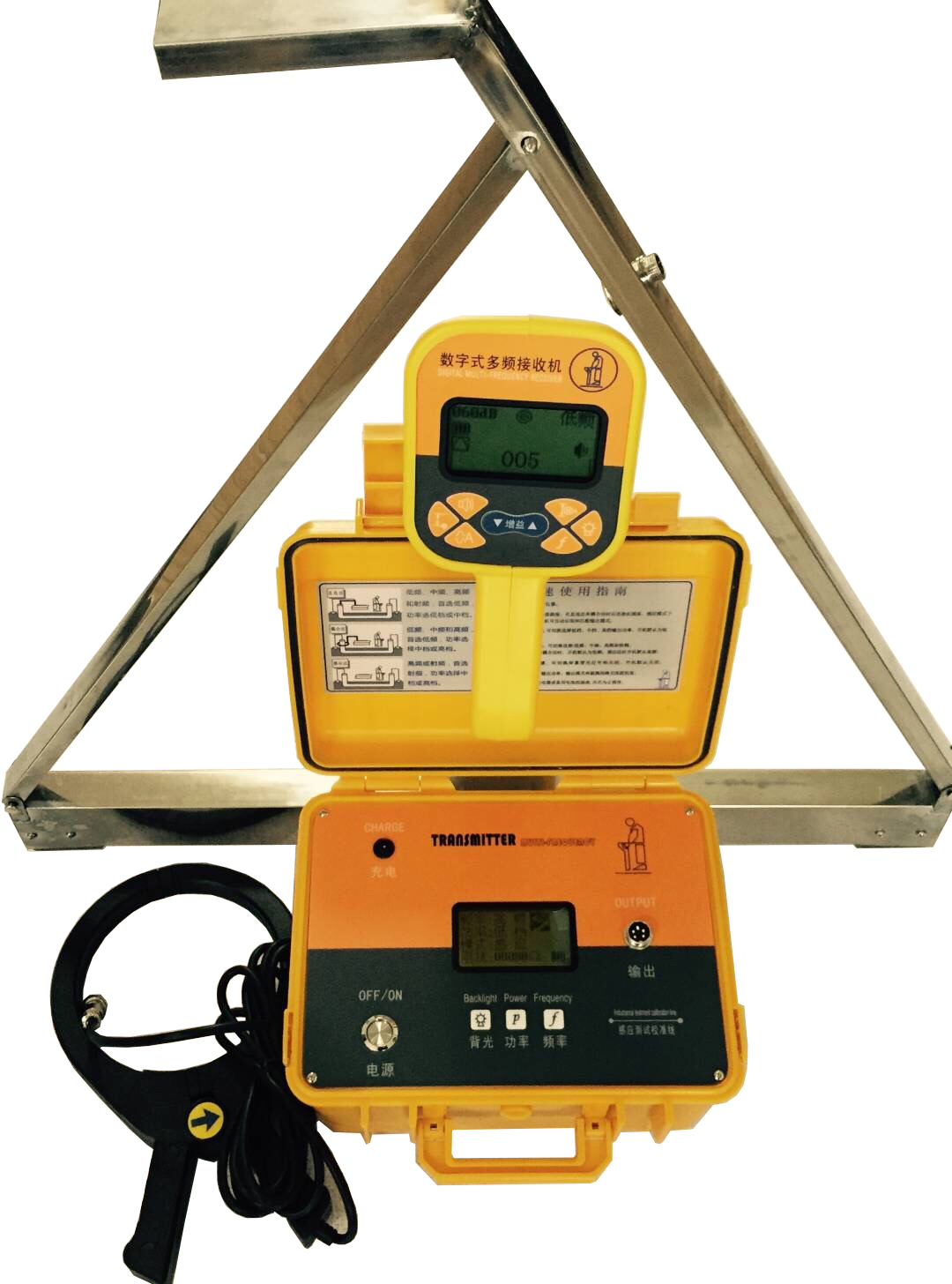

EDGX-2地下管线探测仪，基于电磁感应原理，由发射机+接收机成套组成；用于城市、电力、路灯等场景地下金属电缆、金属管道的路径追踪、埋深测量；支持停电管线探测，也可对低压带电管线寻径；配套A字架利用跨步电压法实现直埋电缆漏电故障精确定点；具备直读测深、80%法、45°法多种测深手段，波峰/波谷两种定位模式；数字化液晶显示，声音+光栅+数字三重信号提示，整机锂电供电，适应野外现场作业。

技术指标：

## 发射机

1、输出频率：低频、中频、高频、射频，支持绝缘回路阻抗测量；

2、输出功率：高/中/低档恒功率输出，自动负载匹配；

3、阻抗测量：0-25000Ω；

4、供电：内置锂电，连续工作＞8h；

5、重量3.5kg；工作温度-10℃～+45℃。

## 接收机

1、接收频率：低频、中频、高频、射频、50Hz工频；

2、定位模式：波峰法、波谷法、A字架外设模式；

3、探测距离：直连法最大15km；耦合法单次3km；感应法单次300m；

4、深度：直读0-300cm；80%法耦合0-300cm、直连0-600cm；精度±2.5%+5cm(0-2m)；

5、可直读管线电流0-999mA；

6、供电内置锂电，待机＞12h；重量1.6kg；工作温度-10℃～+40℃。

硬件组成：

1、发射机：电源开关、输出航空插座、频率键、功率键、背光、充电口、液晶显示屏；自动显示频率、功率、模式、环路阻抗、电量、匹配状态。

2、接收机：液晶显示、增益、频率、模式、深度、电流、背光、音量按键；充电口、外设航空接口；可外接A字架、耦合钳、听诊器。

3、成套配件：充电器、输出直连线、发射耦合钳；选配件：A字架、接收耦合钳、听诊器、接地地钎。

核心工作模式

### 发射机三种信号施加方式

1、直连法（优先）：红线接被测金属管线，黑线接独立地钎接地；信号最强、传输远，适合停电管线；分芯线-大地、护层-大地、相线-护层、相间接多种接线。

2、耦合法：耦合钳夹住电缆，无需剥开金属，可用于带电低压电缆。

3、感应法：发射机平放管线正上方，只用射频；无需接线，适合无法接触管线的盲搜，信号较弱。

### 接收机工作模式

1、波峰法：管线正上方信号最强；用于路径追踪、直读深度。

2、波谷法：管线正上方信号最弱，带左右方位箭头，用于路径复核，配合45°法测深。

3、A字架外设模式（跨步电压法）：专用于对土壤漏电故障点精确定位，寻找电位零点确定故障位置。

主要测试功能

1、管线路径追踪：直连/耦合/感应注入信号，接收机波峰/波谷跟踪信号，标记管线走向；也可接收50Hz工频，无需发射机查找运行带电电缆。

2、埋深测量：直读测深、80%法、45°法；避开弯头、接头、故障点测深，邻近并行管线会带来测深误差。

3、电缆故障定位

    - 漏电故障：A字架跨步电压法定点，查找电位零点；

    - 断线故障：观测信号衰减突变位置；

    - 线间短路：横切法观测信号突变点；

    - 路灯线路可利用耦合钳做故障区间判别。

操作流程简述

1、管线路径探测：发射机选择直连/耦合/感应方式施加信号，做好接地；接收机设置相同频率，波峰模式搜寻最大信号，跟踪标记管线走向。

2、埋深测试：管线正上方，增益调至700-900，执行直读深度；或采用80%、45°比对校验深度。

3、漏电故障定点：发射机低频大功率输出；接收机先用波峰找到路径；切换A字架外设模式，沿管线移动A字架，信号发生极性翻转、信号最小处即为故障点。

现场使用要点

1、直连法接地钎尽量远离管线，避免地线回流带来干扰；环路阻抗1-3kΩ效果佳，阻抗过大需要改善接地或切换高频。

2、感应法容易把信号耦合到邻近并行管线，优先选用直连或耦合法；频率越高邻线耦合干扰越大。

3、测深要避开弯头、T接、故障点；波峰波谷定位位置不一致，代表存在邻线干扰，深度数据可信度下降。

4、带电电缆测试，接线作业必须由持证电力人员操作；高压电缆不建议用本仪器做故障定点，适合低压500V及以下电缆故障查找。

5、充电：充电器红灯快充，绿灯进入浮充，完整充电8-12h；设备长期存放每3个月补电一次。

故障简易排查

1、无信号：检查电池电量；核对收发频率保持一致；检查接线接地是否良好；环路阻抗过高改善接地。

2、深度不准：存在并行干扰管线；测试点选在弯头接头；更换80%法复核。

3、别的管线也收到信号：邻线耦合干扰；降低频率、改用直连法、调整接地点位置。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁；带电电缆接线操作须持证人员完成。

保修条款：主机及附件一年保修，电池半年保换；人为摔落、进水、私自拆机、使用不当损坏不在免费保修；超期仅收取器件成本费。

[设备类型]:地下金属管线/电缆路径及故障探测仪

[设备型号]:EDGX-2

[核心用途]:地下金属管线电缆路径、埋深探测；低压带电电缆寻径；A字架跨步电压法查找电缆漏电故障；断线、线间短路故障定位；支持直连、耦合、感应三种信号注入方式

[显示交互]:发射机液晶显示频率、功率、环路阻抗、电量匹配状态；接收机数字+梯形光栅+蜂鸣三重提示；波峰波谷A字架模式切换；直读深度、直读管线电流；增益、频率、背光、音量可调

[工作模式]:发射机：直连法、耦合法、感应法；接收机：波峰定位、波谷定位、A字架跨步电压故障定点；50Hz工频无源探测

[关键能力]:环路阻抗检测；多种测深手段；A字架漏电故障精确定位；耦合钳管线识别；锂电野外作业；盲区域双人感应扫测搜索未知管线

[供电规格]:发射机、接收机内置锂电池；专用DC8.4V智能充电器，充电8-12h

[性能参数]:发射机恒功率多频输出；接收机探测距离直连15km；测深精度±2.5%+5cm；发射机3.5kg，接收机1.6kg

[危险禁忌]:带电电缆接线须持证人员操作；高压电缆不建议故障定点；接地钎远离管线减少回流干扰；测深避开弯头接头；长期存放每3个月补电；禁止私自拆机维修
