TPXB型调频式串联谐振耐压试验装置设备知识库

【文档类型】：设备操作知识库

【设备型号】：TPXB

【设备名称】：调频式串联谐振耐压试验装置

【数据来源】：原厂说明书

【标签】：变频串联谐振，交流耐压，RLC串联谐振，SPWM，自动/手动扫频，电抗器，电容分压器，电缆GIS变压器发电机耐压

TPXB调频式串联谐振耐压试验装置基于RLC串联谐振原理，通过调节变频控制器输出频率，使电抗器电感L与被试品电容C发生串联谐振，在试品上获得高压试验电压；适用于电力电缆、GIS、断路器、变压器、互感器、套管、发电机等大容量电容性试品交接及预防性交流耐压试验；试品击穿时回路脱谐，故障电流被Q值限制，避免试品遭受大电流二次损伤；支持手动、自动扫频找谐振，液晶屏显示，本机存储200组记录，支持打印、RS-232计算机通讯。

技术指标：

1、环境条件：-25℃～50℃；湿度≤90%；海拔≤2000m；

2、供电：单相AC220V 50Hz；

3、频率调节：20-300Hz；分辨率0.01Hz；频率不稳定度≤0.05%；

4、输出波形：正弦波，畸变率≤0.5%；噪音≤60dB；

5、系统测量精度0.5级；电抗器品质因数Q=30-200；

6、变频控制器：20kW以下便携箱式，20kW及以上控制台式；SPWM调制，IGBT功率器件；输出0-200V；

7、励磁变压器：容量与变频控制器匹配，多档高压抽头；示例10kVA，输入200V，输出2kV/4kV；

8、高压电抗器：叠装组合式；示例55kV/1A，共4节；

9、电容分压器：示例200kV，电容量1000pF，用于高压取样与保护；

10、存储：本机可存200组试验记录，支持打印、RS232联机。

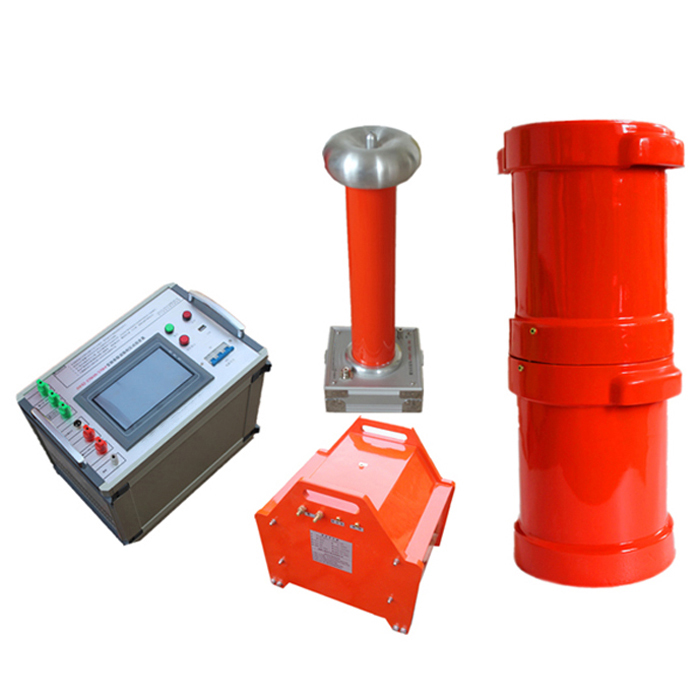

硬件成套组成：

1、变频控制器（控制台）：集成调压、调频、多重保护；面板含电源输入、变频输出、分压器输入、RS-232、液晶、按键组、打印机、接地端子；具备IGBT、过压、过流、放电、进线保护；

2、励磁变压器：电压变换，多档位输出；

3、高压电抗器：多节可叠装串联并联，构成谐振电感；

4、电容分压器：高压测量、保护信号取样；

5、配套高压引线、接地线。

工作原理：

变频电源输出频率、幅值可调的正弦电压，经励磁变压器升压，加到由电抗器L和被试品电容Cx构成的串联回路上；当输出频率等于谐振频率 f₀=1/(2π√LCx) 时回路发生串联谐振，试品两端获得高电压；控制器区分感性、阻性谐振、容性三种回路状态，对应调整频率实现谐振；试品击穿谐振脱谐，故障电流仅为试验电流的1/Q，保护试品。

主要功能特点：

1、IGBT多重硬件保护：IGBT过热过流、过压、过流、放电、进线保护，保护阈值可整定；

2、手动、自动两种调谐模式；手动支持粗调/细调调频调压；自动模式在设定频率区间扫频自动搜寻谐振点；

3、液晶屏实时显示频率、励磁电压电流、试验高压、剩余耐压时间，操作提示；

4、可计算被试品电容量；存储200组记录，本地打印，RS-232上传电脑管理；

5、电抗器模块化叠装，重量轻，便于运输现场搭建；试验电源为20-300Hz接近工频，等效性好；对现场供电电源容量要求低。

标准操作流程：

1、根据被试品类型（电缆/GIS/变压器/发电机）参照对应接线图完成整套接线；设备外壳全部可靠接地，设置高压安全围栏，人员远离高压区。

2、接入AC220V电源，合上空气开关，风扇启动；按屏幕提示按合闸按钮，系统上电预热。

3、参数设置：试验电压、起始频率、起始电压、保护电流、耐压时间、励磁变变比；选择手动或自动工作模式。

4、自动模式：设置扫频区间，装置自动扫频搜寻谐振点，找到谐振点后自动升压至试验电压，开始耐压倒计时；计时结束自动降压归零。

5、手动模式：粗/细调频率，观察高压读数找到谐振峰值；再粗/细调电压升至试验电压，手动启动耐压计时；试验完成降压回零。

6、试验结束自动保存记录；可翻看历史记录、打印报告；全部电压回零后，对试品充分放电，再拆除高压接线。

维护保养要点：

1、部件定期检查紧固；设备存放保持干燥清洁，防尘防雨；

2、运输搬运做好减震防护，轻拿轻放，禁止抛摔；

3、高压部件避免猛烈磕碰。

参考附录：

文档附录附带不同规格XLPE电缆、变压器、发电机典型电容量参考表格；附带电缆、变压器、发电机、GIS交接及预防性交流耐压标准参考值。

保修条款：产品质量问题保修三年，提供终身维护。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁；高压试验设置安全隔离围栏，试验完毕试品充分放电。

[设备类型]:调频式串联谐振交流耐压试验装置

[设备型号]:TPXB

[核心用途]:电缆、GIS、断路器、变压器、互感器、套管、发电机交流耐压试验；手动/自动扫频谐振；击穿限流保护；记录存储打印，计算机通讯

[显示交互]:蓝屏液晶；实时显示频率、励磁电压电流、试验高压、计时；参数设置；200组本地存储；本机打印；RS-232联机

[工作模式]:自动扫频找谐振；手动粗/细调调频调压；耐压计时；试验完成自动降压回零

[关键能力]:Q值30-200，击穿脱谐限流；频率20-300Hz；IGBT多重保护；模块化电抗器；可计算试品电容

[供电规格]:单相AC220V 50Hz

[性能参数]:测量精度0.5级；波形畸变率≤0.5%；海拔最高2000m；-25~50℃工作温度

[危险禁忌]:高压试验设置安全围栏；设备外壳可靠接地；试验结束试品充分放电；运输轻拿轻放；禁止私自拆机维修
