电容电感测试仪｜电容器不拆线测试

ED2018A单相电容电感测试仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED2018A

【设备名称】：单相电容电感测试仪

【数据来源】：原厂说明书

【标签】：并联电容器不拆线测试，电容、电感、电阻、电流测量，工频测试，本机U盘存储，钳形电流夹，无功补偿电容器检测

ED2018A单相电容电感测试仪，针对电力无功补偿并联电容器组开发，**支持不拆线测量成组并联中单台电容器参数**；同时可测量电感、电阻、交流电流；仪器输出工频试验电源，采集电压、电流经CPU运算得到被测参数；中文点阵液晶，支持热敏打印、本机存储、U盘外部存储导出，自带过流短路保护，提升电容器现场检测效率，避免拆装引线带来的错误与工作量。

技术指标：

1、环境条件：-20℃～50℃，相对湿度≤90%RH不结露；

2、供电：AC220V±10% 50Hz；整机重量7kg；外形366×255×174mm；

3、试验输出电源：22V±10%/400VA；1V±10%/20VA，具备输出短路过流保护；

4、测量量程及精度

- 电容：0.010μF～3300μF；±(读数×1%+5个字)；分辨率0.001μF

- 电感：0.10mH～50H；±(读数×3%+5个字)；分辨率0.001mH

- 电阻：50mΩ～20000Ω；±(读数×3%+5个字)；分辨率0.001Ω

- 电流：1mA-20A；±(读数×1%+5个字)；分辨率0.001A

5、存储能力：电容、电感、电阻每种本机存储100组；支持U盘存储读取；

6、人机接口：128×96点阵液晶；热敏打印机；USB-U盘接口；复位、方向、确认、取消按键；

7、配套：钳形电流测试夹。

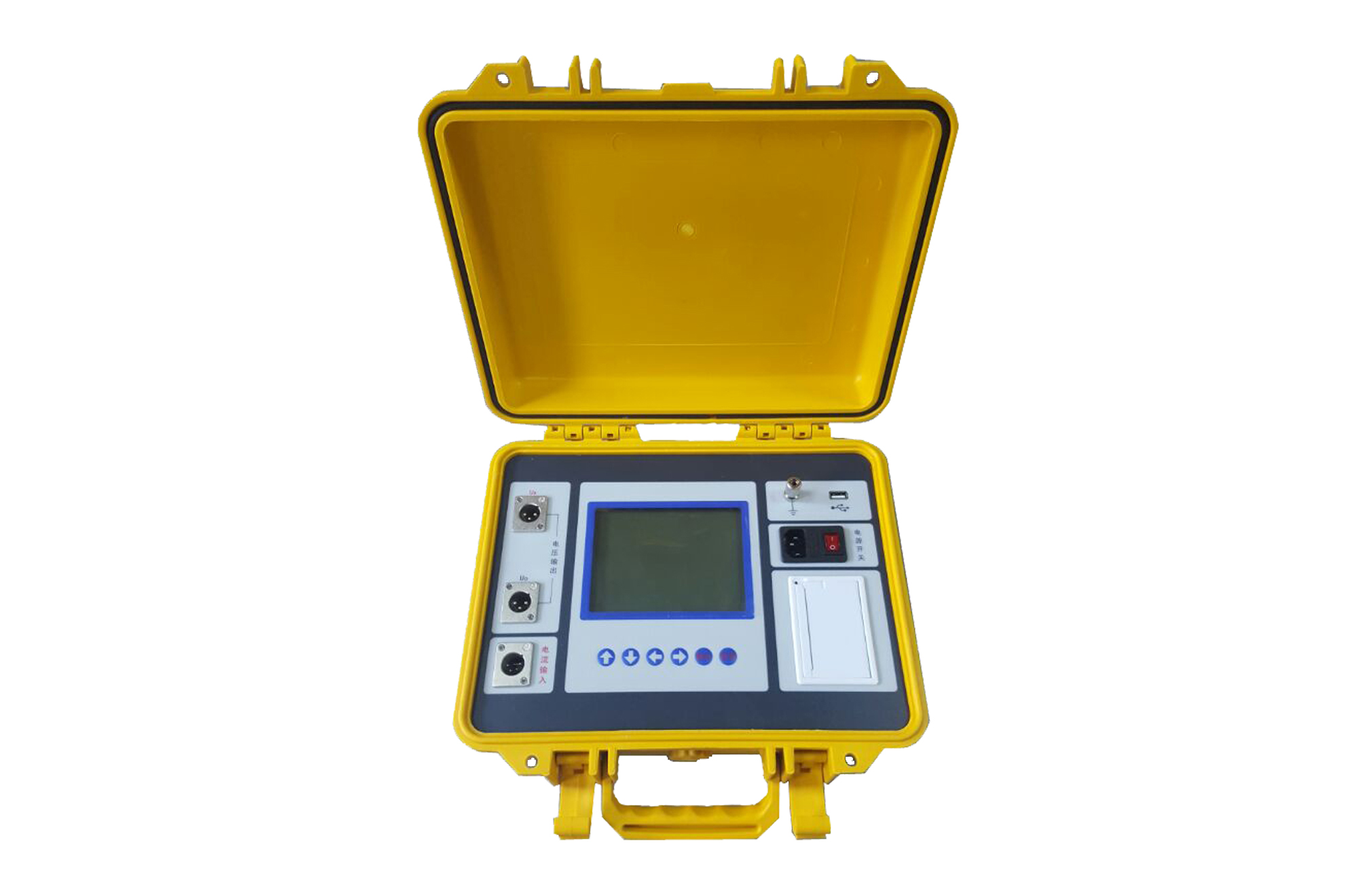

硬件面板端子：

接地柱、电源开关保险仓；电压输入端子Ux/Uo；电流输出端子Ix/Io；钳形表电流输入IA；USB-U盘接口；点阵液晶屏；热敏打印机；操作按键组。

工作原理：

仪器输出工频测试电压，采集被试品两端电压与回路电流，CPU通过欧姆定律计算出电容、电感、电阻；也可单独通过钳形夹测量回路交流电流。

操作流程：

1、仪器外壳接地柱必须可靠接地；按照规范接好电压、电流测试线，钳形电流夹就位；被试品一端接地时，黑色测试线接接地侧。

2、接通AC220V电源开机，进入待机界面，按确认进入主菜单。

3、主菜单可选：电容测量、电感测量、电阻测量、电流测量、存储信息、时间设置、厂家设置、装置信息。

4、以电容测量为例：选中电容测量，确认启动测试；屏幕同步显示电压、电流、电容数值；屏幕“+/-”标识代表电流钳相位极性。

5、测试完成，可选择【继续】重测、【打印】输出报告、【存储】（本机存储 / U盘存储）。

>电感、电阻测试操作与电容测试流程一致。

6、电流测量：选择电流测量，直接读取钳形夹采集的电流有效值。

7、存储信息：可本机/U盘查询历史测试记录；

8、时间设置：校准系统日历时钟；厂家设置为密码保护，普通用户禁止进入。

9、测试全程禁止拔插测试线、移动电流钳；U盘读写过程不可拔出U盘。

接线要点：

红色测试线接Ux、Ix；黑色测试线接Uo、Io；粗线接Ix、Io，细线接Ux、Uo；测量并联电容器无需拆除引线，配合钳形夹完成单台元件测量。

注意事项：

1、仪器使用前外壳必须可靠接地；输出电压端子严禁直接短路。

2、被试品一端接地，黑色测试线接接地一侧；必须使用原配钳形电流夹。

3、测试过程中严禁拆卸测试线、移动电流钳；U盘读写时禁止拔U盘。

4、厂家设置菜单有密码保护，普通用户禁止进入修改参数。

5、故障禁止私自拆机，联系厂家售后。

成套与保修：

主机、测试线缆、钳形电流夹、电源线、说明书；整机保修两年，终身有偿维护；私自拆机、使用不当损坏不在保修。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:单相电容电感测试仪

[设备型号]:ED2018A

[核心用途]:无功补偿并联电容器组不拆线检测；测量电容、电感、电阻、交流电流；本机+U盘双存储，打印测试报告

[显示交互]:128×96点阵中文液晶；主菜单选择；实时显示电压、电流、被测元件参数；相位极性指示；历史记录查询；系统时间设置；热敏打印

[工作模式]:电容/电感/电阻测试；单独电流测量；本机存储；U盘读写导出数据；输出短路过流保护

[关键能力]:并联电容器不拆线测单只元件；工频试验源；钳形电流采样；本机每种100组记录；U盘存储；打印输出

[供电规格]:AC220V±10% 50Hz；输出22V/400VA、1V/20VA

[性能参数]:电容0.010μF-3300μF；电感0.10mH-50H；电阻50mΩ-20kΩ；电流1mA-20A；整机7kg

[危险禁忌]:仪器外壳务必可靠接地；输出端子禁止短路；测试中不可拔测试线、移动钳形夹；U盘读写勿拔盘；禁止私自拆机维修
