氧化锌避雷器直流参数测试仪｜U1mA｜0.75U1mA泄漏电流｜MOA避雷器直流试验
ED0402-I型氧化锌避雷器直流参数测试仪设备知识库
【文档类型】：设备操作知识库
【设备型号】：ED0402-I
【设备名称】：氧化锌避雷器直流参数测试仪
【数据来源】：原厂说明书
【标签】：MOA避雷器，U1mA直流参考电压，0.75U1mA泄漏电流，无间隙氧化锌避雷器，10kV及以下避雷器直流试验

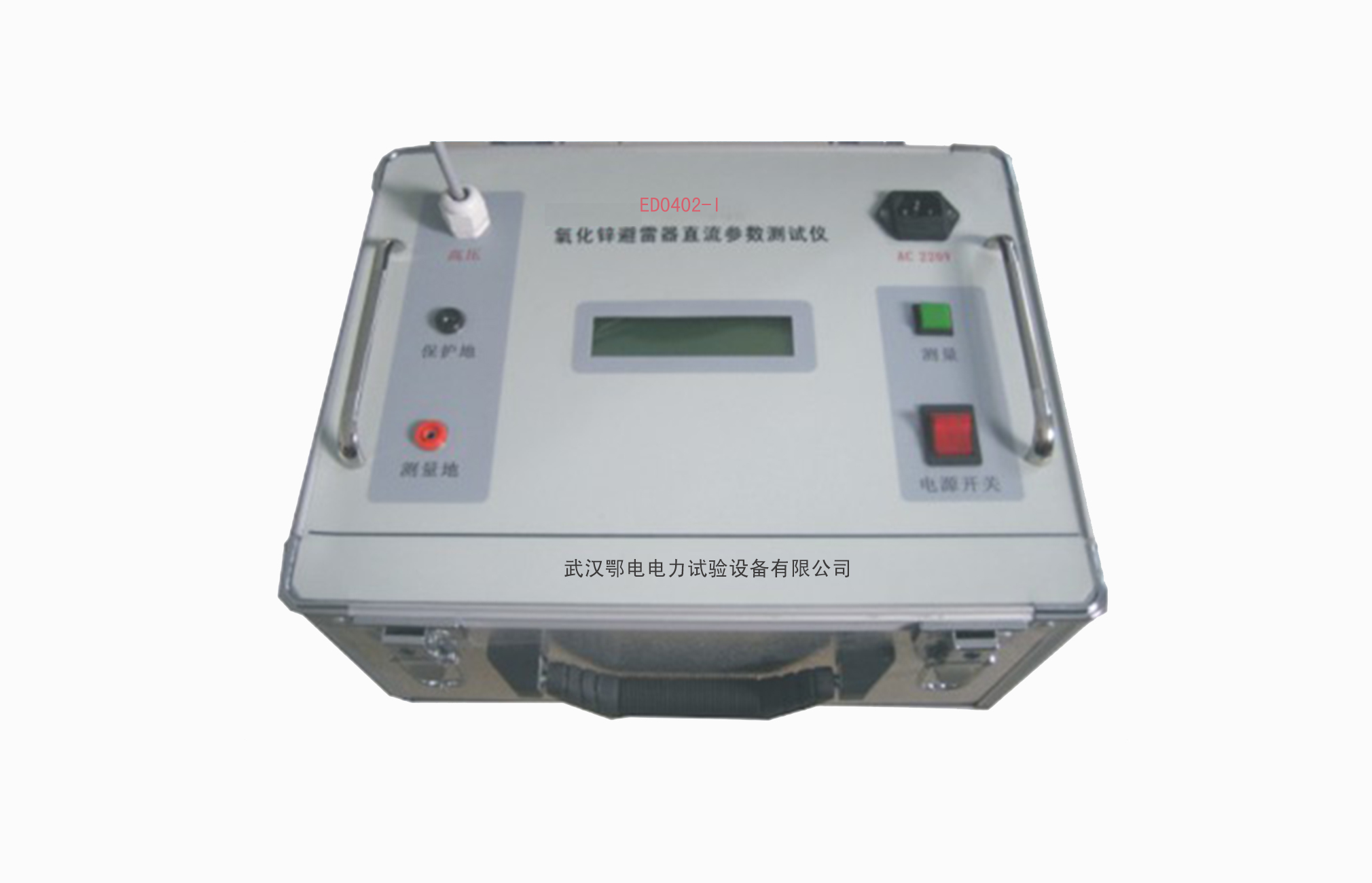

ED0402-I氧化锌避雷器直流参数测试仪，一体化集成直流高压源与测量单元，用于10kV及以下无间隙氧化锌避雷器(MOA)直流参数现场试验；自动测量**直流参考电压U₁mA**以及**0.75U₁mA下泄漏电流**，可判别避雷器阀片内部接触不良缺陷；整机小型便携，表头锁存显示测量结果，适合试验室、变电站现场避雷器交接与预防性试验。
技术参数：
1、测量量程：电压0-30kV；电流0-1000μA；电压测量精度1％；
2、工作条件：环境温度0～+40℃；25℃下相对湿度≤85％；海拔＜1000m；
3、供电：AC220V±10％，50±1Hz；
4、面板指示灯：报警灯、放电灯；操作按键：检测、复位；校准/测量转换按钮。
硬件端子说明：
- H端：高压套管输出端，接避雷器高压侧；
- L端：测量地接线柱，接避雷器低压端；**L端禁止直接接保护大地**；
- 外壳接地柱：仪器机壳保护接地。
操作流程：
1、仪器外壳必须可靠接地；避雷器高压接H端，低压接L端；L端只接试品，不可接大地。
2、接通AC220V电源开机，仪器自检，报警灯、放电灯点亮；按检测按钮，表头归零±1个字。
3、按下复位键，报警灯熄灭，将校准-测量按钮拨至【测量】（凸起档位），进入测试就绪。
4、按下检测按键约1s松开，仪器自动升压完成整套试验；表头锁存显示U₁mA电压、0.75U₁mA泄漏电流。
5、试验结束等待放电灯点亮（内部高压泄放完毕），方可拆除测试接线。
状态判断：
1、测试中报警灯点亮：避雷器内部接触不良或者外部接线松动；需等待放电灯亮后检查接线，排除故障再复位复测。
2、报警灯不亮：接线与避雷器本体接触状态正常，读取锁存的试验数据。
仪器校准调试：
1、表头调零：不接试品，开机报警灯亮，按住检测键，分别调节电压、电流电位器，表头调至零±1个字。
2、0.75U₁mA档位校准：按钮切到校准档位，测试得到U₁mA，松开按键核对输出是否等于0.75U₁mA，不符调节板上电位器，校准完成切回测量档位。
3、示值误差校准：接入已知U₁mA标准试品，按住检测键，调节基准电位器使读数与标准值一致。
4、故障：电流表显示[[[、无法调零，更换保护运放IC1；电压表异常更换IC2。
故障与维护：
1、电源保险熔断，拔出保险盒更换同规格保险。
2、试验前确认调压器处于零位；设备保持干燥清洁。
3、内部无用户可维修部件，禁止私自拆机改装，私自拆机丧失保修。
运输贮存：
运输可使用原厂木箱，木箱允许堆叠2层；无木箱禁止堆码，面板朝上；贮存于干燥、通风、无腐蚀性气体室内，底部做防潮处理。
成套配置：主机、高压输出线、接地线、电源线、说明书、合格证、检验报告、保修卡、质量反馈单。
安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁；高压试验完毕必须等待仪器内部放电完成再拆线。
保修条款：整机发货起一年三包免费维修；三年以上有偿终身维修；人为使用不当、私自拆机改装造成损坏不在免费保修范围。
[设备类型]:氧化锌避雷器直流参数测试仪
[设备型号]:ED0402-I
[核心用途]:10kV及以下无间隙MOA避雷器直流试验；测U₁mA参考电压、0.75U₁mA泄漏电流，检查内部接触缺陷
[显示交互]:双表头锁存显示U1mA电压与泄漏电流；报警灯、放电状态指示灯；检测、复位按键；校准-测量转换开关
[工作模式]:全自动升压测试；内部自动放电；支持零点、0.75U1mA、基准电压校准
[关键能力]:一体化30kV直流高压源；自动完成整套避雷器直流参数测试；报警提示内部接触不良故障
[供电规格]:AC220V±10% 50Hz
[性能参数]:0-30kV；0-1000μA；电压精度1%
[危险禁忌]:仪器外壳可靠接地；L测量地严禁接大地；试验结束等待放电灯亮再拆线；禁止私自拆机维修
