开关动特性测试仪｜分合闸同期｜弹跳｜刚分刚合速度｜三种传感器｜内外触发

ED0301F高压开关动特性测试仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0301F

【设备名称】：高压开关动特性测试仪

【数据来源】：原厂说明书

【标签】：高压开关机械特性，断路器，分合闸时间，同期，弹跳，刚分刚合速度，行程，低电压试验，12断口，三种测速传感器

ED0301F高压开关动特性测试仪，用于SF6、GIS、真空、油断路器机械特性交接及预防性试验；具备12路断口采集通道；内置DC30-250V可调操作直流电源；一次动作即可获取时间、同期、弹跳、速度、行程、线圈电流全套数据与波形；支持内触发/外触发，配置通用、旋转、直线三种测速传感器；中文液晶操作，本机存储、热敏打印，RS-232接口可连接电脑导出报告；抗现场强电磁干扰，适合变电站现场开关检修测试。

技术参数：

1、供电：AC220V±10%，50Hz；工作环境-10℃～40℃，湿度≤80%RH，气压86-106kPa；整机重量9kg，外形360×280×300mm；

2、时间测量：量程4000.0ms，分辨率0.1ms；100ms以内误差0.1ms±1字；100ms以上0.1%±1字；同期精度±0.1ms；

3、速度：量程20.00m/s，分辨率0.01m/s；

4、行程：真空开关50.0mm；SF6开关300.0mm；少油开关600.0mm；分辨率0.1-1mm；

5、线圈电流：量程20.00A，分辨率0.01A；

6、内置操作电源：DC30-250V数字可调，瞬时最大20A；不可驱动储能电机；

7、硬件绝缘：绝缘电阻＞2MΩ；电源对机壳工频1.5kV耐压1min；

8、接口：12路断口通道；分合闸控制输出；外同步触发；测速传感器接口；RS-232通讯；接地端子；内置热敏打印机。

测量项目：

1、时间参数：固有分/合闸时间、同相同期、相间同期；重合闸系列时间（合-分、分-合、分-合-分，金短时间、无电流时间）；

2、弹跳参数：合闸弹跳时间、弹跳次数、分闸反弹幅值；

3、速度行程：刚分、刚合速度，最大速度；总行程、开距、超行程、过冲、反弹幅值；内置多种厂家开关速度定义，也支持用户在曲线上自定义取样段；

4、电气参数：分合闸线圈电流波形与数值；低电压动作试验。

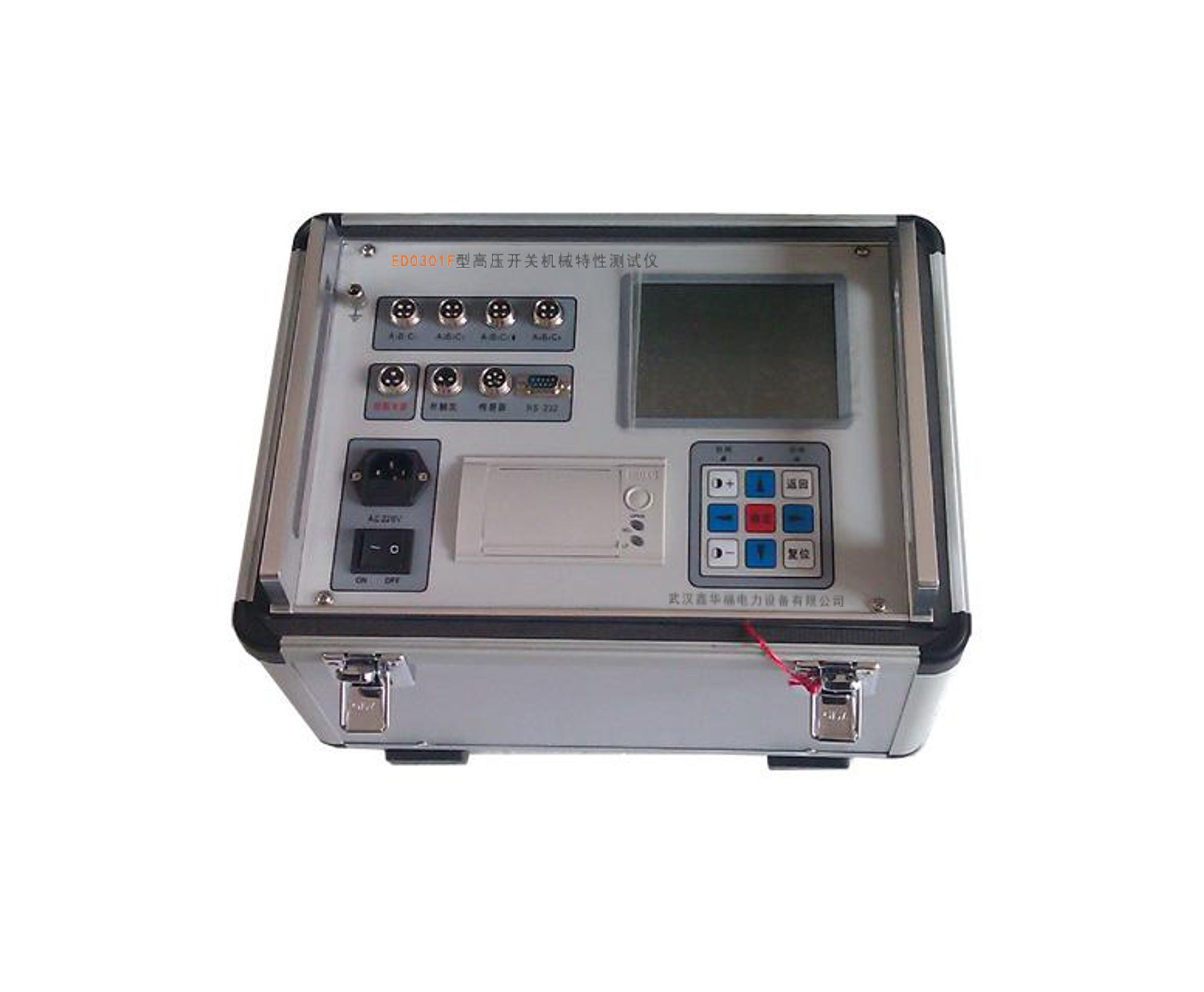

硬件面板：

保护接地端、12路断口输入端子、分合闸控制插座、外同步触发、测速传感器接口、RS-232、AC220V电源开关、液晶显示屏、功能按键组、内置打印机。

三种测速传感器：

1、通用加速度传感器：直接卡装在开关传动杆，安装简便，适合大部分开关；安装必须牢固，运动方向与传感器保持平行，避免磕碰干涉；

2、旋转传感器：用于传动机构封闭的开关，安装在旋转转轴，要求转轴尽量同心；

3、直线传感器：精准测量行程；50mm用于真空开关，200/300mm用于SF6开关，需要万向支架保证运动同轴同步。

菜单功能说明：

主菜单分为【查看】【测试】【设置】【文件】【帮助】。

1、【设置-测试设置】：选择速度定义、传感器类型、测试时长、触发方式（内/外触发）、开启/关闭速度、行程测试、设定开关行程、操作电压；测试时长根据操作类型选择250/500/1000/2000/4000ms；

2、【测试】：合闸、分闸、合-分、分-合、分-合-分、合闸低跳、分闸低跳、手动分合；内触发使用本机直流电源；外触发使用现场开关电源，外触发信号线并联在分合闸线圈两端；

>注意：内触发模式需要断开开关柜控制电源保险，保留储能电源；本机电源不能驱动储能电机；测试结束恢复保险。

3、【查看】：调取曲线图形、综合数据、弹跳过程、弹跳波形、速度分析；可移动光标自定义刚分刚合取样区间；支持图形放大、重合比对、本机/综合打印；

4、【文件】：保存数据、打开历史记录、连接PC；数据以日期文件夹存储；

5、【帮助】：版本、序列号、售后信息。

接线操作流程：

1、仪器保护接地端子**优先可靠接地**，之后再接断口线、控制线；试验完成先拆其他接线，最后拆除地线；

2、断口线接断路器各断口；

3、触发接线：

    - 内触发：断开开关柜控制电源保险，本机分合闸控制线接入开关分合闸线圈；

    - 外触发：外触发线并联在分合闸线圈两端，本机控制电源不接线，适配交流/直流操作机构；

4、正确安装测速传感器，确认安装牢固无干涉；

5、开机设置参数，确认传感器选型、测试时长、触发模式；

6、执行对应测试项目；测试完成查看波形数据，保存或打印报告；

7、恢复开关柜原有接线，拆除现场连线。

常见故障排查：

1、内触发操作开关不动作：核查控制接线；线圈负载过大改用外触发；可临时取消短路保护（复位后自动恢复保护）；检查开关机构闭锁条件；

2、开关动作但无测试数据：检查接地是否牢靠；线圈电流过小可取消短路保护；检查断口接线；

3、速度测试出现大量竖条纹：菜单内传感器选型与实际硬件不匹配；

4、打印机走纸无文字：热敏纸装反或打印头损坏。

重要注意事项：

1、现场必须先接保护地，再接测试线，泄放断口感应高压，保护仪器通道；

2、本机内置直流电源仅瞬时工作，**严禁给储能电机供电**；测试时长设置不可过大，防止烧毁分合闸线圈；校验电压后及时恢复时长参数；

3、传感器安装牢固，运动过程不得发生碰撞、相对晃动；旋转传感器尽量保证转轴同心；

4、内触发模式必须断开开关柜控制电源保险，储能电源保持接通，试验完毕恢复保险；交流操作机构务必选用外触发模式；

5、刚分刚合速度可选用预制厂家定义，无匹配型号可直接在时间-行程曲线上移动光标自定义计算；

6、故障禁止私自拆机，联系厂家售后。

成套配置：主机，通用传感器，旋转传感器，直线传感器，铝合金包装箱，各类测试线缆，打印纸，说明书，合格证，出厂报告。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为摔落、进水、私自拆机、错误接线造成损坏不在保修范围。

[设备类型]:高压开关动特性测试仪（断路器机械特性分析仪）

[设备型号]:ED0301F

[核心用途]:SF6/GIS/真空/油断路器机械特性试验；测试分合闸时间、同期、弹跳、刚分刚合速度、行程、线圈电流、低电压动作试验

[显示交互]:中文大屏幕液晶；时间-行程、弹跳、电流波形显示；光标自定义速度取样；本机存储；内置热敏打印；RS-232联机电脑导出报告

[工作模式]:内触发（本机DC30-250V电源）、外触发（现场电源）；单分、单合、合-分、分-合、分-合-分；低电压动作测试；手动多次分合

[关键能力]:12路断口采集；通用/旋转/直线三种测速传感器；内置多厂家开关速度定义，支持曲线自定义速度区间；强电磁抗干扰；本机数据存储，PC联机分析

[供电规格]:AC220V±10% 50Hz；内置DC30-250V瞬时操作电源20A

[性能参数]:时间分辨率0.1ms；速度0.01m/s；适配真空/SF6/少油多种开关；整机9kg

[危险禁忌]:先接地后接测试线；本机电源不可驱动储能电机；内触发断开控制保险，试验后恢复；传感器安装牢固无干涉；交流机构使用外触发；禁止私自拆机维修
