变压器综合试验台｜空载短路｜变比组别｜工频耐压｜三倍频耐压｜操作流程

ED0202型变压器性能综合试验台设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0202

【设备名称】：变压器性能综合试验台

【数据来源】：原厂说明书

【标签】：变压器综合试验台，空载试验，短路试验，变比组别，工频耐压，三倍频感应耐压，GDW305D电参数仪，ED0203变比测试仪

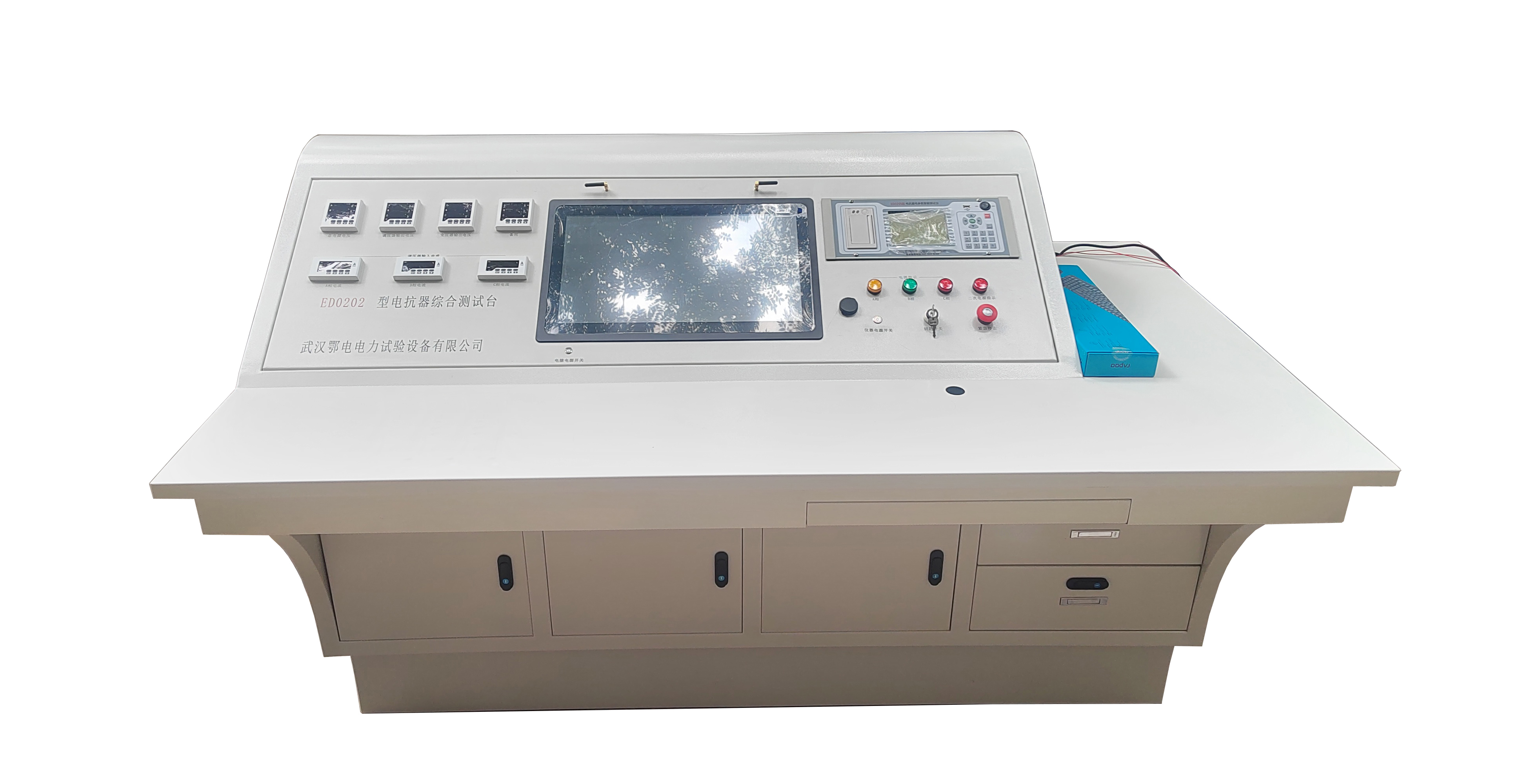

ED0202变压器性能综合试验台，集成多种变压器交接及预防性试验回路；可完成变压器空载试验、短路试验、变比组别试验、工频耐压试验、三倍频感应耐压试验；配套GDW305D电参数测量仪、ED0203变比全自动速测仪；配置多档位标准CT、时间继电器、过流保护、打印输出；试验项目旋钮切换，接触器自锁控制，调压器具备零位回零保护，适合试验室、检修车间对电力变压器进行全套性能检测。

使用环境条件：

1、海拔≤1000m；环境温度-5℃～40℃；相对湿度≤85%RH；

2、无导电粉尘、无腐蚀性气体、无爆炸危险场所；

3、无强振动，设备垂直倾斜不大于5°。

硬件面板与配套部件：

1、操作面板：试验项目切换旋钮、标准CT档位切换（2.5A-200A多档）；升压、降压、各项目启停/停止按键；紧急停止；多路指示信号灯；输出电压、各路电流表头；时间继电器；过流保护调节旋钮；报警蜂鸣器；

2、配套仪表：GDW305D电参数测量仪（采集空载、短路的电压电流功率数据，锁定、打印）；ED0203变比全自动速测仪（变比组别测试）；

3、外接配件：工频耐压需要外配高压试验变压器；三倍频回路集成在试验台；

4、后端接线端子：空载短路、变比、耐压、倍频对应的输入输出接线柱，接地端子。

主要试验项目及操作流程：

>前置检查：检查接线无短路；合上三相闸刀确认三相电源指示灯全亮，排查缺相；打开钥匙控制电源，调压器自动回零；根据试验项目选择对应CT档位，**CT严禁带电切换**；非试验人员撤离试品区域。

1、空载试验

①项目切换至空载短路档位；XA/XB/XC接变压器低压侧，高压侧开路，核对相序；

②选定标准CT档位（按预估空载电流，由大到小选型）；启动主电路、空载短路回路；

③GDW305D设置参数，打到对应显示页面；升压至低压额定电压，锁定数据，打印记录；升压过程监视三相电流，电流异常立即降压停机检查；

④试验完成降压回零，依次停止回路。

2、短路试验

①保持空载短路档位；XA/XB/XC接变压器高压侧，变压器低压侧可靠短路；

②CT档位依据高压侧额定电流选择；GDW305D切换至对应页面；

③升压，当高压侧电流达到额定电流，锁定并打印数据；

④降压回零，停止回路。

3、变比组别试验

①旋钮切换至变比档位；高低压接线柱与被试变压器高低压一一对应，相序正确；

②启动变比回路，开启ED0203变比测试仪，参照该仪表说明书完成测试；

③试验结束按复位、关闭仪表电源后，才可拆除接线。

4、工频耐压试验（需外接试验变压器）

①切换至耐压档位；端子接外接试验变压器输入及仪表线圈，高压尾可靠接地；

②调节耐压过流保护（一般设为试验变额定电流1.3-1.5倍）；人员撤离高压区；

③启动主回路、耐压回路；从零均匀升压至规定耐压值，时间继电器计时60s；计时结束调压器自动回零；

④停止回路。

5、三倍频感应耐压试验

①旋钮切换至倍频档位；输出接变压器低压对应相；设置耐压计时40s，调好倍频过流继电器；

②人员撤离；启动主回路、倍频回路；升压至460V开始计时；分a0、b0、c0三相依次试验；

③异常声响、过流跳闸代表试品绝缘存在缺陷；全部相别试验通过即为合格；

④计时完成自动降压回零，停止回路。

试验结束：全部项目做完，关闭钥匙总开关，拆除被试变压器接线。

重要注意事项：

1、标准CT档位**禁止带电切换**，防止CT损坏；

2、升压必须从零开始，严禁冲击加压；耐压、三倍频试验做好高压安全隔离；

3、做变比试验，必须复位、关闭仪表电源后再拆接线，防范触电；

4、工频耐压需要外接高压试验变压器，高压尾必须可靠接地；

5、三相电源要尽量保持电压平衡；保险丝规格匹配，禁止使用非保险丝替代；

6、升压过程一旦发现电流异常、异响，立刻降压停机排查故障。

成套配置：

ED0202主机一台；GDW305D电参数测量仪；ED0203变比全自动速测仪；电源线、测试连接线；说明书、合格证、保修卡；工频耐压试验变压器为选配。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为摔落、进水、私自拆机、错误接线造成损坏不在保修范围。

[设备类型]:变压器性能综合试验台

[设备型号]:ED0202

[核心用途]:电力变压器全套交接预试；空载、短路、变比组别、工频耐压、三倍频感应耐压试验

[显示交互]:多表头显示电压、各路电流；时间继电器计时；GDW305D电参数仪数据锁定打印；ED0203完成变比组别测量；声光报警

[工作模式]:旋钮切换试验项目；调压器调压；接触器自锁控制；调压器零位回零保护；多档CT采集；过流保护，计时自动降压

[关键能力]:一站式多项目变压器试验；多档位标准CT；过流保护、时间计时；可外接耐压试验变压器；三倍频感应耐压分相试验

[供电规格]:三相AC380V；钥匙控制二次控制电源

[性能参数]:CT档位2.5A-200A；耐压计时60s；三倍频计时40s；调压器具备零位回零保护

[危险禁忌]:CT严禁带电切换；升压从零开始；高压试验人员撤离；变比试验复位断电后再拆线；保险丝规格匹配；禁止私自拆机维修
